DIP封装

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏管脚。DIP封装结构形式有：多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP（含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式）等。

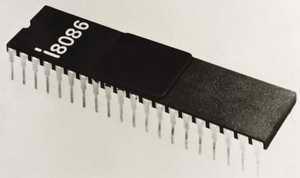

适合在PCB(印刷电路板)上穿孔焊接，操作方便。 芯片面积与封装面积之间的比值较大，故体积也较大。 最早的4004、8008、8086、8088等CPU都采用了DIP封装，通过其上的两排引脚可插到主板上的插槽或焊接在主板上。

采用这种封装方式的芯片有两排引脚，可以直接焊在有DIP结构的芯片插座上或焊在有相同焊孔数的焊位中。其特点是可以很方便地实现PCB板的穿孔焊接，和主板有很好的兼容性。但是由于其封装面积和厚度都比较大，而且引脚在插拔过程中很容易被损坏，可靠性较差。同时这种封装方式由于受工艺的影响，引脚一般都不超过100个。随着CPU内部的高度集成化，DIP封装很快退出了历史舞台。只有在老的VGA/SVGA显卡或BIOS芯片上可以看到它们的“足迹”。
