涡轮式搅拌器

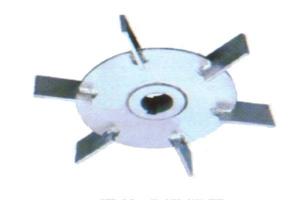

涡轮式搅拌器 （又称透平式叶轮），是应用较广的一种搅拌器，能有效地完成几乎所有的搅拌操作，并能处理粘度范围很广的流体。由在水平圆盘上安装2～4片平直的或弯曲的叶片所构成。桨叶的外径、宽度与高度的比例，一般为20:5:4，圆周速度一般为 3～8m/s。涡轮在旋转时造成高度湍动的径向流动，适用于气体及不互溶液体的分散和液液相反应过程。

涡轮式搅拌器有多种形式，按照有无圆盘可分为圆盘涡轮搅拌器和开启涡轮搅拌器；按照叶轮又可分为平直叶、折叶和后弯叶涡轮搅拌器。

圆盘涡轮式搅拌器与开启涡轮式搅拌器比较，由于圆盘的存在使得圆盘涡轮搅拌器的循环速率低于开启涡轮搅拌器；折叶涡轮搅拌器与平直涡轮搅拌器比较，由于折叶涡轮搅拌器轴向流强而剪切作用相对较小；弯叶涡轮与平直涡轮搅拌器比较，主要在于弯叶涡轮搅拌器叶轮不易磨损，且功率消耗低。^[2]

涡轮搅拌器速度较大，300～600r/min。涡轮搅拌器的主要优点是当能量消耗不大时，搅拌效率较高，搅拌产生很强的径向流。因此它适用于乳浊液、悬浮液等。

涡轮式搅拌器(14)

涡轮式搅拌器有较大的剪切力，可使流体微团分散的很细，适用于低粘度到中等粘度流体的混合、液-液分散、液-固悬浮，以及促进良好的传热、传质和化学反应。
