op07

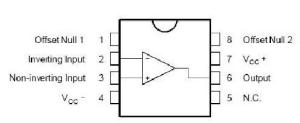

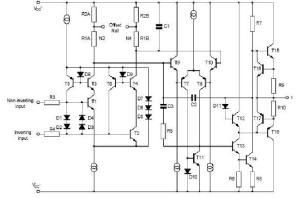

OP07管脚图Op07芯片是一种低噪声，非斩波稳零的双极性（双电源供电）运算放大器集成电路。由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放 大传感器的微弱信号等方面。

超低偏移： 150μV最大。 低输入偏置电流： 1.8nA 。低失调电压漂移： 0.5μV/℃ 。 超稳定，时间： 2μV/month最大高电源电压范围： ±3V至±22V

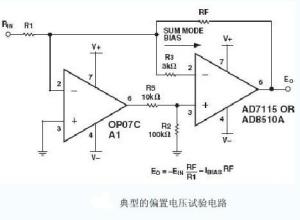

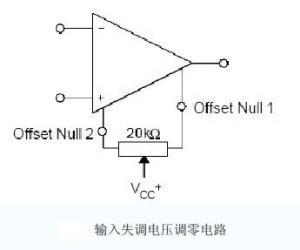

OP07芯片引脚功能说明： 1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚 6为输出，7接电源+ABSOLUTE MAXIMUM RATINGS 最大额定值

Symbol符号

Parameter参数

Value数值

Unit 单位

Supply Voltage 电源电压

±22

VCC

V

Differential Input Voltage差分输入电压

±30

Vid

V

Input Voltage 输入电压

±22

Vi

V

Toper

-40 to +105

Operating Temperature 工作温度

℃

-65 to +150

Storage Temperature 贮藏温度

Tstg

℃电气特性 虚拟通道连接= ± 15V ， Tamb = 25 ℃（除非另有说明）
