模拟屏

　1．何谓模拟屏。

      模拟屏是一种应用于配电室、变电所和变电站中的电力设备，属于必配装置之一，其主要功能是用于防止电力误操作。模拟屏上有电气主结线图，有能进行操作前预演的手柄（俗称钮子开关）和能指示设备状态的指示灯等。 　　

   2．模拟屏的重要性。

      电气误操作是威胁电网安全运行的频发性事故，事故的发生可造成大面积停电，电气设备毁坏，电网震荡瓦解，甚至造成严重的人身伤亡事故，防止误操作是电气操作永恒的课题，在操作过程中使用模拟盘系统是防止电气误操作的有力措施之一。 　

　3．模拟屏的构成。\

      模拟屏是由模拟屏架、马赛克拼块、电脑雕刻一次系统图、刀闸钮、开关钮、接地装置、平面灯、电源等组成。根据用户要求可以另外选配有：安全天数、建站日期、电子时钟、周波表、地线防误报警装置等，对于要求严格的用户还可加装微机闭锁装置或选用带有逻辑预演和报警功能的模拟屏等。 　　

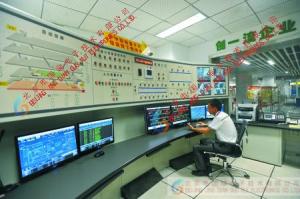

       模拟屏作为工业领域的重要模拟显示设备，已被广泛应用于公用事业及相关领域的系统调度监控中心。它能够实时显示现场设备的工作参数、运行状态，向调度人员及时、真实、全面地反映系统设备的运行状况。在一些设备变动相对频繁的系统里，由于电脑显示器本身的局限性，如果单一地借助其进行模拟显示或者进行多个画面、多项参数运行状态的监测，则难以达到预期的效果，使操作人员难以宏观掌握被控系统的情况。 　　　

       应用范围： 　　

       电力系统：调度室（所）、变电站、电厂、配电室一次主接线屏、控制屏 　　

      水力（利）系统：水电厂主接线屏、信号返回屏、灌区工艺流程屏 　　

      环保系统：污水处理工艺流程屏、水厂工艺流程屏 　　

      交通系统：道路运行状态监控屏 　　

      煤矿系统：安全监测、工艺流程屏 　　

      化工系统：配电房接线屏、生产工艺流程屏 　　

      五大体系： 　　

•       SYDP调度模拟屏 　
• 　   SYJP微电脑防误操作报警模拟屏 　　
•       SYKP控制屏 　　
•       SYLP工艺流程屏
• 　   SYFP信号返回屏

       马赛克模拟屏作为传统的模拟显示设备，一直是大型企业调度监控系统中的一个重要的组成部分，被广

泛应用于公用事业及相关领域，在电力、煤炭、水利、环保、公路、铁路、航空、化工等行业中的安

全生产系统中发挥着不可替代的作用。

它引进国外先进技术和工艺，结合我国调度自动化系统的实际情况而设计制造，塑料拼块采用脱

卸式新结构和新工艺，提高了拼块面板和基座的配合精密，屏面平整度好，缝隙小，互换性好，更改

模拟接线图方便灵活，塑料拼块采用进口高性能工程塑料，具有强度高，色泽一致和阻燃性能，它可

以组合成圆弧屏架屏面，底座和边屏选用铝合金装饰、整体效果美观，屏面过度平滑，各种智能遥信

元件、遥测显示器等仪表均能方便镶嵌安装在模拟屏上。

优点：

●适于模拟显示设备变动比较少的框架性系统；

●工艺美观，气势恢宏，与现代化控制室的整体风格接近；

●具有较强的扩展性和设备配套能力；

●屏面设备安装、移动方便，可随时调整屏面布置；

●能够实时显示现场设备的工作参数、运行状态，及时、真实、全面地反映系统设备的运行状况。

       通过接收微机信号来显示各刀闸、开关的状态，及电压、电流、功率等数字信息；语音报警；扩容能力强；在线修改数据库，对模拟屏进行各开关量状态进行设置；多重防误，可根据实际要求对模拟操作提供指导，保证模拟操作的正确性；自动打印工作票，可随时打印一份符合规定满足用户要求的工作票；基于GUI（图形用户界面）人机界面的操作程序，使未接触过微机的工作人员在一小时内掌握。

       产品功能模拟屏可以实现实时显示和模拟操作两种功能，当处于实时显示时，模拟屏仅接收来自上位机发送的数据，并显示在屏上，当处于模拟操作时，模拟屏仅识别模拟屏上的操作按钮，并根据电力五防逻辑来判断，操作错误时发出语音报警。模拟屏控制系统采用分布式智能控制模块系统，模拟屏驱动设备和显示设备支持MODBUS RTU协议，通过RS485接口模式，与控制室自动化控制上位机（SCADA）接口，实时反应计算机发送过来的遥信和遥测信息。

       模拟屏可以实现实时显示和模拟操作两种功能，当使用实时显示功能时，模拟屏接收来自开关量空接点处的遥信信号，并显示在屏上；当选择模拟操作时，模拟屏识别模拟屏上的操作按钮信号。

       模拟屏以马赛克高性能阻燃工程塑料通过电脑雕刻制作而成，可以通过MODBUSRTU、OPC、UDP等多种常规协议直接与控制室监控计算机通讯，也可挂接在控制系统控制网上。实现下位操作，通过红、绿、黄三色遥信灯来直观显示现场设备的运行状态，遥测数显表显示设备的当前参数，系统在断电的情况下能记忆每个设备断电前的状态，并可以实现多级调光功能。

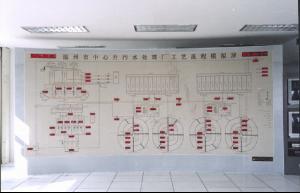

通过三色遥信灯来直观显示现场设备的运行状态，遥测数显表显示当前设备的参数，其中线路也可以实现流动的效果。直观形象显示工艺流程，动态显示设备运行状态，广泛应用于污水处理厂，化工厂化工反应工艺，煤矿选煤工艺，大型厂矿能源管理。

工艺屏可以通过MODBUSRTU、OPC、UDP等多种常规协议直接与控制室监控计算机通讯，也可挂接在控制系统控制网上。例如：工业以态网TCP/IP，MODBUS网，PROFIBUS网，作为控制网中的一个节点，高速交换设备信息，在模拟屏上动态显示设备运行状态。
