盐雾试验机

该产品适用于零部件、电子元气件、金属材料的防护层以及工业产品的盐雾腐蚀试验。广泛应用于电工、电子设备、电子元器件、电子、家电五金配件、金属材料、涂料产品等行业.其尺寸对照表如下：

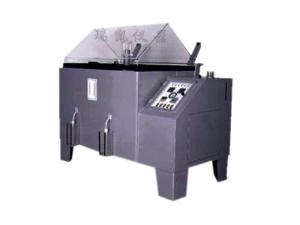

整体模压经高温焊接而成、耐腐蚀、易清洁、无泄露现象。盐雾试验机例图

塔式喷雾系统，并装有盐液过滤系统，无结晶喷嘴，盐雾分布均匀，沉降量自由调整。

箱盖采用透明材料可清楚看到箱内测试物品和喷雾状况。箱盖和箱体之间采用水密封结构，无盐雾溢出。

线路控制板及其它元气件均固定在便于检查和维护的位置，采用门锁开启式边盖门，不仅美观，而且方便维护。

高精度P.I.D.控温仪，误差为±0.1℃，富士、RKC、霍尼威尔表（选配）。

连续或周期喷雾任选。

所有电路均装有断路器，所有加热器均带有电子和机械过热保护装置。

多重系统保护，使用安全可靠。

符合标准

GB/T2423.17-93 GB10587

中性盐雾试验（NSS试验）

盐雾试验（SS试验）

醋酸盐雾试验（ASS试验）

铜加速醋本能试验

高温湿热试验

圆棒8个

V型样品架4支

玻璃喷嘴2只

漏斗2支

计量筒2套

排气管：1m

电源连接：1 米连接线

排水装置： 排水管尺寸直径为40mm，用于排废水及 雾气

选型

型号 YWX/Q－150（B） YWX/Q－250（B） YWX/Q－750（B） YWX/Q－010（B）YWX/Q－020（B）

工作室尺寸

D×W×H 450×600×450 600×900×500 750×1100×550 850×1300×600 900×2000×600

外形尺寸

D×W×H 743×1070×1030 893×1370×1080 1043×1570×1130 1143×1770×1180 1193×2470×1180

总功率 1.3KW(220V) 1.5KW(220V) 1.8KW(220V) 3.3KW(380V) 4.8KW(380V)

净重 60kg 95kg 110kg 190kg 320kg

性能指标

温度范围 室温～55℃

温度均匀度 ≤±2℃

温度波动度 ≤±0.5℃

盐雾沉降量 1~2ml / 80cm2 · h

喷雾方式 连续、周期任选（订货时说明）

试验定时 1～999（S、M、H）可调

运行控制系统

温度控制 LED数显 P、I、D+S、S、R.微电脑集成控制器

温度传感器 铂金电阻·PT100Ω

加热系统 全独立系统，钛合金电加热式加热器

喷雾系统 塔式喷雾装置加无结晶喷嘴（雾粒更细且分布均匀）

喷雾时间 1～99（S、M、H）且周期可调

箱内温湿度 配有温湿度水银温度计

盐液收集 配标准漏斗和标准计量筒

盐液过滤 吸液管处装配水质过滤器（防止喷嘴堵塞终止试验）

盐液预热 盐液温度与箱内温度均衡（不致盐液温度过低影响试验温度）

工作室内胆、外壳、箱盖内外均为玻璃钢整体模压成型，表面平整。具有耐酸碱，耐高温，耐碰撞，无渗漏，强度高，易清洗的优点

箱盖采用硬质透明P.V.C硬质塑料板，随时察看被试样品状况

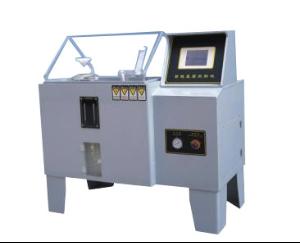

高精度数显温控仪，输入方式用PT100传感器，控温精确，平稳，恒定式运盐雾试验机图片行

配置无结晶玻璃喷嘴

喷雾时间：间隙/连续任意可调（可选配）

多重安全保护装置：缺水/超温/缺相

采用独特的石英玻璃烧制成的喷嘴，内腔圆滑，角度精确，长期喷雾，无结晶

独特弹簧式门链，开闭箱门轻松自如，四周水封槽无盐雾溢出。HXJ-010以上规格箱门开启采用独特的气动式，可直接在控制面板上操作

进气压力及喷雾压力双重调节，超温报警并切断加热电源，具有双重保护

盐雾试验机是采用塔式气流喷雾方式的，其喷雾装置的原理是：利用压缩空气从喷嘴处高速喷射所产生的高速气流，在吸水管的上方形成负压，盐溶液在大气压力的作用下沿着吸水管迅速上升到喷嘴处，被高速气流雾化并喷向喷雾管顶端的锥形分雾器后由喷雾口飘出，扩散到试验室试验空形成弥漫状态，自然降落在试件上，进行盐雾耐腐蚀试验.

机体材质

1：采用德国进口A级PVC板

2：支物架：直径10.0MM钢化玻璃棒耐腐蚀。特制德国A级PVC "V"形架与玻璃棒置物，确保试物成30度斜角．

3：机体支架：SECC槽钢加角铁喷漆.四轮滑行.可推着走

4：压力桶采用2.0MMSUS201不锈钢板无缝焊接。

5：发热采用钛合金管. 使用寿命长，耐腐蚀程度高.

6：机盖采用进口高任性透明压克力板制作.做工精细，外形美观，透明度高

控制系统

1.智能温度控制器，数字显示PID自动演算，SSR输出，高稳定性白金测温探头。盐雾试验时温度误为±1℃。

2.压力桶采用亨利定律，于以加温加湿，实验室湿度达到95%以上，符合国家标准。

计时系统

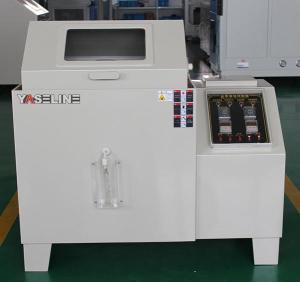

盐雾试验箱实物图采用高精度多功能计时器，试验时间可设定多功能化，可设定0.001S—999.9H.带停电记忆功能，来电后按照停电前时间继续工作，直至产品完成要求时间，避免停电后实验重做。

补水系统

采用自动/手动加水系统，具有水位不足时自动/手动补水功能。实验不中断，满足客人多元化环境要求。(自 动补水只需接入自来水管即可)

加热方式

盐雾实验时采用蒸汽直接加温方式，升温速度快，温度分布均匀，减短待机时间。

控制方式

五键式标准型操作.带全自动故障侦测功能。故障发生时可亮灯指示.五键式操作简单易懂，操作方便，分别功能为电源开关、操作开关、喷雾开关、计时开关、及除雾开关。实验时打开电源开关仪器自动加水，加水完成后打开操作开关.设定好实验温度，仪器自动加温，打开喷雾开关仪器喷雾开始，打开计时，设定时间，实验时间完成后结束.内置手动除雾功能.可在实验过程中摆放或查看产品，除去实验积存盐雾。

1.附双重超温保护，在出现温控表故障或加热系统故障时可自动切断加热电源。避免温度过高损坏仪器。

2. 双重低水限位保护，防止实验室及压力桶缺水而发热管干烧损坏仪器。

3. 附超载短路保护。防止出现异常时损坏仪表及仪器内部电控配件.出现任何一个低水位，机器报警器开启，并有声光报警提示！便于不在机器旁边能及时发现！

计量筒

采用人性化设计内置式雾量收集筒两个避免操作员及走道搬运车不小心碰坏。减少不必要的麻烦．实验更加专业．

喷嘴

精密特制（专利产品）玻璃喷嘴.保证使用100000个小时不结晶，不阻塞.不磨损.耐腐蚀.终身包换. 喷雾塔附锥形分散器，具有导向雾气、调节喷雾大小、及均匀落雾等功能。.专利喷嘴与锥型分散器的综合兼容性，可使用喷雾大小随意可调.可做加速试验.

内外箱体连接密封槽，采用水密封.防止雾气外泄.

控制面板及电器配件

温控器（智能） 两个 压力表（台湾） 一个 指示灯（台湾） 六个 计时器（OMRON） 一个 积时器 （台湾） 一个 控制开关 （台湾） 五个 SSR （台湾阳明） 两个 继电器（日本欧姆龙） 三个 感温线（台湾神捷） 两条 调压阀（AIRTAC） 两个 电磁阀（AIRTAC） 四个 水位器（台湾翔阳） 四个 发热管（钛管） 两条 EGO 一个

V型支物架 四条（HY-60型） O型支物棒 8条（60型） 氯化钠 两瓶 5000mL量杯 一个 50mL量筒 一个（60型）

温度范围

1：实验室温度：35℃—50℃（可任意设定） （NSS试验35℃/CASS试验50℃）

2：压力桶温度：47℃—63℃（可任意设定） （NSS试验47℃/CASS试验63℃）

升温速度

1：实验室，常温—-→35℃ 约35分钟

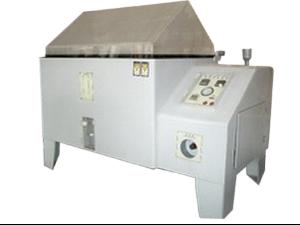

盐雾试验机相关图片2：压力桶，常温—-→47℃ 约15分钟.

操作规程

1. 请先接通试验箱电源及空压机电源，空压气管连接。

2. 将纯净水或蒸馏水加入箱体内和箱体背后的入水口，直至面板上的低水位灯灭为止，否则无法正常动作。

3. 排水管及排气管连接完成，如前页所示，指标向左为开。

4. 将隔绝水槽加水至垫板位置，以免盐雾泄漏。

5. 调配试验溶液调制方法：

A.覆盖层，中性盐雾试验（NSS试验）

a.盐溶液采用氯化钠（化学纯、分析纯）和蒸馏水或去离子水配制，其浓度为（5%±0.1）﹪（质量百分比）。雾化后的收集液，除挡板挡回部分外，不得重复使用；

b.雾化前的盐溶液的PH值在6.5～7.2(35±2℃)之间。配制盐溶液时，可采用化学纯的稀盐酸或氢氧化钠的溶液来调整PH值，但浓度仍要符合a点的规定。

B.金属覆盖层，铜加速乙酸盐雾试验（CASS试验）

a.将氯化钠溶于蒸馏水或去离子水中，其浓度为50±5g/L。

b.将a溶液中加入氯化铜（CuCl2·2H2O），其浓度为0.26±0.02g/L(即0.205±0.015g/L无水氯化铜)。

c.在a溶液中加入适量的冰乙酸以保证试验箱内盐雾收集液的pH值为3.1～3.3。如喷雾前溶液的pH值为3.0～3.1，则收集液的pH值一般在3.1～3.3的范围内。用酸度计测量溶液的pH值，也可用经酸度计校对过的能读出0.1pH值变化的精密的pH试纸作为日常检测。溶液的pH值可用冰乙酸或氢氧化钠调整。

d.为避免喷嘴堵塞，溶液在使用之前必须过滤。

注：金属覆盖层，乙酸盐雾试验（ASS试验）在“B”过程中省去“b”步。

6.将盐水倒入盐液补充瓶，即自动充填盐水进入实验室内喷雾塔，使药水流至盐水喷雾塔。

7.将湿球杯加水，湿球温度计覆盖着纱布，纱布末端置于湿球杯内。

8.放置试片或试样于置物架上：摆设角度依所需标准规定摆设，如标准试片130×70（mm）可用15度、30度斜置。

9.设定试验温度：依所需标准设定（按键“▲”为增加，按键“▼”为减少）

a.NSS、AASS试验：试验室温度35℃；饱和空气桶温度37℃（35℃～40℃）。

b.CASS试验：试验室温度50℃；饱和空气桶温度55℃（50℃～55℃）。

10.设定试验时间：0～999Hr（H：时；按键“+”为增加；按键“－”为减少）

11.按下电源，操作按键，先行预温，到达至设定温度。注意：需将试验盖盖上并小心轻放以免破损。

12.按下喷雾按键：

a、将空压机前方之出气阀打开，压力调整为0.2～0.4MPa一次压力；

b、将调压阀调至 0.07～0.17MPa之压力，其压力可由压力表得知（顺时针增加，逆时针减少）。

13.按下计时按键，依所设定时间之计时。

14.试验完毕，依顺序将各开关关闭。

15.试验中如有异常现象，请参照功能异常判断表处理。

本试验箱绝对不能用于对下列物体或含有这些物体的试验：

爆炸物

1.1、硝化甘醇（乙二醇二硝酸酯）、硝化甘油（丙二醇三硝酸酯）、硝化纤维素及其它爆炸性的硝酸酯类。

1.2、三硝基苯、三硝基甲苯、三硝基苯酚（苦味酸）及其它爆炸性的硝基化合物。

1.3、过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。

可燃物

金属：“锂”、“钾”、“钠”、黄磷、硫化磷、红磷。

赛璐璐类：碳化钙（电石）、磷化石灰、镁粉、铝粉、亚硫酸氢钠。

易燃物

（1）乙醚、汽油、氧化丙烯、二硫化碳及其它燃点不到-30℃的物质。

（2）普通乙烷、氧化化烯、丙酮、苯、甲基乙基甲酮及其它燃点在-30℃以上而小于0℃的物质。

（3）甲醇、乙醇、二甲苯、醋酸戊酯及其它燃点在0℃以上，小于30℃的物质。

（4）煤油、轻油、松节油、异戊醇、醋酸及其它燃点在30℃以上低于65℃的物质。

可燃性气体

氢、乙炔、乙烯、甲烷、乙烷、丙烷、丁烷及其它在温度为15℃时1大气压情况下可能会燃烧的气体。

盐雾试验标准及试验结果的判定

标准是对重复性事物和概述所做的统一规定。

盐雾试验标准是对盐雾试验条件，

如温度、湿度、氯化钠溶液浓度和PH值等做的明确具体规定，

另外还对盐雾试验箱性能提出技术要求。

同种产品采用那种盐雾试验标准要根据盐雾试验的特性和金属的腐蚀速度及对盐雾的敏感程度选择。

下面介绍几个盐雾试验标准，

如GB/T2423.17—1993《电工电子产品基本环境试验规程试验Ka：盐雾试验方法》，

GB/T2423.18—2000《电工电子产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）》，

GB5938—86《轻工产品金属镀层和化学处理层的耐腐蚀试验方法》，

GB/T1771—91《色漆和清漆耐中性盐雾性能的测定》。

盐雾试验的目的是为了考核产品或金属材料的耐盐雾腐蚀质量，而盐雾试验结果判定正是对产品质量的宣判，它的判定结果是否正确合理，是正确衡量产品或金属抗盐雾腐蚀质量的关键。

盐雾试验结果的判定方法有：评级判定法、称重判定法、腐蚀物出现判定法、腐蚀数据统计分析法。

评级判定法是把腐蚀面积与总面积之比的百分数按一定的方法划分成几个级别，以某一个级别作为合格判定依据，适合平板样品进行评价；

称重判定法是通过对腐蚀试验前后样品的重量进行称重的方法，计算出受腐蚀损失的重量来对样品耐腐蚀质量进行评判，它特别适用于对某种金属耐腐蚀质量进行考核；

腐蚀物出现判定法是一种定性的判定法，它以盐雾腐蚀试验后，产品是否产生腐蚀现象来对样品进行判定，一般产品标准中大多采用此方法；

腐蚀数据统计分析方法提供了设计腐蚀试验、分析腐蚀数据、确定腐蚀数据的置信度的方法，它主要用于分析、统计腐蚀情况，而不是具体用于某一具体产品的质量判定。

可程式高低温试验箱

产品编号：XL-GD35

产品名称：可程式高低温试验箱

规格：LHL-*P-A(B.C.D.E)

产品备注：该仪器用于工业产品高、低温的可靠性试验。对电子电工、汽车摩托、航空航天、船舶兵器、高等院、科研单位等相关产品的零部件及材料在高、低温（交变）循环变化的情况下,检验其各项性能指标。

产品类别：环境试验设备

产品说明

可程式高低温试验箱：该仪器用于工业产品高、低温的可靠性试验。对电子电工、汽车摩托、航空航天、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温（交变）循环变化的情况可程式高低温试验箱下,检验其各项性能指标。产品具有较宽的温度控制范围，其性能指标均达到国家标准GB10592-89可程式高低温试验箱技术条件，适用于按GB2423.1、GB2423.2《电工电子产品环境试验试验A：低温试验方法，试验B：高温试验方法》对产品进行低温、高温试验及恒定温热试验。产品符合GB2423.1、GB2423.2、GJB150.3、GJB150.4、IEC、MIL等标准。

可程式高低温试验箱箱体结构特点

1、高低温湿热试验箱箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。

2、箱体内胆采用进口高级不锈钢（SUS304）板，箱体外胆采用SECC钢板喷塑，增加了外观质感和洁净度。

3、大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。

4、可程式高低温试验箱门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。

5、箱体左侧配直径25mm或50mm或100mm的测试孔，可供外接测试电源线或信号线使用。(孔径或孔数须增加定货时说明)

6、机器底部采用高品质可固定式PU活动轮。

A、外观不得有影响使用的缺陷。

B、应设有温度调节，指示等仪器仪表或装置，其外形结构应完好。

C、盐雾试验箱箱盖（门）应密封可靠，不应漏气和有盐雾溢出。

D、有盐雾沉降量指示装置。

A、绝缘电阻

在环境温度为（15-35）℃，相对湿度45%-75%条件下，接线端子对箱体金属外壳之间的绝缘电阻值应在盐雾试验箱正常工作条件，停机后10min内完成，满足热态1MΩ以上。

B、绝缘强度

在环境温度为（15-35）℃，相对湿度45%-75%条件下，接线端子对盐雾试验箱箱体金属外壳之间能承受50Hz、交流电压1500V、施压时间1min，应不出现击穿或飞弧现象。

盐雾试验箱的试验温度偏差、温度波动度、温度梯度、工作室内盐雾沉降率技术。
