欠电流继电器

当通过继电器的电流减小到低于其整定值时就动作的继电器称为欠电流继电器。

在电路正常工作时，欠电流继电器的衔铁与铁芯始终是吸合的。只有当电流降至低于整定值时，欠电流继电器释放，发出信号，从而改变电路的状态。欠电流继电器的吸引电流一般为线圈额定电流的0．3～o．65倍，释放电流为额定电流的0．1～o．2倍。^[1]

常用的欠电流继电器有JLl4一口口ZO等系列产品，常用于直流电动机和电磁吸盘电路中作弱磁保护。

(1)电流继电器的额定电流一般可按电动机长期工作的额定电流来选择。对于频繁启动的电动机，考虑到启动电流在继电器中的热效应，额定电流可选大一个等级。

(2)电流继电器的触点种类、数量、额定电流及复位方式应满足控制线路的要求。

(3)过电流继电器的整定电流一般取电动机额定电流的1．7～2倍，频繁启动的场所可取电动机额定电流的2．25～2．5倍。欠电流继电器的整定电流一般取额定电流的0．1～o．2倍。^[1]

(1)安装前应检查继电器的额定电流和整定电流值是否符合实际使用要求，继电器的动作部分是否灵活、可靠，外罩及壳体是否有损坏或缺件等情况。

(2)安装后应在触点不通电的情况下，使吸引线圈通电操作几次。看继电器动作是否可靠。

(3)定期检查继电器各零部件是否有松动及损坏现象，并保持触点的清洁。^[1]

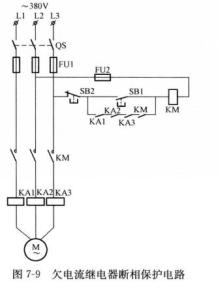

图1如图1所示，电路采用三只欠电流继电器作断相保护。

工作原理：按下起动按钮SBl，接触器KM线圈得电动作，主触点闭合，电动机起动。欠电流继电器KAl、KA2、KA3动作，其动合触点闭合，与已闭合的KM动合辅助触点形成自锁，电动机正常运行。当电动机发生断相运行时，接在断相上的欠电流继电器释放，相应继电器的动合触点打开，使交流接触器线圈的自锁电路断开，接触器失电释放，电动机停止运转。^[2]
