74LS139

74LS139

目录导航

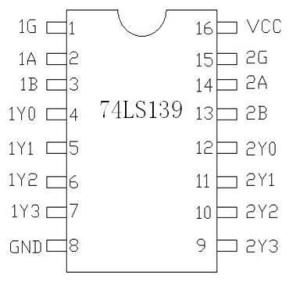

芯片管脚

A、B 译码地址输入端

G1、G2 选通端(低电平有效)

Y0~Y3 译码输出端(低电平有效)

芯片功能

输入 输出
G B A Y0 Y1 Y2 Y3
H X X H H H H
L L L L H H H
L L H H L H H
L H L H H L H
L H H H H H L

H=高电平 L=低电平 X=任意

工作条件及逻辑图

输入 输出
G B A Y0 Y1 Y2 Y3
H X X H H H H
L L L L H H H
L L H H L H H
L H L H H L H
L H H H H H L
