与非门电路

从小巧的电子手表，到复杂的电子计算机，它们的许多元件被制成集成电路的形式，即把几十、几百，甚至成千上万个电子元件制作在一块半导体片或绝缘片上。每种集成电路都有它独特的作用。有一种用得最多的集成电路叫门电路，门电路是起开关作用的集成电路。由于开放的条件不同，而分为与门、非门、与非门等等。

与非门是与门和非门的结合，先进行与运算，再进行非运算。与非运算输入要求有两个，如果输入都用0和1表示的话，那么与运算的结果就是这两个数的乘积。如1和1（两端都有信号），则输出为0；1和0，则输出为1；0和0，则输出为1。与非门的结果就是对两个输入信号先进行与运算，再对此与运算结果进行非运算的结果。简单说，与非与非，就是先与后非。

与非门则是当输入端中有1个或1个以上是低电平时，输出为高电平；只有所有输入是高电平时，输出才是低电平。

真值表如下所示：

逻辑表达式：Y=(A·B)'=(A')+(B')

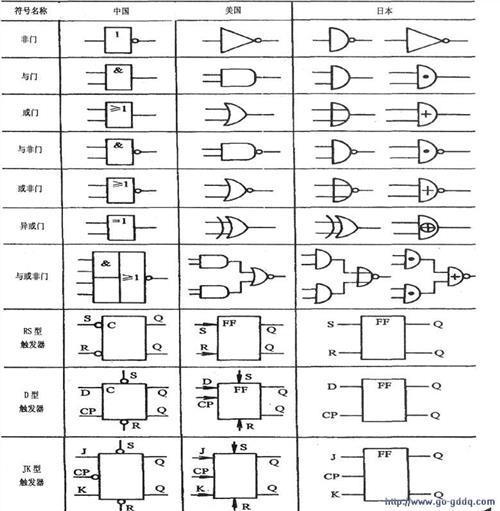

下面是各国门电路逻辑符号表：

常将二极管与门和或门与三极管非门组合起来组成与非门和或非门电路，以消除在串接时产生的电平偏离，并提高带负载能力。

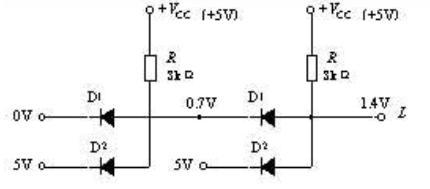

如下图所示就是由三输入端的二极管与门和三极管非门组合而成的与非门电路。

把一个电路中的所有元件，包括二极管、三极管、电阻及导线等都制作在一片半导体芯片上，封装在一个管壳内，就是集成电路。上图就是早期的简单集成与非门电路，称为二极管—三极管逻辑门电路，简称DTL电路。

DTL电路虽然结构简单，但因工作速度低而很少应用。由此改进而成的TTL电路，问世几十年来，经过电路结构的不断改进和集成工艺的逐步完善，至今仍广泛应用，几乎占据着数字集成电路领域的半壁江山。

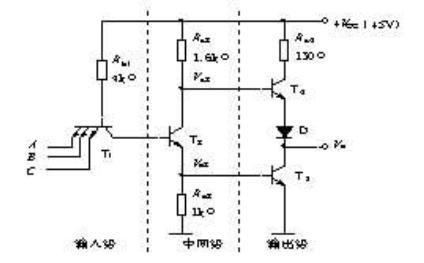

首先考虑输入级，DTL是用二极管与门做输入级，速度较低。仔细分析我们发现电路中的Dl、D2、D3、D4的P区是相连的。我们可用集成工艺将它们做成一个多发射极三极管。这样它既是四个PN结，不改变原来的逻辑关系，又具有三极管的特性。一旦满足了放大的外部条件，它就具有放大作用，为迅速消散T2饱和时的超量存储电荷提供足够大的反向基极电流，从而大大提高了关闭速度。如图所示是TTL与非门电路的结构。

第二，为提高输出管的开通速度，可将二极管D5改换成三极管T2，逻辑关系不变。同时在电路的开通过程中利用T2的放大作用，为输出管T3提供较大的基极电流，加速了输出管的导通。另外T2和电阻RC2、RE2组成的放大器有两个反相的输出端VC2和VE2，以产生两个互补的信号去驱动T3、T4组成的推拉式输出级。

第三，再分析输出级。输出级应有较强的负载能力，为此将三极管的集电极负载电阻RC换成由三极管T4、二极管D和RC4组成的有源负载。由于T3和T4受两个互补信号Ve2和Vc2的驱动，所以在稳态时，它们总是一个导通，另一个截止。这种结构，称为推拉式输出级。

（1）输入全为高电平时，输出为低电平。

（2）输入全为高电平时，输出为低电平。

（1）采用多发射极三极管加快了存储电荷的消散过程。

（2）采用了推拉式输出级，输出阻抗比较小，可迅速给负载电容充放电。
