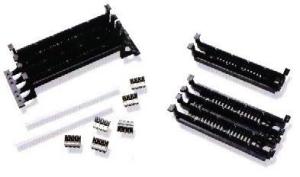

AMP配线架

　AMP安普配线架主要分为：

　　AMP安普超五类（5e）配线架、AMP安普六类(cat6)配线架、AMP安普非屏蔽（UTP）配线架、AMP安普屏蔽（FTP）配线架。主要的是超五类（5e）和六类(cat6)两大系列。

　　AMP安普超五类配线架AMP安普超五类配线架主要分为：

　　AMP安普配线架、AMP安普超五类配线架、AMP安普超五类非屏蔽配线架、AMP安普超五类屏蔽配线架、AMP安普超五类24口配线架、AMP安普超五类48口配线架、AMP安普超五类24口非屏蔽配线架、AMP安普超五类24口屏蔽配线架、AMP安普超五类48口非屏蔽配线架、AMP安普超五类48口屏蔽配线架。

　　配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，配线架的容量一般都在100芯以下，这些配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对配线架的容量、功能和结构等提出了更高的要求。

　　近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为配线架的选型应重点考虑以下几个方面。

　　（1）纤芯容量

　　一个配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成配线架容量浪费。

　　（2）功能种类

　　配线架作为光缆线路的终端设备应具有4项基本功能。

　　①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。

　　②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。

　　③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。

　　④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求

　　1、采用下走线的方式时，架底位置与电缆上的线孔相对应;

　　2、各直列垂直倾斜误差应不大于3mm，底座水平误差每平方米应不大于2mm;

　　3、接线端子各种标志应齐全;

　　4、交接箱或暗线箱宜设在墙体内，安装机架、配线设备接地体应符合设计要求，并保持良好的电器连接。

　　具体不同的配线架安装都有自己的不同的方式，一般常见的有模块化配线架安装和接插式配线架安装。

　　想要配线架打线方法正确，还必须具备的就是线缆的线序的正确认识：

　　1-5：白蓝，白橙，白绿，白棕，白灰

　　6-10：红蓝，红橙，红绿，红棕，红灰

　　11-15：黑蓝，黑橙，黑绿，黑棕，黑灰

　　16-20：黄蓝，黄橙，黄绿，黄棕，黄灰

　　21-25：紫蓝，紫橙，紫绿，紫棕，紫色

　　配线架打线方法的简单介绍：

　　1、先不要把配线架模块放上去，按照片模上的颜去打，从左到右，(蓝、橙、绿、综、灰)，再根据大对线上的“色带”去打，从前打到最后。

　　2、把线打完之后，在把刚才的模块放上去，用力搞打，使他紧贴在配线架线序上。

　　3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可完成。
