超六类网线

超六类网线是深圳市爱讯通线缆有限公司高端网线，引进先进的全自动化生产设备，拥有专业的技术工作人员及一流的研发管理团队。严格按照ISO9001质量管理体系，为客户提供更高品质保障的产品服务，赢得国内外客户的一致好评与信赖，并保持了长期稳定的合作关系。

超六类网线生产流程爱讯通包括：五类﹑超五类﹑六类及七类各种非屏蔽和屏蔽网线，室外防水线缆，网络跳线，同轴电缆，视频监控线，电源线，红黑线，电话线，各种规格线材，光纤方案及模块﹑面板﹑水晶头﹑配线架﹑理线架等相关网络配件。

1. 结构 UTP

2. 对数 4对

3. 线径大小 23AWG

4. 导体直径  0.585

5. 单股纯铜/镀锡 单股   固态纯铜

6. 绝缘层绝缘材料  HDPE

7. 绝缘外径  0.98（mm）

8. 线对色谱蓝白/蓝 橙白/橙 绿白/绿 棕白/棕

9. 十字架有

10. 屏蔽层特殊屏蔽材料 无

11. 屏蔽材料无

12. 接地线无

13. 外层保护外护套材料 PVC或（LSZH）

14. 外护套撕裂线有

15. 总线径6.6mm

1. 100 Base-T4

2. 100Base-TX

3. 100VG-AnyLAN

4. 1000Base-T

5. 1000Base-TX

6. 155Mbps ATM

7. 622Mbps ATM

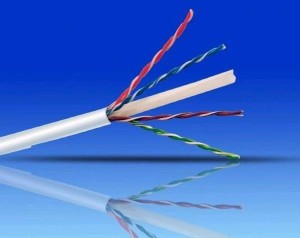

       超六类网线(4)大部分的超6类布线与同品牌的6类布线使用相同的模块和跳线，因此它们主要的区别在线缆上。爱讯通的超6类线缆4800LX从一开始的目标就定在较高温度下正常运行，因此其线缆构造特点之一就是大线径，传输导体的直径从普通6类的0.5mm(24AWG)增加到0.6mm(23AWG)；也有某些厂家在开始的超6类线缆采用了24AWG而尽力改善NEXT的方法，但到2002年的改进线缆中将其线径加到23AWG。另一特点是在4个双绞线对间加了十字形的线对分隔条。

彩色PE

绝缘层

撕裂线

PVC或LSZH外层护套

70°C

UL Subject 444, EIA/TIA 568B.2-10 & ISO/IEC 11801, IEC 61156

固态纯铜

@ 20 Deg. C 7.02Ω /100米 (23AWG)

@ 20 Deg. C ≤2%

5000(MΩ/KM)

@ kHz ≤5.6 皮法/百米

≤330皮法/百米

65%

45ns/100米(ns/100米)

超六类屏蔽系统双绞线采用屏蔽层结构，相互之间几乎不会产生外部串扰的影响，因此对于外部串扰可忽略不计，测试方法方面与之前的Cat.6类系统测试一样，但在测试指标和测试仪器上会有不同。而Cat.6A类非屏蔽系统在施工时需要有更大的间距以保证线外串扰对线缆性能的影响。

对于标准中存在的超六类非屏蔽系统，虽然可以达到超六类标准，但是施工放线、验收难度、管槽利用率等方面存在着硬伤。非屏蔽Cat.6A系统解决外部串扰的的方法就是将电缆外皮变厚，使得捆扎在一起的线缆外皮增大了间距，以减小外部串扰的影响。增加了非屏蔽Cat.6A类线缆的生产成本。通常情况下，Cat.6A类屏蔽电缆的外径是7.5mm左右，而Cat.6A类非屏蔽电缆的外径是9mm左右。电缆外径的增大，相应的会增加线管线槽方面的成本。^[1]
