ups不间断电源设备

　　从基本应用原理上讲，UPS是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。主要由整流器、蓄电池、逆变器和静态开关等几部分组成。1)整流器：整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。它有两个主要功能：第一，将交流电（AC）变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。因此，它同时又起到一个充电器的作用； 　　2)蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电（供电）的时间。其主要功能是：1当市电正常时，将电能转换成化学能储存在电池内部。2当市电故障时，将化学能转换成电能提供给逆变器或负载； 　　3)逆变器：通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。它由逆变桥、控制逻辑和滤波电路组成； 　　4)静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。分为转换型和并机型两种。转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。

　　美国伊顿EATON电源（上海）有限公司2008年四月收购山特电子（深圳）有限公司，作为世界著名的电能质量管理公司，在一百多年的成长历程中，伊顿电源不断超越自我，创造出多项行业的世界第一，始终保持全球技术的领先地位。伊顿电源拥有150余项核心电源实用专利，产品荣获100多项国际大奖，其Powerware系列UPS在2000年更是获的美国国防部授予的最高大奖  蓝绶带奖。

      09年推出的首款效率高达99%的双转换在线UPS功率等级达到1100KVA，EatonEX700~3000VA双变换在线式UPS，单进单出，输出电源插座远程独立控制功能，机架式/塔式可变换安装，Modulareasy组件配合使用可组成N+1冗余系统，Eaton939040~160KVA,三进三出机型在线式双变换UPS，先进的IGBT整流器,ABM电池管理系统，有效延长电池使用寿命50%以上，热同步（Hot-Sync）技术/增容并机技术多达8台并机，

      Eaton9395200~1100KVA全球首创可与电网直接并网运行，满载测试无需假负载，独特的模块化装配构架，确保产品的可靠性和维护便利性。

     成功案例：招商银行总行数据中心提供6台9395 600KVAUPS及电池产品，

     交通银行上海硅谷信用卡中心扩建项目。Powerware9395.

     中国工商银行软件开发中心上海研发部，杭州研发部严格筛选，符合绿色，高效，稳定的目标，选用Powerware9390

     台湾元大金控集团企业总部建设要求，伊顿公司项目规划人员反复讨论，实地测量各应用环境配电需求等，最终打造了世界最大之9390并联系统，两年来一直保持零故障

     湖南电信，江苏电信，黑龙江电信，北京联通，入围全军集中采购，军工特种行业，甘肃地税，宝钢，武汉新芯，助力北京奥运，为中国进出口交易中心琶洲场馆提供百分百服务，中国海峡项目成果交易会。

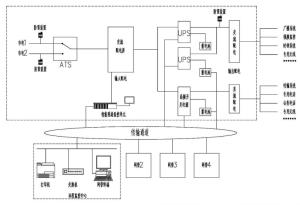

系统在正线车站、车辆段的通信电源室内各设置1套 UPS电源设备（含蓄电池）、高频开关电源（含蓄电池）和交流配电柜，在控制中心的通信电源室内设置（1+1）套 UPS电源设备（含蓄电池）、高频开关电源（含蓄电池）和交流配电柜，实现对专用通信系统设备的供电。

专用通信电源系统为不间断供电系统。系统的交流输入由各变电所引进，两路独立的三相交流电源经交流切换柜后接入UPS、高频开关电源，经UPS输出的交流电源分路后分配给各交流供电设备。开关电源输出的-48V电源分路后分配给需要直流供电的通信设备。UPS设备负责输出纯净的交流电源，UPS与高频开关电源分别各配置1套蓄电池组，在交流电源停电时，蓄电池组为各子系统提供2小时的备用电源。

在控制中心各设置1套电源网管系统。各车站、控制中心、车辆段的电源设备的状态信息、故障告警的信息通过传输系统送到电源网管系统统一监测。电源系统与传输系统的通信接口采用以太网共享环方式（10M/100M）。^[1]
