六溴环十二烷

名称： 六溴环十二烷；HBCD；HBCDD ； Hexabromocyclododecane

简称HBCD或HBCDD ，分子量642，白色结晶。

有多种异构体，低溶点型熔点为167-168℃，高熔点型为195-196℃。对热和紫外光和稳定性好。溴含量74．7%，溶于甲醇、乙醇、丙酮、醋酸戊酯。在170℃，以上开始脱溴化氢，在190℃下脱溴化氢变得剧烈。LD50 40000mg/kg。

分子式 　C12H18Br6

结构式：

产品用途 　用于聚丙烯塑料和纤维, 聚苯乙烯泡沫塑料的阻燃, 也可用于涤纶织物阻燃后整理和维纶涂塑双面革的阻燃。用作添加型阻燃剂，适用于聚苯乙烯、不饱和聚酯、聚碳酸酯、聚丙烯、合成橡胶等。

CAS号： 　3194-55-6

EINECS号: 221-695-9

六溴环十二烷(HBCD)是一种高溴含量的脂环族添加型阻燃剂，它具有用量低，阻燃效果好、对材料物理性能影响小等特点。主要用于EPS(发泡聚苯乙烯,参考用量2%),聚丙烯(参考用量2%HBCD,1%三氧化二锑)和其它苯乙烯树脂中,更能表现出它的优异性能.此外,它适用于对针织物、丁苯胶、粘合剂和涂料，以及不饱和聚酯树脂进行阻燃处理。

尽管六溴环十二烷(HBCD)具有优良的阻燃效果,但其对人类和环境会构成潜在的长期的危害.

六溴环十二烷(HBCD)属于挪威PoHS管控的物质.，同属于欧盟REACH管控物质。

六溴环十二烷热稳定六溴环十二烷是六溴环十二烷阻燃剂的改性产品。本品是一种白色结晶粉末，可溶于丙酮、酯等有机溶剂，对热和紫外光的稳定性好。该产品的阻燃效果高于溴系芳香族阻燃剂，热稳定性能优异，能使加工设备更加安全、制品性能更优异，特别是对较高温度加工的塑料制品更为适宜。含该产品的阻燃工程塑料可用于各种注塑和挤塑场合，能满足各种加工要求，产品是聚苯乙烯泡沫塑料、聚丙烯纤维的专用阻燃剂。也可以作为聚乙烯、聚碳酸酯、不饱和聚酯等塑料的阻燃添加剂。该产品还广泛用于其它有机材料的阻燃剂。

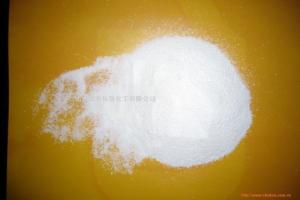

外观：白色或浅灰白色粉末

溴含量≥72%

熔点：185～195℃

分解温度：≥240℃

挥发份：(105℃,2h)≤0.5%

色度： ≤40

六溴环十二烷热稳定六溴环十烷产品为添加型阻燃剂，主要用作聚苯乙烯（添加量为2%）、聚丙烯（添加量为2%+三氧化二锑1%）、高抗冲聚苯乙烯、聚丙烯、ABS、聚乙烯、聚碳酸酯、不饱和聚酯等阻燃剂 。

危害：

毒性较大。应注意防护。另外在190℃

以上六溴环十二烷脱溴化氢变得剧烈。溴化氢蒸汽的危害会更为显著。

用作阻燃剂时会产生有毒有害的烟雾。

先合成反，反，顺环十二-1，5，9-三烯（亦见10850）：将钛酸丁酯和二乙基氯化铝加入苯中，在低于55℃的温度下加入丁二烯，经三聚合反应生成反，反，顺环十二-1，5，9三烯（C12H18，[2765-79-9]）。然后溴化得到六溴环十二烷。在配置有回流冷器和尾气乍理装置的2000L搪玻璃反应锅内，加入1300L乙醇、278kg反，顺-环二二-1，5，9-三烯和872kg溴。加料温度为15-25℃。在整个加料过程中，反应物呈红色，反应结束后，赶除过量的六溴环十二烷过滤，精制，可得产品1000kg，收率91%。另一种制法是采用三氯化铝作催化剂。在800份环十二-1，5，9-三烯和1500份乙醇中，于15-25℃加入150份三氯化铝，然后在25-30℃于2h内加入2400份溴，在室温下搅拌反应5h，然后过滤。滤饼用200份乙醇和2%碳酸氢钠洗涤，得到的六溴环十二烷收率为86%，若在乙醇溶剂中添加卤代烃，可以抑制树脂状物质的生成。^[1]
