排烟道检验

检验抽样

（1）要检验的项目：外观质量、尺寸偏差、抗压强度。

（2）验收批量与抽样。按批量采用随机抽样方法抽样。产品以同一种规格、相同原材料、相同工艺成型的排烟道为一个批量，按不同长度规格划分的批量数如下表所示。排烟道总数不足一批时，也作为一个批量检验。

检验批量总数划分

排烟道长度/mm	H	900	1000
产品批量总数/根	600	1800	1800

注：H一住宅建筑层高。

验收规则

排烟道长度/mm	H	900	1000
产品批量总数/根	600	1800	1800

分类与型号

（1）判定

①外观质量检验。外观质量检验应逐根进行检验。

②尺寸偏差检验。从每批产品中抽样20根进行检验，如果有4根以上（含4根）排烟道不合格，判该批为不合格。

右图③凡符合如右图所示（1）、（2）款，外观无缺陷且尺寸偏差符合3条要求的产品，混凝土强度符合设计要求，按一等品验收。

④凡尺寸偏差符合3条的产品，符合（1）、（2）款部分指标，在允许修补范围内有较轻缺陷的产品，其混凝土强度符合设计要求时，可按合格品验收。

（2）修复

凡在制造、搬运中不慎碰坏或稍有损伤的排烟道，在允许修补范围内采取有效措施修复后，能符合技术要求的经检验合格后，可验收。

（3）产品标志

产品的外表应用防水油漆在烟道制品上注明品种、规格、等级、制造日期及制造厂标记。表示方法如下：

制造厂名称—产品代号—等级—制造日期

示例：沈阳北方烟道厂PYZ—1R09一等品90.7.18。

（4）包装

为防止碰坏排烟道，其两端应用软织物或草绳包孝乙。

（4）运输

用各种运输工具运输。装卸排烟道时，装卸起吊过程中应轻起轻放，严禁抛掷。运输过程中应使其固定，以减少运输过程中的震动，防止碰撞。

（5）贮存

排烟道的堆放场地必须坚实平坦，不同规格的排烟道应分别堆放。堆垛高度不应超过2m。^[3]

技术要求

排烟道制品分类

（1）按排烟道所组成的系统构造不同，排烟道分为各户分用支烟道共用主烟道的主支（PYZ）型和各户单设烟道的单设（PYD）型。

（2）排烟道按每节长度分为0.9、1.0m和以层高（H）为长度的三种类型，其代号分别为09；10；27；28；29；30。

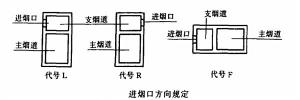

进烟口方向规定（3）排烟道按进烟口方向分为三种类型，其代号为L、R、F。L表示进烟口位于左面，R表示进烟口位于右面，F表示进烟口位于前面。无该符号时表示无此项。进烟口方向规定如右图所示。

（4）每节排烟道按在系统中安装的位置分四种类型，代号分别为1、2、3、0。1、2、3分别表示每层为分段组装时位于每层下部、中部、上部的烟道。代号为0时表示每层为通长一根。

标记方法

（1）排烟道制品按系统构造、长度、安装位置和进烟口方向进行标记。标记方法如右图所示。

（2）标记示例。每层为分段组装，长度为0.9m，位于下部，燃煤灶与支烟道之问的进烟口在左侧的主支型烟道：

PYZ一1L09 JG/T 3028--1995

每层为通长一根，长度为2.7 m，进烟口位于烟道前面的单设型烟道：

PYD—0F27 JG/T 3028--1995

排烟道基本结构尺寸

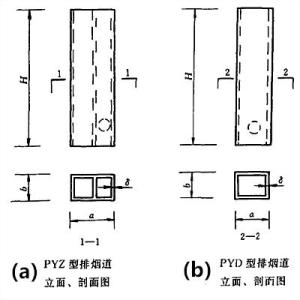

排烟道立面图、剖面图（1）外型尺寸。

①PYZ型排烟道立面图、剖面图如右图（a）所示。

②PYD型排烟道立面图、剖面图如右图（b）所示。

（2）排烟道横截面尺寸应符合下表的规定。

项目尺寸规格	壁厚δmm	烟道横截面积尺寸
		外廓尺寸，mm		流通横截面积，
		长边a	短边a	主烟道	支烟道
PYZ型	≥30	≤500	≤300	≥0.027	≥0.015
PYD型	≥30	≤300	≤300	≥0.015

（3）燃煤灶与支烟道连接的进烟口不应小于0.010。

（4）支烟道与主烟道之间连通的出烟口截面积不应小于支烟道的流通截面积。

（5）当排烟道流通横截面为矩形时，其最小边长不应小于100 mm。^[3]

材料

项目尺寸规格	壁厚δmm	烟道横截面积尺寸
		外廓尺寸，mm		流通横截面积，
		长边a	短边a	主烟道	支烟道
PYZ型	≥30	≤500	≤300	≥0.027	≥0.015
PYD型	≥30	≤300	≤300	≥0.015

外观质量

尺寸允许偏差

（1）水泥。应采用不低于425号的水泥，其性能应符合GBJ175的规定。

（2）钢筋。应采用I级钢筋或冷拔碳钢丝。!其性能应符合GB 343《一般用途低碳钢丝》或GB 701《普通低碳钢热扎盘圆条》的规定。

（3）骨料。轻骨料及细石粒径不应大于排烟道壁厚的1/3，其性能应符合 JGJ 51《轻集料混凝土技术规程》、JGJ 52、JGJ53、GBJ 204的规定。

（4）使用外加剂应符合GBJ 119的规定。

物理性能

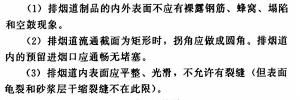

（1）排烟道制品的内外表面不应有裸露钢筋、蜂窝、塌陷和空鼓现象。

（2）排烟道流通截面为矩形时，拐角应做成圆角。排烟道内的预留进烟口应通畅无堵塞。

（3）排烟道内表面应平整、光滑，不允许有裂缝（但表面龟裂和砂浆层干缩裂缝不在此限）。

（4）有下列情况的排烟道允许修补：

①粘皮、麻面、蜂窝不应超过总面积的1/20；每块面积不超过50。

②烟道两端破损，宽不应超过边长的1/10，高不应超过100 mm。

③端部主支隔板破损，宽不应超过边长的1/10，高不应超过20mm。

外观质量检验

(])排烟道尺寸允许偏差应符合下表的规定。

排烟道制品尺寸允许偏差（mm）

等级	长度	裁面尺寸				壁厚	截面对角线	侧向弯曲
		外廓		内径
		长边	短边	主烟道	支烟道
一等品	±5	±5	±5	±5	±2	±3	±5	±2‰H
合格品	±8	±8	±3	±3	±4	±3	8±	±5‰H

（2）排烟道两端面应与烟道中心轴线相垂直。

尺寸检验

等级	长度	裁面尺寸				壁厚	截面对角线	侧向弯曲
		外廓		内径
		长边	短边	主烟道	支烟道
一等品	±5	±5	±5	±5	±2	±3	±5	±2‰H
合格品	±8	±8	±3	±3	±4	±3	8±	±5‰H
