发动机型号

发动机型号(5)装在轿车或多用途载客车上的发动机，都按规定标明了发动机专业制造厂、型号及生产编号。

为了便于发动机的生产管理和使用，国家标准(GB 725—82)《发动机产品名称和型号编制规则》对发动机的名称和型号作了统一规定。

①首部：包括产品系列代号、换代符号和地方、企业代号，有制造厂根据需要自选相应的字母表示，但须经行业标准标准化归口单位核准、备案。

②中部：由缸数符号、气缸布置形式符号、冲程符号和缸径符号组成。

③后部：由结构特征符号和用途特征符号组成。

④尾部：区分符号。同一系列产品因改进等原因需要区分时，由制造厂选择适当的符号表示，后部与尾部可用“-”分隔

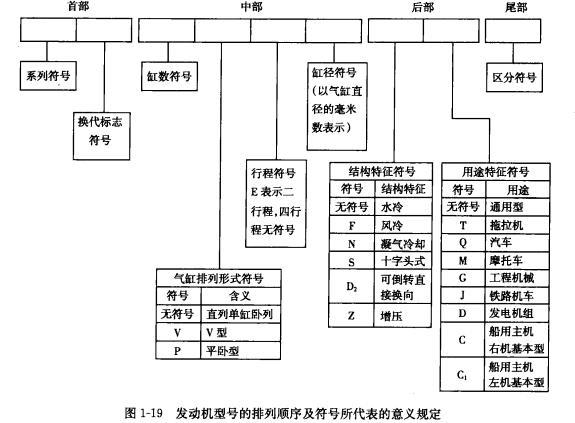

排列顺序及符号代表意义图解

具体的发动机型号的排列顺序及符号所代表的意义如图1所示。

图1

示例：

汽油机

发动机型号(3)1E65F：单缸，二行程，缸径65 mm，风冷通用型。
4100Q：四缸，四行程，缸径100 ITlIn，水冷车用。
4100Q-4：四缸，四行程，缸径100 rnn2，水冷车用，第四种变型产品。

CA6102：六缸，四行程，缸径102 mm，水冷通用型。CA表示系列符号。

8V100：八缸，四行程，缸径100 mm，V型，水冷通用型。

柴油机

195：单缸，四行程，缸径95mm，水冷通用型。

165F：单缸，四行程，缸径65mm，风冷通用型。

495Q：四缸，四行程，缸径95mm，水冷车用。

X4105：四缸，四行程，缸径105 mm，水冷通用型。X表示系列符号。

摩托车发动机目前大都是汽油机，属内燃机。它有统一的编制型号的规则。通常讲的50发动机、125发动机等并不是发动机型号，它只表示排量为50mL的发动机、125mL的发动机。

根据国家标准，摩托车发动机型号由下列部分组成，并表示为如下的形式：

图2 摩托车发动机型号

①产品系列符号。

②产品换代标志符号。
上述两项可选用相应的字母表示，通常不大使用。

③缸数符号：单缸为“1”，双缸为“2”，依次类推。

④气缸排列形式符号：表示气缸放置形式或多缸排列形式。用字母“V”时，表示双缸或缸数为偶数，多缸机多成V形排列；用字母“P”时，表示气缸平卧放置；不用符号时，表示直列及单缸卧式。

⑤冲程符号：字母“E”时表示二冲程；不采用符号时则表示四冲程。

⑥缸径符号：用气缸直径(mm)数表示。

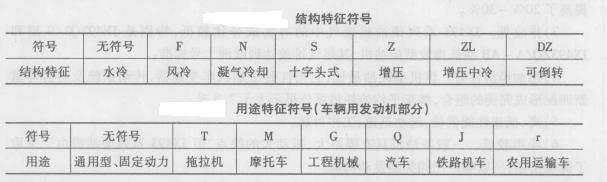

⑦结构特征符号：所用字母如图3。

⑧用途特征符号：摩托车发动机用“M”表示。

⑨型号的区分符号：一般不常用。

图3

例一：单缸二冲程，缸径65mm，风冷摩托车用。型号则可表示为IE65FM。
有的摩托车发动机是电启动，可在缸数前面加字母D表示。

例二：型号为D2P78FM，即表示该发动机为电启动，双缸水平对置，缸径为78mm，风冷摩托车用发动机。

柴油发动机型号按内燃机产品型号表示方法表示，由阿拉伯数字、汉语拼音字母和GBl883中关于气缸布置的符号组成，包括四部分（具体参考型号组成部分）。

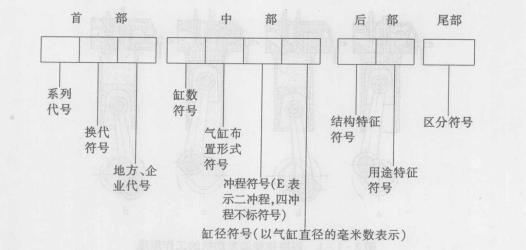

表示方法：

图4 柴油机发动机型号组成

补充：

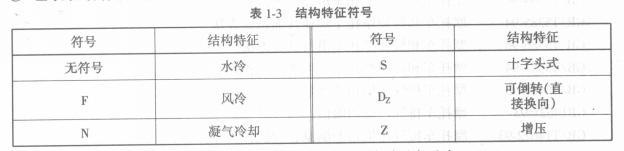

符号组成的后部其符号表示请见图5。
