基本概述

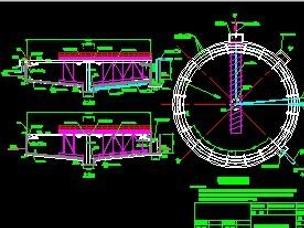

辐流式沉淀池辐流式沉淀池，池体平面圆形为多，也有方形的。直径（或边长）6-60m,最大可达100m，池周水深1.5-3.0m,池底坡度不宜小于0.05.废水自池中心进水管进入池，沿半径方向向池周缓缓流动。悬浮物在流动中沉降，并沿池底坡度进入污泥斗，澄清水从池周溢流出水渠。辐流式沉淀池多采用回转式刮泥机收集污泥，刮泥机刮板将沉至池底的污泥刮至池中心的污泥斗，再借重力或污泥泵排走。为了刮泥机的排泥要求，辐流式沉淀池的池底坡度平缓。

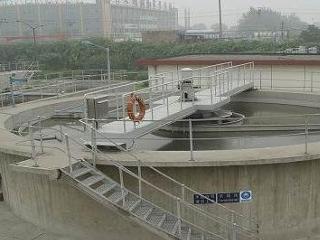

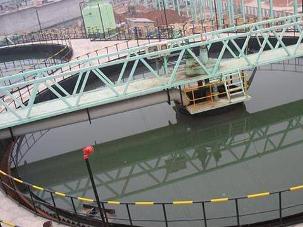

辐流式沉淀池半桥式周边传动刮泥活性污泥法处理污水工艺过程中沉淀池的理想配套设备适用于一沉池或二沉池，主要功能是为去除沉淀池中沉淀的污泥以及水面表层的漂浮物。一般适用于大中池径沉淀池。周边传动，传动力矩大，而且相对节能；中心支座与旋转桁架以铰接的形式连接，刮泥时产生的扭矩作用于中心支座时即转化为中心旋转轴承的圆周摩擦力，因而受力条件较好；中心进水、排泥，周边出水，对水体的搅动力小，有利于污泥的去除。

建筑优点

采用机械排泥，运行较好，设备较简单，排泥设备已有定型产品，沉淀性效果好，日处理量大，对水体搅动小，有利于悬浮物的去除

建筑缺点

池水水流速度不稳定，受进水影响较大；底部刮泥、排泥设备复杂，对施工单位的要求高，占地面积较其他沉淀池大，一般适用于大、中型污水处理厂。

技术参数

辐流式沉淀池设计数据：

辐流式沉淀池参数　　1. 池直径与有效水深之比6-12；

　　2. 坡向泥斗的底坡≥0.05；

　　3. 池径≥16m；

　　4. 液面负荷≤2.5m3/（h·m3）；

　　5. 沉淀时间1-1.5h；

　　6. 池径<20m，一般采用中心传动的刮泥板。池径>20m，一般采用周边传动的刮泥机；

　　7. 刮泥机转速为1-3r/h，刮泥机外缘线速度≤3m/min；

　　8. 非机械刮泥时，缓冲层高0.5m.机械刮泥时，缓冲层高上缘宜高出刮泥板0.3m；

　　9. 进水口周围整流板的开孔面积为过水断面积的6%-20%.

截留速度

辐流式沉淀池在布置方面的差别，将影响设计截留速度值的取用。一般规模较大的斜管沉淀池，由于其进水分配和出水收集不容易保证均匀。而设计时宜选用指标低于规模较小的斜管沉淀池。在异向流斜管沉淀池设计中，截留速度一般为0.15-0.40mm/s。

管径与管距

辐流式沉淀池参数国内异向流斜管沉淀池的断面几乎采用正六角行，一般用内切直径作为管径用于给水处理的异向流斜管沉淀池的管径为25-35mm。

斜管长度

斜管长度一般不宜小于50cm，斜管的长度取决于斜管的加工和沉淀池的池深。

倾角

异向流倾角需要保持45-600

上升流速或表面符合率

异向流流速8.3-14mm/s。

雷偌数

一般平流式沉淀池中的雷偌数（Re）常在104上，而水流属于紊流。辐流式沉淀池则由于湿周增加，水力半径降低，而雷偌数（Re）明显减少，以致完全有条件控制在层流条件下（Re数小于500）

使用管理

辐流式沉淀池运行管理的基本要求是保证各项设备安全完好，及时调控各项运行控制参数，保证出水水质达到规定的指标。为此，应着重作好以下几方面工作。

避免短流

辐流式沉淀池进入沉淀池的水流，在池中停留的时间通常并不相同，一部分水的停留时间小于设计停留时间，很快流出池外；另一部分则停留时间大于设计停留时间，这种停留时间不相同的现象叫短流。短流使一部分水的停留时间缩短，得不到充分沉淀，降低了沉淀效率；另一部分水的停留时间可能很长，甚至出现水流基本停滞不动的死水区，减少了沉淀池的有效容积。总之短流是影响沉淀池出水水质的主要原因之一。形成短流现象的原因很多，如进入沉淀池的流速过高；出水堰的单位堰长流量过大；沉淀池进水区和出水区距离过近；沉淀池水面受大风影响；池水受到阳光照射引起水温的变化；进水和池内水的密度差；以及沉淀池内存在的柱子、导流壁和刮泥设施等，均可形成短流形象。

加混凝剂

当沉淀池用于混凝工艺的液固分离时，正确投加混凝剂是沉淀池运行管理的关键之一。要做到正确投加混凝剂，必须掌握进水质和水量的变化。以饮用水净化为例，一般要求2-4小时测定一次原水的浊度、pH值、水温、碱度。在水质频繁季节，要求1-2小时进行一次测定，以了解进水泵房开停状况，根据水质水量的变化及时调整投药量。特别要防止断药事故的发生，因为即使短时期停止加药了也会导致出水水质的恶化。

及时排泥

辐流式沉淀池及时排泥是沉淀池运行管理中极为重要的工作。污水处理中的沉淀池中所含污泥量较多，有绝大部分为有机物，如不及时排泥，就会产生厌氧发酵，致使污泥上浮，不仅破坏了沉淀池的正常工作，而且使出水质恶化，如出水中溶解性BOD值上升；pH值下降等。初次沉淀的池排泥周期一般不宜超过2日，二次沉淀池排泥周期一般不宜超过2小时，当排泥不彻底时应停池（放空）采用人工冲洗的方法清泥。机械排泥的沉淀池要加强排泥设备的维护管理，一旦机械排泥设备发生故障，应及时修理，以避免池底积泥过度，影响出水水质。
