CC2500

● 超低功耗无线收发器

● 无线传感网络

● 家庭和楼宇自动化

● 高级抄表架构(AMI)

● 无线计量

● 无线报警安全系统

● 2400.0MHz～2483.5MHz工作频段。

● 高灵敏度(2.4kbps，2-FSK，1%误码率时为-104dBm)。

● 低电流消耗(接收模式，2.4kbps时仅17.0mA)。

● 最高可设置为+1dBm的发射功率。

● 支持1.2kbps～500kbps的数据传输速率。

● 支持多种调制模式(OOK、GFSK、2-FSK和MSK)。

● 提供对同步字检测、地址校验、灵活的数据包长度以及自动CRC处理的支持。

● 支持RSSI(接收信号强度指示)和LQI(链路质量指示)。

● 通过4线SPI接口与MCU连接，同时提供2个可设定功能的通用数字输出引脚。

● 独立的64字节RXFIFO和TX FIFO。

● 工作电压范围：1.8V～3.6V，待机模式下电流仅为400nA。

● 工作温度范围：-40℃～+85℃

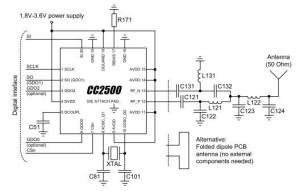

CC2500原理图

CC2500原理图

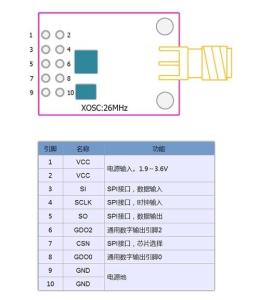

CC2500引脚定义

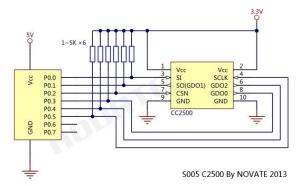

CC2500与5V单片机的连接（只适用于高阻引脚）
