记录仪

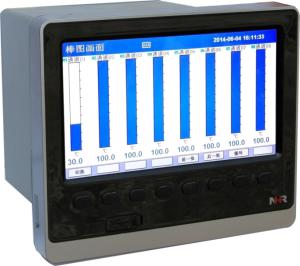

        无纸记录仪^[1]是针对各种工业现场的实际需求设计生产的，集显示、处理、记录、积算、报警和配电等多种功能于一身的新型记录仪。

       无纸记录仪采用高亮度、宽视角的5.6 英寸TFT 液晶显示屏，显示清晰明了；采用超大容量的NAND FLASH 作为历史数据的存储介质，真正实现无纸记录仪强大的记录功能；按键和旋钮联用使操作更灵简便，真正符合了工业人员的操作习惯。同时采用CF 卡作为外部存储介质，可将需要保存的数据通过CF 卡转存至计算机或其它设备中永久保存或打印。

      无纸记录仪广泛地适用于各类工业现场，主要应用在冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场，是替代传统记录仪的新一代无纸记录仪。

     随着国内仪表技术的越来越成熟，记录仪的分类也越来越多。记录仪根据打印种类来分：分为无纸记录仪和有纸记录仪，无纸记录仪可通过U盘或CF卡来转存记录仪中的数据，再到电脑上，通过打印机来打印记录的曲线和数据；有纸记录仪可直接在现场打印，但是这个耗纸比较厉害，一般这些纸张都需要从厂家购买，一年的耗纸量就达到几百元 甚至上千元，所以随着科技的发展，有纸记录仪逐渐的被无纸记录仪给取代，但是由于某些特殊场合，必须要实时打印，才存在着一些市场。其中无纸记录仪有可分为：RX200无纸记录仪，RX200B无纸记录仪，RX4000B无纸记录仪，RX6000B无纸记录仪，RX8000无纸记录仪，无源压力记录仪，其中这些记录仪又有彩色记录仪和单色蓝屏无纸记录仪；有纸记录仪分为R1000有纸记录仪，便携式有纸记录仪。国内记录仪的快速发展，更多的用户都选择了国产记录仪！

   画面信息丰富，可同时显示数据、曲线、棒图等；

最多12 路万能输入，可接收热电偶、热电阻、电流和电压等多种输入信号；

最多4 路模拟量变送输出通道，有(0~10)mA、(4~20)mA 和(0~20)mA 等3 种输出信号供选择；

最多12 路报警输出，常闭常开触点可选；

最多3 路24V 配电输出；

大容量FLASH 历史数据存储；

支持RS-232 或隔离的RS-485 两种通讯；

可根据需要选择中/英文操作界面；

CF 卡转存历史数据和报表；

剪贴板的拷贝和粘贴功能方便用户的参数设置；

直观的上位机管理系统实现真正的远程监控；

允许手动关屏，4 阶亮度调节。

记录仪

通道数：最多32通道输入

输入信号类型：

　　记录仪是将一个或多个变量随时间或另一变量变化的过程转换为可识别和读

彩色无纸记录仪取的信号的仪器。它能保存所记录的信号变化以便分析处理。记录仪的最大特点是能自动记录周期性或非周期性多路信号的慢变化过程和瞬态电平变化过程。

　　根据输入输出信号的种类,记录仪可分为模-数、数-模、模-模、数-数等形式, 它们的主体电路根据输出形式的不同而有所区别。当输出为数字信号时，其主要电路是能存储数字信息的存储器电路，它能随时将数字信号送给磁带机、穿孔机或其他设备，或经适当变换用示波器观察模拟波形，如数字存储器和波形存储器。当输出为模拟信号时，记录仪主体电路是没有存储功能的模拟放大驱动电路，必须立即用适当记录装置和方法将信号记录到纸、感光胶片或磁带上，才能保存信息，便于进一步分析处理，如各种笔录仪、光线记录器、绘图仪、磁带记录仪等。模拟式电路主要有两种类型，即直接放大驱动型,如笔录仪和自动平衡型，如绘图仪或X-Y记录仪

　　记录仪的主要技术指标为工作频率、输入信号动态范围、记录线性度、分辨度、失真度、响应时间、走纸准确度和稳定度。对用作计算机外围设备的磁带机还需要有复杂的电路和机构。

　　记得在70、80年代测量温度是采用比率计，国产动圈仪表，

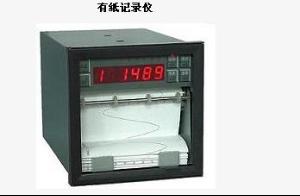

手工记录热控数据，后来采用上海自动化仪表一厂生产的气动、电动有纸记录仪，每天一上班巡回检查给记录仪装卷纸加红、蓝墨水，墨水瓶里插根软塑料管连着指针画线，手上红的蓝的很难受，后来设计含墨水的记录笔。有2、4、6通道，记录纸存档，整体费用高。

　　计算机软件技术的发展出现了盘装无纸记录仪，近几年发展迅猛、应用广泛、功能强大、电力行业应用很多。有4、6、8、16、24、48等通道安装在仪表盘上性能稳定。但有一点所有的信号电缆必须连接到仪表盘上，应用场合有局限性。

　　随着计算机硬件、软件技术的发展组态软件的推广，通讯协议标准的制订，RS485通讯总线应用。触摸屏平板电脑的出现，使系统架构出现了多样化。

　　由于触摸屏平板电脑发展飞快，硬件厂商精心设计的嵌入式硬件技术，微软

记录仪

的WINCE操作系统，丰富多彩的液晶触摸屏，系统本身的可靠性得到保证，快速构成高性能的人机界面。

　　操作系统采用WINCE、安装嵌入式组态软件包，自由编辑组态软件实现应用功能。工艺流程的配置及趋势图、棒图、报表、历史记录等。系统可带电拔插，无硬盘、抗震动，系统不会死机，提高自动化系统的稳定性。由于采用最新的液晶，触摸技术，产品的档次大大提高。系统凭借其强大的以太网通讯功能，复杂的曲线功能，形象美观的人机界面和各种报表功能而得到广泛应用。如厦门宇电AI-2000W现场总线型无纸记录仪，已成功的应用在电炉、化纤、医院空调系统。用作终端显示操作器。下挂2、4、8、16、32、64、100个显示控制仪表、采集模块。
