多相供电

多个单相供电回路并在一起，就组成了多相供电。多相与多路的概念是不同的。相，即相位，PWM信号波的相位。多相供电并非是将元件单纯的并联起来，而是在并联的基础上，还将其工作时间交错开来。上图中为4相PWM输出信号的状况。我们可以看到每一相的方波信号都是交错开来的，换句话说没有任何两相会同时工作。

多相供电4相供电电路采用的PWM芯片必须是至少支持4相PWM的，有4路PWM输出，可以调控4颗驱动芯片，驱动4组MOSFET和电感工作。4相是按一定的时间顺序从1~4轮流工作的。假设4相工作1秒，那么每一相工作1/4秒，休息3/4秒，也就是说当有1相在工作时，其余的3相在“休息”。

四相供电连续4个周期的输出，可以看出在四个工作周期内4相轮流工作输出电压的总波形。这里面所说的“相”就是依据工作时序不同而区分的，在工作的时间顺序上不一致，有时间差，才叫做“相”。如果“两相”时序相同，那不是“两相”是属于同“一”相。

所以决定供电相数的是PWM芯片是几相供电，也就是说有几相PWM输出。现在的PWM芯片设计的比较灵活，可以减少PWM输出相数，比如6相，可以减少为5、4、3相。但不可能增加。

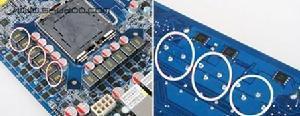

上面讨论的是标准的多相供电，标准多相供电可以采用计算输出电感数量的简单办法判别供电相数。比如4颗输出电感就是4相供电（注意不要把12V的输入电感算在内）。但是市场上有些主板采用非标准的多相供电（我们暂且称之为“超多相供电”），那么用输出电感数量判断供电相数就不是很准确的了。

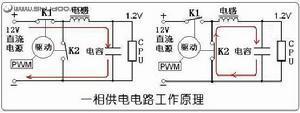

图1图1中12V的直流电来自于PC的开关电源，K1、K2就是MOSFET场效应管，在这里就相当于开关，假设CPU需要电压1.2V，K1、K2和电感把12V降到1.2V供给CPU。K1、K2和电感就是降压变压器。

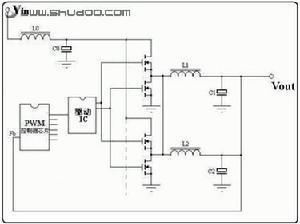

多相供电让两颗电感并联在一起，可让供电相数“倍增”，这种办法实际上是两组MOSEFT并联在一颗驱动芯片上，两颗电感也是并连的。有的主板的12相供电就是采用这种方法。6相的PWM芯片，通过并联12组MOSEFT和电感就变成“12相”供电。
