反井钻机

被破碎的岩屑在导孔钻进时被正循环的洗井液冲洗，岩屑沿着钻杆与孔壁间的环形空间由洗井液提升到钻孔外。在扩孔时将导孔钻头卸下，安装反扩滚刀，岩屑靠自重直接落到下水平巷道内，采用装载机和运输设备及时清理运出。该机器施工工艺简单，钻井速度快，适应性强，能满足不同岩层施工需求。

反井钻机施工主要用于地下井筒建设中。反井钻机应用范围见下表：

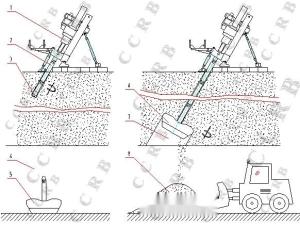

反井钻机施工主要分四阶段：

（1）准备阶段。具备相应水、电条件后。将反井钻机安装在预先浇筑好的混凝土基础上，连接好各部分液压系统管路和电气线路，进行运转调试。

（2）导孔阶段。驱动钻机，自上而下钻进导向孔。主轴的扭矩和推进缸的轴向进给通过钻杆传递给导孔钻头，形成逐渐加深的 导向孔。导向孔直径一般为216～270mm。自钻杆中心而压入的泥浆液，携带破碎的岩渣通过钻杆与导向孔间的环形空间从井口排出。导孔和下部隧洞贯通 后，本阶段结束。

（3）扩孔阶段。在下部隧洞拆掉导孔钻头，连接好扩孔钻头，开始自下而上的扩孔钻进工序。扩大后的井筒直径一般为1～2m。扩孔钻进时破碎下来的岩屑靠自重落到下水平，由装载机或其它装载设备运出。

（4）收尾阶段。导孔全部扩透后，经过钻头吊装、主机放倒、清理工作面、井口防护等工作后结束施工。

（1）施工安全。和其它反井施工方法相比，反井钻机施工时，工作人员不需进入工作面，进行打眼、装药和临时支护等作业，工作人员都在环境和安全状况较好的上部，施工人员不再受落石、淋水、有害气体的伤害，避免了全事故的发生。

（2）工作效率高。反井钻机施工为机械化连续作业，速度快，比其它施工方法提高工效5－10倍。为后期施工创造了良好的条件，其综合效益显著。

（3）工程质量好。反井钻机采用滚刀机械破岩，对围岩破坏小，井壁光滑，有利于扩挖溜渣、通风、排水。

（4）反井钻机采用液压传动控制，操作简单，工人劳动强度低。
