负载换流

由负载提供换流电压称为负载换流（Load  Commutation）。

凡是负载电流的相位超前于负载电压的场合，都可以实现负载换流。

1）当负载为电容性负载时，就可以实现负载换流。

2）当负载为同步电动机时，由于可以控制励磁电流使负载呈现为容性，因而也可以实现负载换流。

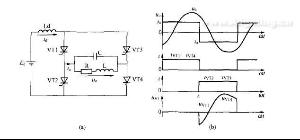

图a中电路是基本的负载换流逆变电路，四个桥臂有晶闸管构成。其负载是电阻电感串联后在和电容并联，整个负载工作在接近并联谐振状态而略呈容性。在实际电路中，电容往往是为改善负载功率因数，使其忽略呈容性而接入的。由于在直流测串入一个很大的电感L，因而在工作过程中可以认为电流基本没有脉动。

图b中是电路的波形，直流电电流值近似为恒值，四个臂开关的切换仅使电流流通路径发生改变，所以负载电流基本呈现为矩形波。因为负载工作在对基波电流接近并联谐振的状态，对基波的阻抗很大，而对谐波的很小，因此负载电压波形接近正弦波。
