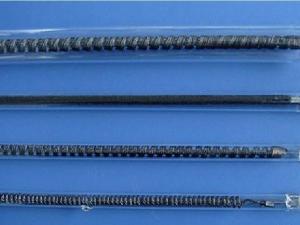

石英加热管

　　【品    名】:石英发热管

　　【绝缘材料】:远红外石英管

　　【发热材料】:OCr25Al5A Ni20Cr80

　　【冷态耐压】:1500V/3mA/1min

　　【冷态绝缘】:2MΩ

　　【输入电压】:从3V-380V,或根据客户要求定制

　　【功    率】:根据客户要求定制

　　【尺    寸】:尺寸可根据客户实际需求定制

　　【特    征】:安全可靠,功率相对集中,热转换效率高

　　【应    用】:电暧器、暖风机,微波炉等家用电器,机械设备需加热部位

　　2.聚酰亚胺电热膜

　　【品    名】:聚酰亚胺电热膜

　　【输入电压】:从3V-380V,或根据客户要求定制

　　【绝缘材料】:聚酰亚胺膜

　　【发热材料】:OCr25Al5A

　　【耐    温】:<180℃

　　【功    率】:原则上根据客户要求定制,但不可超过亚胺膜的承载能力

　　【尺    寸】:尺寸形状可根据客户实际需求定制,可为任意形状

　　【厚    度】:0.1-0.3mm

　　【特    征】:具有较好的韧性,可随意多次弯折卷圆。面发热,发热均匀。承受温度较高。厚度薄,占用空间位置小。有利于节约宝贵的产品空间

　　【应    用】:美容护理保健产品,卷发器,保温壶,户外监控镜头,照相机,摄影机镜头,开关电源,线路板加热,应急灯电池加热,抽油烟机及各种医疗器械上用的发热片等

　　3.硅橡胶电热膜

　　【品    名】:硅橡胶电热膜

　　【输入电压】:从3V-380V,或根据客户要求定制

　　【绝缘材料】:硅橡胶

　　【发热材料】:OCr25Al5A

　　【耐    温】:<300℃

　　【功    率】:原则上根据客户要求定制,但不可超过硅胶的承载能力

　　【尺    寸】:尺寸形状可根据客户实际需求定制,可为任意形状

　　【厚    度】:t2.0mm

　　【特    征】:具有较好的韧性,可随意多次弯折卷圆。面发热,发热均匀。承受温度高。厚度薄,占用空间位置小。有利于节约宝贵的产品空间

　　【应    用】:啡咖壶、保温杯、电池加热,煮牛肉锅,油桶加热器等

　　4.云母电热膜

　　【品    名】:云母电热膜

　　【输入电压】:从3V-380V,或根据客户要求定制

　　【绝缘材料】:云母板

　　【发热材料】:OCr25Al5A

　　【耐    温】:<350-400℃

　　【功    率】:原则上根据客户要求定制

　　【尺    寸】:尺寸形状可根据客户实际需求定制,可为任意形状

　　【厚    度】:<1mm

　　【特    征】:面发热,发热均匀,具一定的辐射能力 ,发热效率高,有双面发热,单面发热之分。承受温度高。厚度薄,占用空间位置小。有利于节约宝贵的产品空间

　　【应    用】:电暧器,面包机等^[1]

石英加热管(8)体积小、功率大：石英加热管首要采用集束式管状电热元件。热呼应快、控温精度高，综合热效率高。加热温度高：加热器设计最高任务温度可达850℃。介质出口温度平均，控温精度高。使用局限广、顺应性强：该加热器可合用于防爆或通俗场所，防爆品级可达dⅡB级和C级，耐压可达20MPa。寿命长、牢靠性高：该加热器采用非凡电热资料制造，设计外表功率负荷低，并采用多重维护，使电加热器平安性和寿命大大添加。可全主动化节制：依据要求经过加热器电路设计，可便利完成出口温度、流量、压力等参数主动节制，并可与机算机联网。节能结果明显，电能发生的热量简直100%传给加热介质。

流体防爆电加热器是一种耗费电能转换为热能，来对需加热物料进行加热。在任务中低温流体介质经过管道在压力效果下进入其输进口，沿着电加热容器内部特定换热流道，运用流体热力学道理设计的途径，带走电热元件任务中所发生的高温热能量，使被加热介质温度升高，电加热器出口获得工艺要求的高温介质。电加热器内部节制系统根据输出口的温度传感器旌旗灯号主动调理电加热器输出功率，使输出口的介质温度平均；当发烧元件超温时，发烧元件的自力的过热维护安装立刻割断加热电源，防止加热物料超温惹起蜕变、结焦、碳化，严峻时招致发烧元件烧坏，有用延伸电加热器运用寿命。

石英加热管1.无需远红外涂层，光谱辐射匹配吸收特性好，长期使用辐射性能不退变，电热转换效率高。比一般加热元件节能30%左右。

2.工作温度高，选择范围宽。其中用陶瓷帽封装型的，最高耐温达800℃。

3.升温快、热惯性小，耐高温、耐腐蚀，热化学性能稳定性好，使用寿命长，绝缘强度高。

4.无污染，是一种清洁型的加热器，符合现代生产高节奏、高品质的要求，适用于卫生要求高的家用电器上。

5. 设计、制造、安装都十分方便，经济安全。

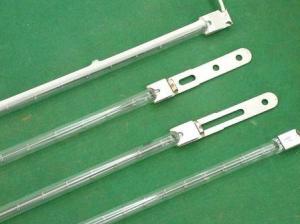

远红外加热管

又称卤素加热管：是在石英外壳内放入钨灯丝， 通过灯丝设计和外壳使灯丝使灯丝发光光谱在2400-3500K 范围。

分为民用和工业用。

民用的主要用于加热器，光波炉。

工业适用于几乎凡是需要加热的行业：印染、制鞋、涂装、食品、电子、医药、纺织、木材、纸业、汽车、塑料、家俱、金属、热处理、包装机械等等。

远红外加热管具有高密度、高热效、低能耗的显著特点。利用这种管作为加热元件的加热器、烘箱烘道等加热设备比普通红外加热能大大地提高工作效率，缩短加热周期，节约设备所占空间，节约能源，降低生产成本。

﹡波长可控制在0.76um-2um和2um-16um.并根据被加热物体的物理特性选择不同的波长加热管。热效率可达86%以上。

﹡高红外加热管的热惯性很小。通电后0.8秒可达额定功率的50%，约1秒钟可达额定功率的80%，约2秒钟可达额定功率运行，升温、降温迅速。

﹡高红外加热管可在管壁的一定部位喷涂金、钛等的重金属形成定向反射层，可大大提高热效率，降低反射罩的温度。

﹡高红外加热管的使用寿命在3000-5000小时（根据不同的使用环境），

﹡高红外加热管自身体积小，而功率可做的很大。如φ12mm长300mm的加热管功率可做到1KW。我公司的产品功率从300W-6000W，电压有110V、220V、380V，长度从60mm-2000mm 都有成品，并可根据用户的需要生产各种非定型管。

红外线卤钨灯管属于热辐射光源，该灯具有安装方便，不需任何附件、交直流电路都能使用等优点。主要用于工业加热或烘干，如：线路板对接、各种烘漆、胶片、加温等。使用时清洁、卫生、温度可控，可在常压下进行烘干、加热、也可在真空中工作。红外线卤钨灯，可水平使用、也可对特殊设备进行直立加热，可生产出不同色温的近、远红外线，在灯的光谱上，可采用不同形状的钨丝做加热光源。如：三角灯丝、连体式灯丝（连体式是指灯丝和支架是一体的）、间歇式灯丝及一些其它材料的加热光源等。石英远红外灯与近红外灯采用透明或半透明、磨砂或乳白、石英玻璃作为灯管外壳，可产生近、远红外辐射谱线。并可应客户要求另行设计生产不同长度、不同色温、不同形状的单、双孔红外线。

碳纤维发热体是本世纪最具竞争力的高科技材料，它的出现在电热领域掀起了一场新的革命，碳纤维发热体替代金属发热体将成为一种必然的趋势。

碳纤维红外线石英电热管是一种区别于金属丝、卤素等传统电热管的高科技产品，具有使用寿命长、电热转换效率高、红外线辐射、健康环保等优异性能。

一、产品简介：

1、产品简介

本产品发热体基材为进口碳纤维发热体，具有功率余量大、耐高温、高热能力强、使用寿命长、且功率可随意调节等优点。碳纤维红外线石英电热管产品，符合GB/T2423、3-1993电子电工产品基本环境实验规规程，试验Ca：恒定湿热实验方法及GB4706﹒1-1992家用和类似电器的安全通用要求。

2、产品性能特点

* 电气性能稳定

碳纤维石英电热管通电以后，在频繁启动、关闭和长期连续工作中，功率稳定在一定公差范围之内，不会产生任何的瞬间功率冲击。

*热效率高，碳纤维发热体是纯黑体材料，在电热转换过程，可见光很少，电热转换效率达95%以上，比镍、铬、钨、钼等到材料作为发热体的加热器，可节能30%；在相同功率下，比镍铬金属电热管辐射温度高30℃，比钨钼丝石英电热管高15℃。发出的红外线，被人体、衣物、水等直接吸收性特强，在热传递过程中热量损失小；对碳水化合物吸收更强，有良好碳原子谐振效应，产品效能大大提高。

碳纤维发热体具有升温迅速、热滞后小、发热均匀、热辐射传递距离远、热交换速度快等特点。工作过程中光通量远远小于金属发热体的电热管（见下表），电热转换效率高达95%以上（也就是说你用1000w的普通电热管，用碳纤维电热管的时候只需要700w）。

*远红外和实用性集于一身

碳纤维石英电热管的能量发射方式是以远红外辐射为主，其中远红外辐射效率达到了70%以上。碳纤维石英电热管在通电以后，会辐射出可以加热物料的红外线能量。远红外线辐射加热灯管的红外线辐射波长为2.3--14μm，主要用于高红外加热技术，以高密度、高能量、高强辐射方式对工件加热，适合现代生产工艺高产量、高品质的要求。这段波长的远红外线谱被称为“生命之光”，占整体波长的80%以上。同时它能够被空气中的水分子吸收产生共振摩擦热效应，实现了快速提高采暖环境温度的作用。特别是能有效的活化人体组织细胞、促进血液循环、加速新陈代谢、增强免疫能力，同时还具有防臭除湿抗菌等效果。

*使用寿命长

碳纤维石英电热管，其寿命≥6000小时以上，在频繁启动、关闭和长期连续工作中，发热体无氧化和击穿现象，发热光色均匀、管壁内外清洁。

*产品特性

与金属发热体不同，碳纤维本身的特性，它完全避免了电磁场的产生。在烤漆设备上应用避免了传统方式漆的表面凹凸不平的现象，使质量品质得到进一步提高。

二、技术参数

三、碳纤维红外石英电热管与金属发热体电热管光通量比较

四、产品用途：

本产品广泛应用于取暖器、暖风机、浴霸、远红外理疗、美容仪器等各类取暖及远红外保健领域。

本产品广泛应用于食品烘干机械、茶叶烘干机械、假发烘干等烘干和干燥及各类远红外烘干（干燥）烤箱领域。

本产品广泛应用于烤漆、喷塑、塑料设备等及各种烘干通道。

本产品广泛应用于蔬菜大棚保温种植、泵房干燥、除潮等领域。

本产品广泛应用于消毒柜、光波炉、面包机、多士炉、食品烤箱等。

本产品广泛应用于各类酸质的加温、化学反应釜等化工领域。

五、安装使用注意事项：

1、水平安装时倾斜度不大于30度。

2、使用时配用铝反射罩或不锈钢反射罩，平面或抛物面反射罩。但抛物反射罩最佳：提高辐射的利用率高，本厂可代加工。

3、应避免剧烈振动和摇动。

4、加热元件与被加热物之间距离最佳控制为150一450毫米为宜，视烘干物体的具体状况而定。

5、石英加热元件属脆性材料，安装使用时应注意安全、使用时根据被加热物件的具体情况，采取必要的防护措施，以免产生机械损伤。

远红外加热管（石英加热管的形状包括碳纤维加热管）

六、碳纤维加热管的主要特点

1. 电热转换效率高,节能效果显著 　碳纤维发热体是纯黑体材料，在电-热转换过程，可见光很小，电热转换效率达95%以上,比镍铬、钨钼等材料作为发热体的加热器，可节能30%； 　在相同功率下，比镍铬金属电热管辐射温度高30℃，比钨钼丝石英电热管高15℃。 　发出的远红外线，被人体、衣物、水等直接吸收性特强，在热传递过程中热量损失小；对碳水化合物吸收性更强，有良好碳原子谐振效应，产品效能大大提高。 　2. 无瞬间电流冲击 　燃点不需要镇流器，起动时无脉冲电流冲击，使点灯电源、保护电路简单化，电源及相关电器使用寿命延长。 　3. 热辐射指向高，可提高设计定向热辐射。 　4. 环保 　无光污染，不刺激眼睛和灼伤皮肤；无紫外线辐射和有害气体及高频辐射。 　5. 红外线辐射效率高， 　碳纤维红外线石英电热管红外波长范围在2.0-10μm之间，电热辐射转换效率≥70%以上。 　红外线具有很强的反射性、渗透性和共振性，可穿透3~7mm。 　碳纤维红外线石英电热管与金属发热体的红外线等相比，有机物吸收波长、红外辐射强度分别提高30%以上。用碳纤维红外线石英电热管照射加工食品，因红外辐射渗透性强，调理时间短，食品食感能保持原汁原味。用碳纤维红外线石英电热管烤漆，能够有效地提高油漆表面质量，增加漆膜附着力度、强度更高，亮度更亮、韧性更好。加热制成的取暖器，因红外辐射强度高，具有促进人体血液循环的功能，有益人体健康，被誉为保健型取暖器。 　6. 耐酸性、耐腐蚀性强 　石英玻璃是良好的耐酸材料（氢氟酸除外），相当耐酸陶瓷的 30 倍，相当于不锈钢（镍铬合金）的 100多倍。 　7. 使用平均寿命长达6000小时以上; 　8. 耐冷热骤变性强 　石英玻璃管加热到1100度，迅速投入到冷水中，也无异常。 　9. 产品工作温度范围大

石英加热管的漏电与解决方法介绍：

1、未接好地线；

2、电热管绝缘损坏（这个可能就是绝缘氧化镁粉的问题，或者接头绝缘性问题）；

3、电热管烧坏与杯体短路；

4、清洁不当，水碰到不锈钢电热管的接线柱；

5、电路导线脱落与杯体相碰；

6、电热插座或电源插头污垢太多；

7、水质太差，结水污严重；

1、按要求接好地线并检查是否正确；

2、检查修理若还出现这样事件建议更换；

3、电热管已损坏更换同规格电热管；

4、正确进行清洁并干燥处理不锈钢加热管；

5、检查脱落导线，重新焊牢；

6、正确进行清洁并干燥处理；

石英发热管适用于加热空气、油、水、化学介质、热压模，熔化盐、碱及低熔点合金等。具有热效率高、使用寿命长、机械强度高、安装方便、安全可靠等特点。
