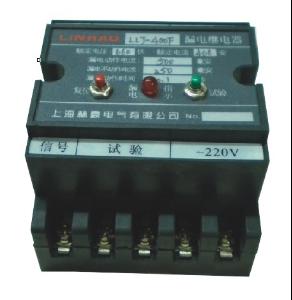

漏电继电器

      适用于交流电压至660V，频率为50Hz，电流至1500A及以下漏电继电器中性点接地电路中。

      该继电器可与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。

      该继电器体积小，安装使用方便，动作值固定分档可调，动作可靠，连续供电稳定，操作简易。能适应各地用户，可以用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接接触保护。

       它适用于电源系统中心点直接接地的低压配电系统。是安全使用的网改最新产品。该继电器的动作时间分快速型和延时型，配合使用进行分级选择保护，完全可替代过去LLJ-□F（S）、LLJ-□H（S）、JD1及JD3系列漏电继电器。

 产品参数

●额定值

　　电压额定值：额定电压AC380V、AC660V、AC690V、AC1140V。

　　工作电压值：DC24V、AC110V、AC127V、AC220V、AC380V。还可根据客户要求定制。

　　电源电压允许变动范围：电压变动为额定电压0.7至1.3倍或宽电源电路。

　　额点电流值：16A、25A、32A、40A、63A、80A、100A、125A、200A、250A、320A、400A、630A、800A、1000A、1500A、1600A、2000A。非标额点电流也可以定做。

　　●动作值

　　漏电动作电流：常规或用户自定义，也可50-500mA分挡或可调。

　　漏电不动作电流：漏电动作电流一半。

　　漏电动作时间：延时型 0.2-2S。

　　快速型≤0.1S 。

　　●重要参数

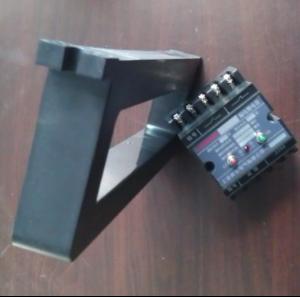

　　互感器孔径圆形（L型）：M25、M45、M75、M100、M160、M220。

　　矩形方型（跑道式）：45*160、45*220、45*260、45*320、45*450等。

　　输出触点形式：一开一闭。

　　●其它参数

　　触点容量：继电器输出触点能断开不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA。继电器可长期接通5A。

　　功率消耗：额定电压下均不大于5W。

　　环境温度：-10℃~+50℃。

　　介质强度 继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值）交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。

　　绝缘电阻：继电器各导电端子连在一起对外露的非金属部分和外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不大于300MΩ。

　　电寿命：继电器触点接点接于规定容量的电路负荷中，电寿命为100000次。

       该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、 电子线路、试验回路及出口继电器组成其工作原理如下：当穿过零序互感器的电路发生对地漏电时IA+Ib+IC+iN≠0.零序电流互感器付边就产生一个感应信号，此信号经电子电路处理，当漏电电流达到动作值时，使可控硅导通，出口继电器动作，利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的

       LLJ系列、（LLJ-32F，LLJ-32H，LLJ-63F，LLJ-63H，LLJ-100F，LLJ-100H，LLJ-200F，LLJ-200H，LLJ-320F，LLJ-320H，LLJ-400F，LLJ-400H，LLJ-630F，LLJ-630H，LLJ-800F，LLJ-800H，LLJ-1000F，LLJ-1000H，HLJ-100F，HLJ-100H，HLJ-200F，HLJ-200H等等）JD1系列（JD1-100，JD1-200等）、JD3系列（JD3-40，JD3-100，JD3-200，JD3-400，JD3-800，JD3-1000等）。
