流线图

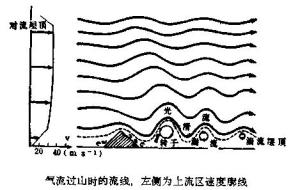

图1 气流过山时的流线图流线图（streamline chart）是指表示某一瞬间气流运行状况的图。流线图上绘有流线，用箭头表示气流的流向，流线上处处都与相应点的风向相切，有时在流线图上还分析等风速线。^[1]

流线图是常用的高空辅助图之一，其他常见高空辅助图包括等熵面图、变高图、温度对数压力图等，可根据工作需要选用。^[2]

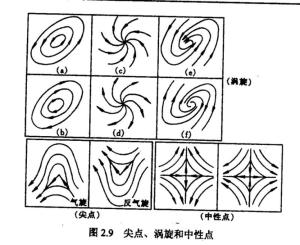

图2尖点、涡旋和中性点流线图犹如表征瞬间流动状态的摄影照片，如图1为气流过山时的流线图。^[1]

流线图的特点是^[2]：

（1）流线能起止于图边，也能起止于中间（当风向有剧变的地方）。

（2）流线可以合并、汇合，也可以分交，但不能交叉。因在交叉点上风向不可能有两个方向。

（3）流线的疏密程度可视风速大小而定，风速大（小），流线应画得密（稀）些。

（4）风场有渐近线、波和奇点三种基本流型，其中奇异点又可分为尖点、涡旋和中性点（图2）。

流线分析是风场分析的重要部分。根据测站的实际风矢，结合大气运动流型绘制流线，流线的箭头指明气流运行的方向，流线上每一点都与通过该点的实测风矢相切，流线的疏密程度与风速大小成正比。在低纬地区，由于科里奥利力小，气压场不能近似表示流场，所以必须用流线图；即使在中高纬度地区，流线图也可以很好地反映中小尺度天气系统的发生、发展情况。^[1]

在天气分析中，常用流线、等风速线法和等风向线分析流场。^[2]

有时在流线图上还分析等风速线。一般通过实测风描绘，可大致反映空气中气流真实运动情况。

流线是指表征某瞬间流动状态的几何曲线，曲线上任一点的切向跟该点流动方向相吻合。^[1]用箭头表示风的方向，等风速线是相同风速点的联线。^[2]

设u,v,w为直角坐标系（o—x，y，z) 中流速矢的三个分量，则流线的微分方程为

由此积分可得流线方程和相应的图形。按流线与流速矢相切来定性绘制流线时，通常以经过任一点的流线间距与该点流体速率成反比为原则。流线与迹线都是用以表征流场的空间图线，但涵义不同。

通过分析等风向线，也可以间接地分析流线。流线除能起于图的边缘外，也能起于风向有急剧变化的地方。流线不能交叉，因为在交叉点上有两个切线方向，而风向在一点只能有一个方向。流线的疏密可以反映风速，流线疏反映风速小，反之亦然。
