主要参数

格式 宽度 长度 对角线 面积 焦距系数 代表机型
中画幅 33.0 44.0 55.0 1452 0.7 宾得645D
全画幅 24.0 36.0 43.4 864 1.0 全画幅单反
Red Epic 14.6 27.7 31.3 404 1.3 Red Epic
35电影机 13.7 24.4 28 334 1.4 Red One
Super 35mm 13.8 24.6 28.0 339 1.4 佳能C300
APS-C 15.6 23.5 28.3 368 1.5 尼康及其他APS-C格式单反
APS-C 14.9 22.3 27.3 329 1.6 佳能APS-C格式单反
1.5" 14.0 18.7 23.4 262 1.9 佳能G1 X
4/3 13.5 18.0 22.4 243 2.0 4/3及M4/3相机
尼康CX 8.8 13.2 15.8 116 2.7 尼康1系列
Super 16 7.4 12.5 14.5 93 3.0 Super 16胶卷
2/3" 6.6 8.8 11.0 58 4.0 富士X1-
1/1.7" 5.6 7.4 9.5 42 4.6 佳能G12
1/1.8" 5.3 7.2 8.9 38 4.8 高端便携相机
1/2" 4.8 6.4 8.0 31 5.4 摄像头
1/2.5" 4.3 5.8 7.2 25 6.0 低端便携相机
1/3" 3.6 4.8 6.0 17 7.2 摄像头

分层

格式 宽度 长度 对角线 面积 焦距系数 代表机型
中画幅 33.0 44.0 55.0 1452 0.7 宾得645D
全画幅 24.0 36.0 43.4 864 1.0 全画幅单反
Red Epic 14.6 27.7 31.3 404 1.3 Red Epic
35电影机 13.7 24.4 28 334 1.4 Red One
Super 35mm 13.8 24.6 28.0 339 1.4 佳能C300
APS-C 15.6 23.5 28.3 368 1.5 尼康及其他APS-C格式单反
APS-C 14.9 22.3 27.3 329 1.6 佳能APS-C格式单反
1.5" 14.0 18.7 23.4 262 1.9 佳能G1 X
4/3 13.5 18.0 22.4 243 2.0 4/3及M4/3相机
尼康CX 8.8 13.2 15.8 116 2.7 尼康1系列
Super 16 7.4 12.5 14.5 93 3.0 Super 16胶卷
2/3" 6.6 8.8 11.0 58 4.0 富士X1-
1/1.7" 5.6 7.4 9.5 42 4.6 佳能G12
1/1.8" 5.3 7.2 8.9 38 4.8 高端便携相机
1/2" 4.8 6.4 8.0 31 5.4 摄像头
1/2.5" 4.3 5.8 7.2 25 6.0 低端便携相机
1/3" 3.6 4.8 6.0 17 7.2 摄像头

微型镜头

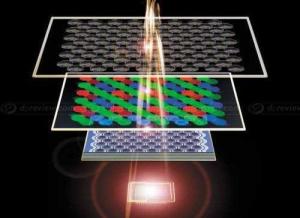

假如分解CCD,你会发现CCD的结构为三层,第一层是“微型镜头”,第二层是“分色滤色片”以及第三层“感光层”。

分色滤色片

我们知道,数码相机成像的要害是在于其感光层,为了扩展CCD的采光率,必须扩展单一像素的受光面积。但是提高采光率的办法也轻易使画质下降。这一层“微型镜头”就等于在感光层前面加上一副眼镜。因此感光面积不再因为传感器的开口面积而决定,而改由微型镜片的表面积来决定。

感光层

CCD的第二层是“分色滤色片”,有两种分色方式,一是RGB原色分色法,另一个则是CMYK补色分色法这两种方法各有优缺点。首先,我们先了解一下两种分色法的概念,RGB即三原色分色法,几乎所有人类眼睛可以识别的颜色,都可以通过红、绿和蓝来组成,而RGB三个字母分别就是Red, Green和Blue,这说明RGB分色法是通过这三个通道的颜色调节而成。再说CMYK,这是由四个通道的颜色配合而成,他们分别是青(C)、洋红(M)、黄(Y)、黑(K)。在印刷业中,CMYK更为适用,但其调节出来的颜色不及RGB的多。

原色CCD的优势在于画质锐利,色彩真实,但缺点则是噪点问题。因此,大家可以注重,一般采用原色CCD的数码相机,在ISO感光度上多半不会超过400。相对的,补色CCD多了一个Y黄色滤色器,在色彩的分辨上比较仔细,但却牺牲了部分影像的分辨率,而在ISO值上,补色CCD可以容忍较高的感光度,一般都可设定在800以上

市场应用

CCD的第三层是“感光片”,这层主要是负责将穿过滤色层的光源转换成电子信号,并将信号传送到影像处理芯片,将影像还原。

Super CCD EXR结构Super CCD EXR结构传统的照相机胶卷尺寸为35mm,35mm指的是胶卷的高度为35mm,早期是指电影的胶卷,由于上下两端有齿孔,所以有效高度为24mm,这种胶片的单幅图像感光面积为24mm*36mm。换算到数码相机,对角长度约接近35mm的,CCD/CMOS尺寸越大。在单反数码相机中,很多都拥有接近35mm的CCD/CMOS尺寸,例如尼康的D100,CCD/CMOS尺寸面积达到23.7 x 15.6,比起消费级数码相机要大很多,而佳能的EOS-1Ds的CMOS尺寸为36 x 24mm,达到了35mm的面积,所以成像也相对较好。

重要新闻

市面上的消费级数码相机主要有2/3英寸、1/1.8英寸、1/2.3英寸、1/2.5英寸、1/2.7英寸、1/3.2英寸。CCD/CMOS尺寸越大,感光面积越大,成像效果越好。

但假如在增加CCD/CMOS像素的同时想维持现有的图像质量,就必须在至少维持单个像素面积不减小的基础上增大CCD/CMOS的总面积。更大尺寸CCD/CMOS加工制造比较困难,成本也非常高。因此,CCD/CMOS尺寸较大的数码相机,价格也较高。感光器件的大小直接影响数码相机的体积重量。超薄、超轻的数码相机一般CCD/CMOS尺寸也小,而越专业的数码相机,CCD/CMOS尺寸也越大。

CCD上感光组件的表面具有储存电荷的能力,并以矩阵的方式排列。当其表面感受到光线时,会将电荷反应在组件上,整个CCD上的所有感光组件所产生的信号,就构成了一个完整的画面。
