管片式换热器

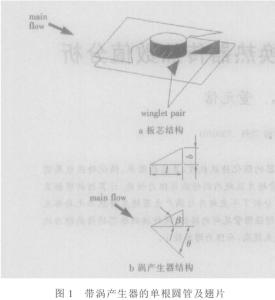

带涡产生器的单根圆管及翅片管片式换热器芯子由一组顺排或错排排列的管束和套在其上的许多平行板片组成。为强化管外侧换热性能，通常在翅片上加工出各种扰流结构。如图《带涡产生器的单根圆管及翅片》所示为带小翼式纵向涡产生器(LWVG)的圆管管片式换热单元。

‘

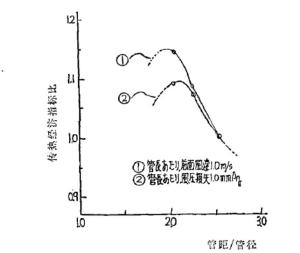

传热经济指标比如图《传热经济指标比》所示，由于管距减小，经济效果逐渐提高，放热系数增加;但随着管距减小，传热面积亦减小，经济效果降低。因此，其中必然存在着经济效果的最佳值。另外，由图还可以看出，空气流动阻力一定时，由于管距减小使风速降低，比迎面风速一定时经济效呆降低。迎面风速一定时，管距/管径在2.0时;空气流动阻力一定时，管距/管径在2.2时经济效果最好。

根据单位材料费最低、放热系数最高的原则求得实际应用中最适宜的管距。管子配置成正三角形的换热器迎面风速一定时，管距为20.4毫米的换热器，其管外侧放热系数值为管距25.4毫米换热器的1.5倍时，换热器的经济效果最好。
