板状天线

天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。根据方向性的不同，天线有全向和定向两种。下面主要讲解一下它们之间的区别以及相关参数。

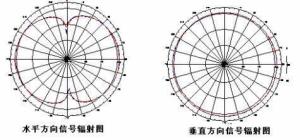

全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性，在垂直方向图上表现为有一定宽度的波束，一般情况下波瓣宽度越小，增益越大。全向天线在通信系统中一般应用距离近，覆盖范围大，价格便宜。增益一般在9dB以下。右图所示为全向天线的信号辐射图。全向天线的辐射范围比较象一个苹果 。

也称板状天线，在在水平方向图上表现为一定角度范围辐射，也就是平常所说的有方向性，在垂直方向图上表现为有一定宽度的波束，同全向天线一样，波瓣宽度越小，增益越大。定向天线在通信系统中一般应用于通信距离远，覆盖范围小，目标密度大，频率利用率高。有通过反射板的定向天线，也有通过阵列合成而成（成本太高，特别相控阵天线，一个移相器有上千块，一个T/R组件大概上万），增益可达到20dB以上。

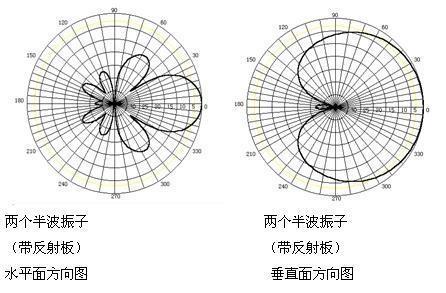

在卫星通信中用到高增益螺旋天线。我们也可以这样子来思考全向天线和定向天线之间的关系：全向天线会向四面八方发射信号，前后左右都可以接受到信号，定向天线就好像在天线后面罩一个碗状的反射面，信号只能向前面传递，射向后面的信号被反射面挡住并反射到前方，加强了前面的信号强度。下图为定向天线的信号辐射图。
