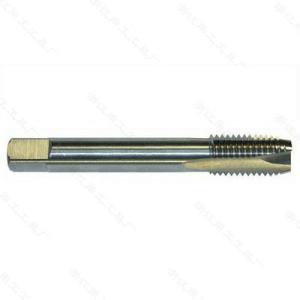

螺尖丝锥(4)加工螺纹时切屑向前排出。它的芯部尺寸设计比较大,强度较好,可承受较大的切削力。加工有色金属、不锈钢、黑色金属效果都很好,通孔螺纹应优先采用螺尖丝锥。
比较适合加工有色金属,与上述切削丝锥工作原理不同,它是对金属进行挤压,使之塑形变形,形成内螺纹的。挤压成形的内螺纹金属纤维是连续的,抗拉,抗剪强度教高,加工的表面粗糙度也较好,不过挤压丝锥底孔要求较高:过大,基础金属量少,造成内螺纹小径过大,强度不够。过小,封闭挤压的金属无处可去,造成丝锥折断。计算式为:底孔直径=内螺纹公称直径-0.5螺距。
根据使用方法,常分为手用丝锥、机用丝锥、螺母丝锥(用于在螺母加工机床上切制螺纹)、板牙丝锥(用于切制和校正板牙螺纹)、管螺纹丝锥和锥形螺纹丝锥。
是切制普通螺纹的标准丝锥。中国习惯上把制造精度较高的高速钢磨牙丝锥称为机用丝锥,把碳素工具钢或合金工具钢的滚牙(或切牙)丝锥称为手用丝锥,实际上两者的结构和工作原理基本相同。通常,丝锥由工作部分和柄部构成。工作部分又分切削部分和校准部分,前者磨有切削锥,担负切削工作,后者用以校准螺纹的尺寸和形状。
分类 | 特长 | 用处 |
直槽丝锥 | 直槽 | 高硬度的加工材料 |
刃部强度大,丝锥刚性好 | 易引起刀具磨损的材料 | |
攻丝时螺距变形小 | 切削呈粉末状的材料 | |
切削锥长度容选择容易 | 攻丝深度短的通孔 | |
复磨容易 | ||
螺旋槽丝锥 | 螺旋槽 | 切削呈连续卷曲状的材料 |
可攻丝至盲孔最下部 | 盲孔 | |
切削不会残留,排屑效果好 | 内壁带轴向槽的孔 | |
吃入底空容易 | ||
切削铰轻快 | ||
挤压丝锥 | 利用塑性原理加工内螺纹 | |
无切屑排出 | 通孔、盲孔的兼用 | |
内螺纹精度稳定 | 延伸性良好的材料 | |
抗折损强度大 | ||
螺尖丝锥 | 刃倾角槽 | 切削呈连续卷曲状的材料 |
无切屑堵塞状况 | 通孔 | |
抗折损伤强度大 | 内壁带轴向切槽的孔 | |
切屑性能锋利 | 高速加工 |
