混合放大器

正是在这里，各种不同的音频信号以尽可能小的相互干扰结合在一起。

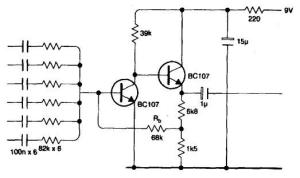

图1 调音台的混合放大器

立体声混合放大器的一个例子（Brice，1990）示于图1，它基于传统的组合晶体管电路。这里的困难是R_b电阻的选择。正是这个电阻与输入电阻的结合，才决定了每一个输入在最后输出中所占的比重。^[1]

在扩音机中接在前置放大器后面的就是混合放大器。一般扩音机的前置放大器都有好几路，它们的输出讯号混合在一起后再加到后面的放大器去放大。这种放大器就称作“混合放大器”。^[2]

在商业电视广播中，很少用单个的摄象机系统。相反地，由单个演播室或节目源产生的完整节目总有两架到四架摄象机，虽然在一个节目中通常用的“实况”摄象机不超过三架。此外，一个演播室节目一般有一架或两架电影摄象机，测视图以及电台标志图。节目导演或者他的助手应随心所欲地从若干输人信号中选择任何一种，并且能以各种不同的方式来进行这种选择。^[3]

混音器是指在音响电路中，将几路来源不同的音频信号经过适当电路混合后，共同进人放大器放大的一种电路。开关型混音器与传统混音器的不同之处在于任一时刻进入混合放大器的信号只有一路，在电子开关的作用下，各路信号以极快的速度被轮流切换输入到混合放大器中，只要轮流切换的速度足够大，在听觉上会感到任何时候各路的信号都是一起播放出来的。由于各路信号具有相对的独立性，使整个放大器的信噪比得以提高，线性较好，且输入信号的动态范围扩大，失真度减小。若以适当的方式来控制切换速度，就可以产生余音缕缕，给人以迫近或远去的感觉。^[4]
