74HC245另外，也可以使用74HC244等其他缓冲门电路。74HC244是单向，74HC245是双向。

74HC245实物图:

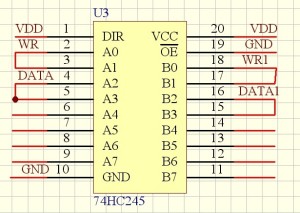

第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。

第2~9脚“A”信号输入输出端，A0=B0，A7=B7，A0与B0是一组，如果DIR=“1”OE=“0”则A1输入B1输出，其它类同。如果DIR=“0”OE=“0”则B1输入A1输出，其它类同。

第11~18脚“B”信号输入输出端，功能与“A”端一样，不再描述。

第19脚OE，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用。

第10脚GND，电源地。

第20脚VCC，电源正极。

TRUTH TABLE真值表

H=高电平 L=低电平 ×=不定

Absolute Maximum Ratings绝对最大额定值

Supply Voltage电源电压(VCC)

-0.5 to -7.0V

DC Input Voltage DIR and G pins (VIN) 直流输入电压方向和G引脚（输入电压）

-1.5 to VCC -1.5V

DC Input/Output Voltage (VIN, VOUT)直流输入/输出电压

-0.5 to VCC -0.5V

Clamp Diode Current 钳位二极管电流(ICD)

±20 mA

DC Output Current直流输出电流，每个引脚（输出）

±35 mA

DC VCC or GND Current, per pin (ICC)

±70 mA

Storage Temperature Range 储存温度范围(TSTG)

-65℃ to -150℃

Power Dissipation (PD)功耗

(Note 3)

600 mW

S.O. Package only

500 mW

Lead Temperature (TL) (Soldering 10 seconds)

260℃

第1脚DIR，为输入输出端口转换用， DIR=“1”高电平时信号由“A”端输入“B”端输出， DIR=“0”低电平时信号由“B”端输入“A”端输出。第2～9脚“A”信号输入输出端，A1=B1﹑﹑﹑﹑﹑﹑A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。如果DIR=“0”G=“0”则B1输入A1输出，其它类同。 第11～18脚“B”信号输入输出端，功能与“A”端一样，不在描述。第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用 第10脚GND，电源地。第20脚VCC，电源正极。

245是方向可控的八路缓冲器，主要用于实现数据总线的双向异步通信。为了保护脆弱的主控芯片，通常在主控芯片的并行接口与外部受控设备的并行接口间添加缓冲器。当主控芯片与受控设备之间需要实现双向异步通信时，自然就得选用双向的八路缓冲器了，245就是面向这种需求的。常见于同并口液晶屏、并口打印机、并口传感器或通讯模块等设备的接口上。
