美国B-52轰炸机

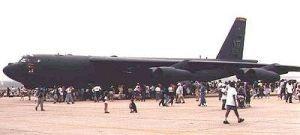

  B-52H, 巴克斯达尔空军基地，路易西安纳州

美国B-52轰炸机（Stratofortress）是美国波音飞机公司研制的八引擎远程战略轰炸机，用于替换B-36轰炸机执行战略轰炸任务。1948年提出设计方案，1952年第一架原型机首飞，1955年批生产型开始交付使用，先后发展了B-52A、B、C、D、E、F、G、H等8种型别，1962年停止生产，总共生产了744架飞机。90年代是B-52轰炸机使用的鼎盛时期，有600多架B—52各型飞机在美国战略空军服役，以后大多数早期型别先后退役。美国空军现在预算让B-52一路服役至2050年。这使得服役时间高达90年。美军愿意让B-52继续服役的其中一个原因是B-52是目前美国战略轰炸机当中可以发射巡航导弹的唯一机种。

1.研发背景

1954年5月，美国驻莫斯科大使馆武官查尔斯·泰勒观看苏联红场阅兵时，发现苏联数百架神秘的喷气式轰炸机一个编队接一个编队通过红场上空，而护航的米格-17战斗机伴随在轰炸机左右，犹如小蜻蜓。五角大楼立即启动了所有的情报侦察手段，查明那是苏联米亚西舍夫设计局最新设计的米亚-4“野牛”战略轰炸机。美苏之间出现了事实上的“轰炸机差距”。苏联阅兵后不到一周，美国战略空军司令部决定采取行动，以查明苏联人到底部署了多少架“野牛”。1954年5月8日早7时，美国战略空军第91侦察联队驻英国费尔福德皇家空军基地的一架RB-47E侦察机对苏联基地展开侦察。事后，美国声称RB-47E带回了极有价值的情报，有了这些情报，美国人就有了发展新型战略轰炸机的借口。B-52“同温层堡垒”战略轰炸机作为“野牛”机群的制衡力量迅速出现在美军序列中。但美国人没想到的是，B-52的对手纯粹是子虚乌有，“野牛”确实研制出来了，但数量不多，阅兵式飞越红场时它们不断变换队形，反复飞过红场上空，制造了飞机满天的假象。

2.研发历程：实际上，美国陆航部队于1945年就开始实施一项计划，设计第二代战略轰炸机以取代B-36。1946年，陆航进一步对该轰炸机进行需求定义后授予波音公司一份合同，设计这种新型轰炸机。最初的要求是该型机能携载4540公斤炸弹，航程达5000英里，战术作战高度为10675米，巡航速度至少每小时724公里。

为找到一种新的发动机能满足新型轰炸机的上述速度和航程需求，波音公司自己拿钱展开一项研究，即新型轰炸机能够使用普惠公司正在设计的一种新型发动机。研究结果促使B-52轰炸机上安装8台喷气式发动机的设计的出现。

1949年初，波音公司制造了两架原型机XB-52和YB-52，这两架飞机各重177060公斤，主要用来对最初的设计进行改进。

主要设计重点是飞机和系统复杂性最低，而性能优越。B-52的直通式设计达到这一要求，并且提高系统的效用性和功能的可靠性。1952年，原型机的成功进行了测试，其性能超过了最初的设计要求。根据原计划，最初制造出的13架飞机一般是要用来进行测试的，但只有最先制造出的3架B-52A型机用来进行研究工作，而余下10架B-52B型机直接装备现役部队。1955年6月，战略空军司令部接受了第1架B-52，城堡空军基地成为B-52的第一个基地，洛林和韦斯托弗基地也于56年底开始接受B-52。B-52的制造采用了组装生产的方法，这种方法极大提高了B-52武器系统的最终效用。

  B-52轰炸机在起飞

翼展：56.39米

机长：49.05米

机高：12.40米

乘员：6人

最大平飞速度：M0.95／1014公里／小时（高度11000米）

最大允许表速：741公里／小时

最大巡航速度：909公里／小时（高度 11000米）

低空突防速度：652—676公里／小时

机翼面积：371.60米2

最大爬升率：17米／秒

空重：84000公斤

正常起飞重量：221350公斤

实用升限：13250米

作战半径：7400公里

转场航程：16100公里

续航时间：19小时

最大载油量：125200公斤

最大载弹量：27200公斤

最大翼载荷：616公斤／米2

最大使用过载：2.8g

起飞滑跑距离：2900米

着陆滑跑距离：1615米

动力装置：8台TF33-P-3涡扇发动机，单台推力75.6千牛（7718公斤），推重比42.6牛／公斤

主要设备：AN／ABS-9A火控系统，远距通信、导航设备，电子干扰设备，雷达告警系统等

武器装备：1门20毫米 M-61六管机炮；弹舱和翼下可挂20枚AGM-69A空地导弹，或挂常规炸弹或核弹等

B-52轰炸机

美国B-52轰炸机

1.武器装备

B-52不同型号飞机的尾部装有不同的机枪，G型机装备有AN/ASG-15防御火控系统，控制4挺0.50口径的机枪。H型机使用AN/ASG-21防御火近代系统，控制M61A1型20毫米机炮。

B-52载弹量非常大，能携带31500公斤各型核弹和常规弹药。核弹有：20枚空射巡航导弹、12枚斯拉姆导弹（外部）、12枚高级巡航导弹（外部）、2枚B53（内部）、8枚B-61（内部）、8枚B-63（内部）。常规弹药：51枚CBU-52（27枚内部、18枚内部）、51枚CBU-58（27枚内部、18枚外部）、51枚CBU-71（27枚内部、18枚内部）、30枚CBU-87（6枚内部，18枚外部）、30枚CBU-89（6枚内部，18枚外部）、30枚CBU-97（6枚内部，18枚外部）、51枚M117、18枚MK20（外部）、51枚MK36、8枚MK41、12枚MK52、8枚MK55、8枚MK56、51 Mk 59、8枚 Mk 60、51枚 Mk 62、8枚 Mk64、8枚 Mk65、51枚MK82、18 枚MK84。精确制导弹药：18 联合直接攻击弹药（12枚外部）、30枚风力修正弹药布撒器（16枚外部）、8枚AGM-84鱼叉、20枚AGM-86C空射巡航导弹。8枚 AGM-142突眼、18 AGM-154联合防区外武器(JSOW)、12枚AGM-158联合空地防区外武器(JASSM)。

2.主要机载设备

攻击电子系统： AN/APQ-156战略雷达、AN/ASQ-175控制显示器、AN/AYK-17数字数据显示器、AN/AYQ-10弹道计算机。

自卫性系统：AN/ALQ-117主动干扰设备、AN/ALQ-122假目标生成器、AN/ALQ-153尾部告警设备、AN/ALQ-155干扰能源管理系统、AN/ALQ-172(V)2电子干扰系统、AN/ALR-20 全景干扰雷达告警接收机、AN/ALR-46数字告警接收机、AN/ALT-32噪音干扰器、12枚AN/ALE-20红外曳光弹、6枚AN/ALE-24泊丝投放器、

导航系统：AN/ANS-136惯性导航系统、AN/APN-224 雷达高度计、AN/ASN-134航向参考设备、AN/AVQ-22微光电视光电显示系统、 AN/AAQ-6前视红外显示系统。

通信系统： AN/ARC-210甚高频/超高频通信系统、AN/ARC-310高频无线电通信系统。

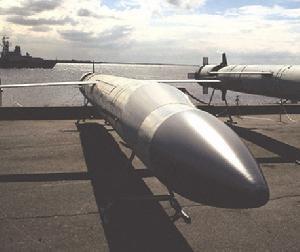

  美国B-52轰炸机巡航导弹

作为美军第一种真正的洲际战略轰炸机，B-52沿袭了B-47成功的气动外形。B-52采用大展弦比后掠上单翼、低平尾、单垂尾、翼下成对吊装8台喷气发动机的布局形式。

机翼：悬臂式上单翼，大展弦比，平面形状呈梯形，机翼蒙皮是变厚度的，挠性较大。机翼后缘装有富勒襟翼，放下的最大角度为50º。襟翼之间是副翼，位于距翼根15.2米处，后缘有一伺服调整片，每个副翼都可单独地上下操纵。此外，机翼上还有扰流片，可上偏约60º，与副翼共同用于横向操纵。机翼为抗扭盒形结构，左右翼根固定在穿过机身并与之等宽的中央翼段上。机翼前、后大梁根部用大螺栓与机身加强框连接。固定前大梁的机身框。

机身：B-52采用细长的全金属半硬壳式机身结构，侧面平滑，截面呈圆角矩形。前段为气密乘员舱，中段上部为油箱，下部为炸弹舱。后段逐步变细，尾部是炮塔，其上方是增压的射击员舱(在G、H型上取消)。射击员舱与前机身乘员舱有一条通道。机身挠性很大，因此停机时机身两端分别下垂大约25毫米，同时蒙皮出现斜向皱纹，升空后方消失。

动力装置。B-52翼下装四组八台涡轮喷气发动机，两台发动机间装有防火隔层，每台发动机都装有马鞍形滑油箱。两个外挂点，和两个副油箱外挂点。机头下的两个突起物是红外夜视仪器，用于夜间或恶劣气候条件下低空突防和确定目标。B—52H装8台普惠公司的TF33-P-3/103涡轮风扇发动机，分4组分别吊装于两侧机翼之下，单台推力7650公斤。H型机内装油量为174130升。空中加油受油口在前机身顶部。

  美国B-52轰炸机操作显示器

1.装备情况:美空军共生产了744架B-52轰炸机，最后1架B-52H

型机于1962年10月交付。根据美国和俄罗斯1991年签订的战略武器削减条约，美国空军的B-52C/DE/F/G飞机全部放置在亚利桑那州的戴维斯芒森空军基地的航空航天维修和再生中心。剩下的93架B-52H型机全部配属在美国空军空战司令部的位于路易斯安那州巴克斯代尔空军基地第2轰炸机联队和第917联队（后备役）和驻北达科迈诺特空军基地第5轰炸机联队（36架）。

2.型号演变：B-52从最初的原型机到现在的H型机历经多次的改进和升级。第一架原型机代号XB-52，1951年11月出厂，1952年10月试飞。YB-52是第二架原型机，近似XB-52于1952年10月试飞。

B-52A是生产型的原型机，外观上放弃了前两个型号的纵列双座机组布局，采用并列常规布局。生产了3架，1954年8月试飞。机身加长0.915米，改装推力43.1千牛(4400千克)的J57-P-9W发动机，该系列发动机为B-52长期使用。翼上挂两个容量为3780升的副油箱，使总载油量达132000升。飞机最大总重188250千克。起落架机轮可操纵转向，侧风着陆适应能力强。最大速度提高到1045千米/小时。

NB-52是由B-52A改装的X-15高超音速研究机的母机，由NASA管理，共改装两架。2004年NB-52退出NASA现役机队。

B-52B是第一种批生产型，由B-52A改进而成，1954年12月首飞。1955年6月开始装备部队，机上乘员8名，共生产50架。改装J57-P-19W发动机，总重190500千克，能执行核轰炸和常规轰炸任务，也能进行照相侦察。MD-9型尾炮塔上有4挺12.7mm的机枪，采用自动雷达跟踪瞄准装置。在弹舱内可挂照相机和电子侦察短舱。

B-52C是B-52B的改进型，结构相同，但改装J57-P-29发动机。1956年3月试飞，6月装备部队，共生产35架。副油箱的容量加大，每个可装5675升燃油，飞机总重增至204000千克。乘员改为6人。

B-52D是C的改进型。共生产170架，1956年12月开始装备部队。弹舱内可挂侦察短舱。航程和重量增加，乘员6人。为了继续服役，1977年作了结构延寿，并装了新型电子设备。大批B-52D型的服役使美空军有了可靠的、全面的对苏战略核轰炸能力。

B-52E改进了投弹、导航和电子设备。加装AN/ASB-4型轰炸雷达和导航系统。共生产100架。

B-52F改装推力更大的J57-P-43W发动机。1958年6月装备部队，共生产88架。
