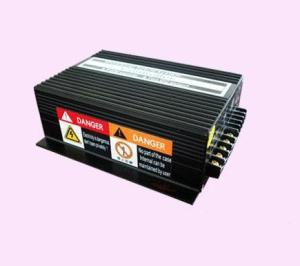

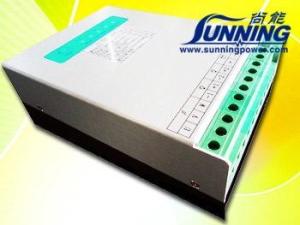

风光互补路灯控制器

一、光互补控制器(风光互补路灯控制器)产品功能与特点:

风光互补路灯控制器(4)采用先进的MPPT功率跟踪技术,保证风能和太阳能的最高利用。

可电脑远程监控，软件升级和参数设置。

具有2路负载独立输出功能。

智能化软件控制，控制精确。

智能滤除短时光照干扰功能

具有风力发电机智能停机系统

具有湿度补偿功能

具有温度传感器自动识别功能

精确的时间控制，显示当前的年、月、日。

两种点灯控制模式，光控模式、时控模式。

时控模式下自动学习天黑、天亮时间，自动开灯至指定时长。

光控模式下根据光照度控制点灯。

具有晨亮功能。

具有路灯功率调节信号输出。

LCD和指示灯显示风光互补控制器运行状况。

可以设置各项运行参数。

大功率负载输出能力

大电流风能充电控制能力

大电流太阳能充电控制能力

二、便携式显示器功能及说明

★ 便携式显示器图标及指示灯说明。

我公司针对路灯控制器的使用特点，开发了便携式显示装置。可以节约成本，方便现场检修，对路灯控制器的具体运行状况进行查询及参数设置。显示装置可以在不断开蓄电池的情况下直接插拔。

三、风光互补控制器(风光互补路灯控制器)出厂初始设置

四、风光互补控制器(风光互补路灯控制器)规格

五、风光互补控制器(风光互补路灯控制器)技术参数

六、风光互补控制器(风光互补路灯控制器)安装使用注意事项:

1、不可以直接安装在雨水可以淋到的地方。

2、应采用竖直壁挂安装方式。

3、蓄电池、负载、太阳能电池板正负极请勿接反。

4、负载功率请勿超过额功率或电流。

5、保证风光互补控制器通风流畅，散热良好。

6、应定期检查风光互补控制器工作状态，及时性排除不利影响。

七、风光互补控制器(风光互补路灯控制器)安装步骤：

1、检查风光互补控制器是否与风力发电机、太阳能电池板及蓄电池电压、功率相匹配。

2、根据使用情况设置工作模式。

3、用万用表检测电池组电压是否正确，并确认电池组的正负极。

4、连接蓄电池组到风光互补控制器。

5、连接适用的直流负载或灯具到风光互补控制器。

6、连接风力发电机到风光互补控制器（在风力发电机高速旋转时不宜安装，建议风力发电机不转时再接线）。

7、用万用表检测太阳能电池板电压是否正确。

8、连接太阳能电池板到风光互补控制器。

9、双路灯模式运行时，需要工作时间较短的路灯应接在1路，需要工作时间较长的路灯应接在2路.。

八、设备使用环境:

干燥:不能浸水或淋雨,远离易燃易爆物品

阴凉：环境温度为 -40℃~+45℃

九、常见问题及处理方法:

1 、风光互补控制器在带载工作中过载灯产闪烁。说明该路负载输出超过额定负载的10%，应检查负载是否超载。

2、风光互补控制器在带载工作中突然关闭输出，过载灯常亮。说明该路负载输出超过了额定负载的20%或者出现短路，应检查负载情况。

3、无充电，无显示：打开风光互补控制器上盖，检查风光互补控制器直流保险片是否熔断。当发现熔断，应首先检测蓄电池、太阳能电池板正负极是否接错，确认无误后更换同规格的直流保险片。

4、风力发电机不转：在风力较好的情况下，其它风力发电机运转正常，该风力发电机不转或转速很慢时，请观察风力发电机的尾舵方向是否与风向相同，检查风光互补控制器是否显示过压，若方向相同、风光互补控制器没有过压，尝试断开风光互补控制器与蓄电池连接，待风光互补控制器停止工作后再次连通蓄电池，风力发电机还是不转或转速很慢，尝试断开风力发电机与风光互补控制器的连接，风力发电机旋转正常，说明风光互补控制器的智能停机系统损坏，需要更换。

5、充电电压过高：蓄电池电压值高于充电过压保护电压上限的5%以上时，太阳能电池板或风力发电机用钳形电流表测量仍有充电电流，此故障可能是充电风光互补控制器损坏，需要更换。^[1]

概述

风光互补路灯控制器适合于风光互补供电系统，尤其适用于风光互补路灯系统，不仅能够高效率地转化风力发电机和太阳能电池所发出的电能，而且还提供了强大的控制功能。智能型风光互补路灯控制器提供了太阳能电池防反冲、太阳能电池接反、蓄电池过充电、蓄电池过放电、蓄电池接反、蓄电池开路、风机自动刹车和手动刹车等多种保护。

中文：风光互补路灯控制器

第二代风光互补路灯控制器拼音：fēng guāng hù bǔ lù dēng kòng zhì qì

英文：Wind/Solar Hybrid Street light Controller

中文名：MPPT风光互补路灯控制器

拼音：MPPT fēng guāng hù bǔ lù dēng kòng zhì qì

英文：MPPT Wind Solar Street Light Controller^[2]
