接地电阻测量仪

接地电阻测量仪接地电阻测试仪、接地阻抗测量仪、接地阻抗测试仪、大型地网接地电阻测试仪、大型地网接地阻抗测试仪、数字接地电阻测试仪、数字式接地电阻测试仪、接地电阻、接地表、地阻仪、接地电阻仪、接地电阻测量仪、地桩式接地电阻测试仪、数字式接地电阻表、便携式接地电阻测试仪、数字接地电阻表、数字接地电阻测试仪

地网接地电阻测试仪    系列产品可分为：

DF9000^[1]大型地网变频大电流接地特性测量系统，

DF910K大型地网变频大电流接地阻抗测量系统，

DF902K变频抗干扰接地阻抗测量仪。

 1、DF9000大型地网变频大电流接地特性测量系统：系统输出功率大（2-20KW），电压高（0-1000V），输出电流大（0-50A）。精确测量接地阻抗，接地电抗，接地电阻，接触电压，跨步电位差，场区地表电位梯度，接触电压，接触电位差，跨步电压，转移电位，导通电阻，土壤电阻率等参数，可全面测量大型地网的各项特性参数。

2、DF910K大型地网变频大电流接地阻抗测量系统：系统输出功率大（5-20KW），输出电压（0-1000V），输出电流（0-50A）。精确测量接地阻抗，接地电阻，接触电位差，接地电抗，导通电阻，土壤电阻率等参数，可满足常规接地测量。

3、DF902K变频抗干扰接地阻抗测量仪：系统输出功率2kW，输出电压（0-200-400V）.测试输出电流（0-10A）。精确测量接地阻抗，接地电阻，接地电抗，导通电阻，土壤电阻率等参数。可满常规接地网的测量。

1.精确测量大型接地网接地阻抗、接地电阻、接地电抗；

2.精确测量大型接地网场区地表电位梯度；

3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压；

4.精确测量大型接地网转移电位；

5.测量接地引下线导通电阻；

6.测量土壤电阻率

  变频大电流多功能地网接地特性测量系统采用当前最先进的数字选频测量（电子对抗）技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；采用纯正弦波大功率信号源做为测试电源，多频点采集数据，克服了双点异频插值法的局限性；特别适用于大型、超大型接地网接地阻抗及其它特性参数的测量。该系统功能强大、性能优越、使用方便，目前在国内处于领先水平,是替代进口产品的理想选择。

☆采用军用电子对抗数字滤波技术，抗干扰能力极强。(关键性能)

选频特性尖锐，通频带±0.3Hz。实测 200V的干扰在±1Hz偏频测量引起的误差低于 0.1mV,干扰抑制能力达到万分之一以上,远胜于部分进口仪器百分之几的抗干扰能力,保证了测试精度。系统还单独增加设计有 50Hz陷波器，可完全滤除 50Hz工频干扰。

☆系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A）

彻底解决了同类设备输出功率和电压偏小，现场难以升流的问题。目前的地网测量设备大多功率偏小，如较常见的设备输出为 100V/5A（500W),150V/10A(1500W)。由于输出功率和输出电压较小，现场大多难以产生足够的电流，实际远远无法达到设备标称的试验电流（如 5A），很多情况下被测信号变得很小而难以准确测量。本系统的大功率（5-20KW）信号源可保证产生足够大的回路电流，提高信噪比，可准确测量接触电压，跨步电压等微小量。

☆逐点步进精确选频测试，非误差较大的双点变频。

本系统采用 40-70Hz步进 1Hz多点变频测试，克服了双点变频法的局限性，从而可得接地系统的频率特性。能明确发现和剔除因同频谐波干扰而产生的测量坏值，测量结果更加符合实际值。部分仪器受技术限制，使用精度较低的简单 LC滤波电路加简单软件处理，选择与工频偏差较远的双点变频（如40/60Hz）,其抗干扰效果、测量精度和数据可重复性有待验证，并可能受特定频率干扰信号的影响。双点变频测量不是地网抗干扰测量的理想方法。

☆可准确测量接地阻抗，跨步电位差，接触电位差，土壤电阻率，场区地表电位分布，地网电流分布等参数。

☆同时测量指定频率下的电压、电流大小，及电压电流之间的相位差，自动计算出接地阻抗及其中电阻分量，电抗分量。

☆有独立的高精度选频电压表，内置人体模拟电阻，可方便的测量跨步电压，接触电压。

☆自动转换量程。采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。

☆各量程可分别进行校准，保证了精度。

☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。

☆大屏幕显示测试数据，一键鼠标式旋钮，傻瓜式操作。

☆可保存 2000组以上数据，与计算机联机上传数据，方便分析处理。带 SD数据存储卡，可很方便的下载数据。

☆内置可充电电池，可连续工作 8小时以上。

    变频大电流多功能地网接地特性测量系统由大功率变频信号源、耦合变压器、高精度多功能选频万用表及其它附件等组成。

电源电压：AC220V或380V，50Hz

输出功率： 10KW（2KW～20KW可选，可定制）

输出电压：0～600V或 1000V（可定制）

测试输出电流：0～50A

频率调节范围：45～65Hz

步进频率：1Hz

抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz

测量范围：0.001～1000Ω

分辩率：1mΩ

测量精度：1.0级

使用环境温度：-20℃～+50℃

1、大功率变频信号源

大功率变频电源主要作用是为测试提供一个可变频的电流信号。

电源电压：AC 220V或380V±10%，50Hz

输出功率：2-20KW

波形畸变率：≤1%

频率调节范围：45～65Hz

步进频率：1Hz

信号源操作设计简洁明了，无需学习繁琐说明书即可使用，深得使用人员好评。

2、高精度逐点选频万用表

高精度逐点选频万用表主要用于测量指定频率下的电压、电流大小以及电压电流相位差，可自动计算出接地阻抗及电阻分量，电抗分量。

电压量程：（5个）20mV / 200mV / 2V / 20V / 200V，自动换挡

电流量程：（4个）0.2A / 2A / 20A / 200A，自动换挡

选频抗干扰能力：通频带±0.3Hz，对50Hz衰减>100dB/±1Hz；（关键性能）

可在1000倍的干扰下准确测量。

测量频率范围：40～70Hz

步进频率：1Hz

电压分辨率：1uV

电流分辨率：0.01mA

测量精度：1.0级

重   量：<5Kg

 3、罗氏线圈

罗氏线圈与选频表配合，用于测量电流。

准确度：±1％量程（40Hz－60Hz）

线性度：±0.2 %

工作温度：-20 °C －+45 °C

长度：3米

4、接地测量野外放线GPS定位仪（七寸彩屏）

该仪器主要解决了常规的GPS设备无法定位和计算电压极和电流极角度的难题。主要功能：

直接显示电压极电流极直线距离及夹角

内置阻抗修正公式

定位及计算数据存储，下载

全国道路语音及3D实景导航

DF910K大型地网变频大电流接地阻抗测量系统

产品概述：

    DF-910K变频大电流多功能接地阻抗测量系统由：DF910K变频接地阻抗测量仪，隔离变压器，和导通测量仪及其他附件组成。主要功能：精确测量接地阻抗、接地电阻，接地电抗，导通电阻和土壤电阻率。 该系统采用当前最先进的数字滤波选频测量技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；输出纯正弦波大功率信号做为测试电源，输出功率达10KW，双点或多频点采集数据，特别适用于地网接地阻抗的测量。该系统测量数据精确稳定，抗干扰能力强，数据可重复性好,处于国内领先水平。

技术特点：

☆采用军用电子对抗数字滤波技术，抗干扰能力极强。(关键性能)

选频特性尖锐，通频带±0.5Hz。实测 200V的干扰在±1Hz下测量引起的误差低于 0.1mV,干扰抑制能力达到百万分之一以上,远胜于部分进口仪器百分之几的抗干扰能力,保证了测量精度，测量数据可重复。

☆可多点精确选频测试

由于采用了具有超强抗干扰能力的数字滤波技术，设备可采用与工频很接近的多点频率进行测量，如（47,49,51,53Hz等）。如采用与工频偏差较远的双点变频（如 40，60Hz，30Hz，120Hz等）,其测试结果与工频测试结果的等效性有待研究。

☆系统输出功率 10KW，电压 0-1000V，电流 0-20A，对于测量各种大小地网可保证现场能产生足够的测试电流。

我们知道，回路电流等于电压除以电阻。为了保证产生足够的电流，设备必须能提供足够高的电压和功率。如设备额定输出为5A，100V，总功率 500W，在大多现场测量时是远远达不到5A电流值的，有时甚至只能产生数百毫安电流。对于大型地网强干扰的环境下，这样小的测试电流根本无法保证测量的准确性。本设备输出电压高（1000V），功率大（10KW），可保证现场产生足够的电流，保证测量结果的准确性和可重复性。

☆功能多，可测量接地阻抗，接地电阻，电抗，土壤电阻率。

☆各量程可分别进行校准，保证了精度。

☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。

☆系统自动转换量程。采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。

☆大屏幕显示测试数据，傻瓜式操作。

☆可保存 2000组以上数据，与计算机联机上传数据，方便分析处理

系统参数：

电源电压：AC220V或 380V，50Hz

输出功率：标配 10KW（5KW～20KW可选）

输出电压：标配 0～400～800V（0～1000V可选）

测试输出电流：标配 0～25A（0～60A可选）

频率调节范围：45～65Hz多频点可选

抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz；

测量范围：0.001～1000Ω

分辩率：1mΩ

测量精度：1.0级

使用环境温度：-20℃～+50℃

DF902K变频抗干扰接地阻抗测量仪

产品概述：

    DF-902K变频抗干扰地网接地阻抗测量仪主要功能：精确测量接地阻抗、接地电阻，接地电抗，土壤电阻率。

该设备采用当前最先进的数字滤波选频测量技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；输出纯正弦波大功率信号做为测试电源，输出功率达 2KW，双点或多频点采集数据，特别适用于地网接地阻抗的测量。该系统测量数据精确稳定，抗干扰能力强，数据可重复性好，处于国内领先水平！

技术特点：

☆采用军用电子对抗数字滤波技术，抗干扰能力极强。(关键性能)

选频特性尖锐，通频带±0.5Hz。实测 200V的干扰在±1Hz下测量引起的误差低于 0.1mV, 干扰抑制能力达到百万分之一以上,远胜于部分进口仪器百分之几的抗干扰能力,保证了测量精度，测量数据可重复。

☆可多点精确选频测试

由于采用了具有超强抗干扰能力的数字滤波技术，设备可采用与工频很接近的多点频率进行测量，如（47,49,51,53Hz等）。如采用与工频偏差较远的双点变频（如 40/60Hz，30Hz，120Hz等）,其测试结果与工频测试结果的等效性有待研究。

☆功能多，可测量接地阻抗，接地电阻，电抗，土壤电阻率。

☆系统输出功率 2KW，电压 0-400V，电流 0-5A，对于一般的中小型地网可保证现场能产生足够的测试电流。

☆系统自动转换量程。采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。

☆各量程可分别进行校准，保证了精度。

☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。

☆大屏幕显示测试数据，傻瓜式操作。

☆可保存 2000组以上数据，与计算机联机上传数据，方便分析处理

系统参数：

电源电压：AC220V

输出功率：2KW

输出电压：0～200V～400V

测试输出电流：最大 10A（200V）或 5A（400V）

测量频率：45～65Hz多点频率可选

抗干扰能力：通频带±0.5Hz，衰减>80dB/Hz；

波形畸变率：≤1%

测量范围：0.001～1000Ω

分辩率：1mΩ

测量精度：1.0级

使用环境温度：-20℃～+50℃

1. 两线法

　 条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。

　 适用于：楼群稠密或水泥地等密封无法打地桩的地区。

　 接线：E+ES接到被测地，H+S接到已知地。

2. 三线法

　条件：必须有两个接地棒：一个辅助地和一个探测电极。各个接地电极间的距离不小于20米。

　原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。

　适用于：地基接地，建筑工地接地和防雷球型避雷针QPZ 接地。

　接线：S接探测电极，H接辅助地，E和ES连接后接被测地。

3. 四线法

　基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。该方法是所有接地电阻测量方法中准确度最高的。

4. 单钳测量

　测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。

　适用于：多点接地，不能断开连接，测量每个接地点的电阻。

　接线：用电流钳监测被测接地点上的电流。

5. 双钳法

　条件：多点接地，不打辅助地桩，测量单个接地。

　接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。

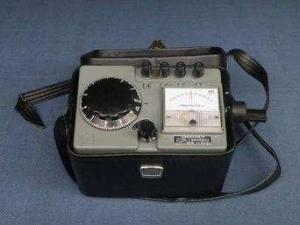

       从上面的介绍可以看出,钳形地阻表和手摇式地阻表的测量原理完全不同。手摇式地阻表在使用时,应将接地桩与设备断开,以避免设备自身接地体影响测量的准确性,手摇式地阻表可获得较高的精度,而不管是单点接地和多点接地系统；对于钳形地阻表,其最理想的应用是用在分布式多点接地系统中,此时应对接地系统的所用接地桩依次进行测量,并记录下测量结果,然后进行对比,对测量结果明显大于其它各点的接地桩,要着重检查,必要时将该地桩与设备断开后用手摇式地阻表进行复测,以暴露出不良的接地桩。

　　在单点接地系统中应慎用钳形地阻表,从它的工作原理中可以看出：钳形地阻表测出的电阻值是回路中的总电阻,只有Ｒｘ ＞＞１／（１／Ｒ１＋１／Ｒ２＋ ．．． ＋１／Ｒｎ）时,该阻值才近似于我们要测的接地桩地阻,而这个条件,在很多情况下,尤其是在单点接地系统中是不满足的。对于已埋设好而尚未与设备连接的开路接地桩,其地阻根本不能用该仪表进行测量。

       专业生产ETCR2000钳型接地电阻测试仪及ET3000双钳多功能钳形接地电阻测试仪，适用于各种形状的接地引线，非接触式接地电阻快速、安全，具有双重保护绝缘，抗干扰性强，自带测试自检功能，测量精确度高。
