ICL8038

（1）具有在发生温度变化时产生低的频率漂移，最大不超过250ppm/℃。

（2）正弦波输出具有低于1%的失真度。

（3）三角波输出具有0．1%高线性度。

（4）具有0.001Hz～1MHz的频率输出范围；工作变化周期宽。

（5）占空比2%～98%之间任意可调。

（6）高的电平输出范围；从TTL电平至28V。

（7）具有正弦波、三角波和方波等多种函数信号输出。

（8）易于使用，只需要很少的外部条件。

ICL8038实物图脚1、12（Sine Wave Adjust）：正弦波失真度调节；

ICL8038引脚图

脚2（Sine Wave Out）：正弦波输出；

脚3（Triangle Out）：三角波输出；

脚4、5（Duty Cycle Frequency）：方波的占空比调节、正弦波和三角波的对称调节；

脚6（V+）：正电源±10V～±18V；

脚7（FM　Bias）：内部频率调节偏置电压输入；

脚8(FM Sweep)：外部扫描频率电压输入；

脚9（Square　Wave　Out）：方波输出，为开路结构；

脚10（Timing　Capacitor）：外接振荡电容；

脚11（V－ orGND）：负电原或地；

脚13、14（NC）：空脚。

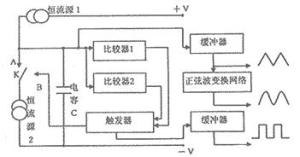

ICL8038内部框图ICL8038 是单片集成函数信号发生器，其内部如《ICL8038内部框图》所示。它由恒流源I1和 I2、电压比较器A和B、触发器、缓冲器和三角波变正弦波电路等组成。外接电容C由两个恒流源充电和放电，振荡电容C由外部接入，它是由内部两个恒流源来完成充电放电过程。恒流源2的工作状态是由恒流源1对电容器C连续充电，增加电容电压，从而改变比较器的输入电平，比较器的状态改变，带动触发器翻转来连续控制的。当触发器的状态使恒流源2处于关闭状态，电容电压达到比较器1输入电压规定值的2/3倍时，比较器1状态改变，使触发器工作状态发生翻转，将模拟开关K由B点接到A点。由于恒流源2的工作电流值为2I，是恒流源1的2倍，电容器处于放电状态，在单位时间内电容器端电压将线性下降，当电容电压下降到比较器2的输入电压规定值的1/3倍时，比较器2状态改变，使触发器又翻转回到原来的状态，这样周期性的循环，完成振荡过程。

供电电压(V- to V+). . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36V

输入电压(任何管脚) . . . . . . . . . . . . . . . . . . . . .v - v +

输入电流（管4-5）.............................................. 25mA

输出槽电流（管脚3和9）........................................ 25mA

工作条件

温度范围

ICL8038AC, ICL8038BC, ICL8038CC . . . . . . . . . . . . 0℃ to 70℃

外接电容C由两个恒流源充电和放电，振荡电容C由外部接入，它是由内部两个恒流源来完成充电放电过程。恒流源2的工作状态是由恒流源1对电容器C连续充电，增加电容电压，从而改变比较器的输入电平，比较器的状态改变，带动触发器翻转来连续控制的。当触发器的状态使恒流源2处于关闭状态，电容电压达到比较器1输入电压规定值的2/3倍时，比较器1状态改变，使触发器工作状态发生翻转，将模拟开关K由B点接到A点。由于恒流源2的工作电流值为2I，是恒流源1的2倍，电容器处于放电状态，在单位时间内电容器端电压将线性下降，当电容电压下降到比较器2的输入电压规定值的1/3倍时，比较器2状态改变，使触发器又翻转回到原来的状态，这样周期性的循环，完成振荡过程。

在以上基本电路中很容易获得4种函数信号，假如电容器在充电过程和在放电过程的时间常数相等，而且在电容器充放电时，电容电压就是三角波函数，三角波信号由此获得。由于触发器的工作状态变化时间也是由电容电压的充放电过程决定的，所以，触发器的状态翻转，就能产生方波函数信号，在芯片内部，这两种函数信号经缓冲器功率放大，并从管脚3和管脚9输出。

适当选择外部的电阻RA和RB和C可以满足方波函数等信号在频率、占空比调节的全部范围。因此，对两个恒流源在I和2I电流不对称的情况下，可以循环调节，从最小到最大，任意选择调整，所以，只要调节电容器充放电时间不相等，就可获得锯齿波等函数信号。

正弦函数信号由三角波函数信号经过非线性变换而获得。利用二极管的非线性特性，可以将三角波信号的上升成下降斜率逐次逼近正弦波的斜率。

具有在发生温度变化时产生低的频率漂移，最大不超过250ppm/℃；具有正弦波、三角波和方波等多种函数信号输出；正弦波输出具有低于1%的失真度；三角波输出具有0．1%高线性度；具有0．001Hz～1MHz的频率输出范围；工作变化周期宽，2%～98%之间任意可调；高的电平输出范围，从TTL电平至28V；易于使用，只需要很少的外部条件。

脚1、12（Sine　Wave　Adjust）：正弦波失真度调节；脚2（Sine　Wave　Out）：正弦波输出；脚3（Triangle　Out）：三角波输出；脚4、5（Duty　Cycle　Frequency）：方波的占空比调节、正弦波和三角波的对称调节；脚6（V+）：正电源±10V～±18V；脚7（FM　Bias）：内部频率调节偏
