酷睿i7

历代酷睿i7 LOGO(7)Intel官方正式确认，基于全新Nehalem架构的新一代桌面处理器将沿用“Core”（酷睿）名称，命名为“Intel Core i7”系列，至尊版的名称是“IntelCore i7Extreme”系列。Nehalem曾经是Pentium 4 10 GHz版本的代号。Core i7的名称并没有特别的含义，Intel表示取i7此名的原因只是听起来悦耳，“i”的意思是智能（intelligence的首字母），而7则没有特别的意思，更不是指第7代产品。而Core就是延续上一代Core处理器的成功，有些人会以“爱妻”昵称之。官方的正式推出日期是2008年11月17日。早在11月3日，官方己公布相关产品的售价，网上评测亦陆续被解封。

Core i7处理器系列将不会再使用Duo或者Quad等字样来辨别核心数量。最高级的Core i7处理器配合的芯片组是Intel X58。Core i7处理器的目标是提升高性能计算和虚拟化性能。所以在电脑游戏方面，它的效能提升幅度有限。另外，在64位模式下可以启动宏融合模式，上一代的Core处理器只支持32位模式下的宏融合。该技术可合并某些X86指令成单一指令，加快计算周期。

Core i7于2010年发表32纳米制程的产品，Intel表示，代号Gulftown的i7将拥有六个实体核心，同样支持超线程技术，并向下支持现今的X58性价比。

英特尔首先会发布三款Intel Core i7处理器，主频分别为3.2GHz、2.93GHz和2.66GHz。主频为3.2GHz的属于Intel Core i7 Extreme，处理器售价为999美元，当然这款顶级处理器面向的是高端消费者。而频率较低的2.66GHz的定价为284美元，约合1940元人民币，面向的是入门级用户。Intel于2008年11月18日发布了三款Core i7处理器，分别为Core i7 920、Core i7 940和Core i7 965。

酷睿i7(3)而从英特尔技术峰会2008（IDF2008）上英特尔展示的情况来看，core i7的能力在core2 extreme qx9770(3.2GHz)的三倍左右。IDF上，intel工作人员使用一颗core i7 3.2GHz处理器演示了CineBench R10多线程渲染，结果很惊人。渲染开始后，四颗核心的八个线程同时开始工作，仅仅19秒钟后完整的画面就呈现在了屏幕上，得分超过45800。相比之下，core2 extreme qx9770(3.2GHz)只能得到12000分左右，超频到4.0GHz才勉强超过15000分，不到core i7的3分之一。core i7的超强实力由此可见一斑。

第四代Corei7将于2013的Q3发布。Core i7 49XX系列是属于Ivy Bridge-E，不属于Haswell。详情请见Haswell。

2018年1月，AnandTech 曝光了英特尔超频网页上一款名叫 酷睿 i7-8809G 的处理器，其采用了四核 / 八线程的设计，主频为 3.1GHz 。^[4]

1. 基于Nehalem微架构
2. 1~4颗核心
3. 内置三通道DDR3内存控制器（仅Nehalem）
4. 每颗核心独享256KB二级缓存
5. 4-8MB共享三级缓存
6. SSE 4.2指令集（七条新指令）
7. 超线程技术
8. Turbo mode（自动超频）
9. 微架构优化（支持64-bit模式的宏融合，提高环形数据流监测器性能，六个数据发射端口等等）
10. 提升预判单元性能，增加第二组分支照准缓存
11. 第二组512路的TLB
12. AES（高级加密标准）指令集
13. 提升虚拟机性能（根据Intel官方数据显示，Nehalem相对65nm Core 2在双程虚拟潜伏上有60%的提升，而相对45nm Core 2产品提升了20%）
14. 新的QPI总线
15. 新的能源管理单元
16. 45nm制程，32nm制程产品随后上线，代号Westmere
17. 新的1366针脚接口

另：Nehalem相对于65nm产品有着如下几个最重要的新增功能。

1. SSE4.1指令集（47个新SSE指令）
2. 深层休眠技术（C6级休眠，只在移动芯片上使用）
3. 加强型Intel动态加速技术（只在移动芯片上使用）
4. 快速Radix-16分频器和Super Shuffle engine，加强FPU性能
5. 加强型虚拟技术，虚拟机之间交互性能提升25%~75%

1. 基于Sandy Bridge微架构
2. 1~4颗核心
3. 内置双通道/四通道内存控制器（四通道仅应用于Sandy Bridge-E）
4. 3~8MB共享三级缓存
5. AVX（高级矢量控制）指令集
6. 第二代Turbo Boost
7. 新增Intel Quick Sync Video硬件转码支持8、整合HD Graphics 2000/3000显示核心
8. 接口变为LGA1155

1. 基于Ivy Bridge架构
2. 根据需要提供额外的速度
3. 支持多任务处理，速度再加一倍
4. 在您需要的时候自动增速以提供相应的性能
5. 通过能同时处理两项任务的每个处理器内核以智能的8路多任务处理轻而易举地在各应用程序之间移动
6. 共享视频变得更加轻而易举
7. 内置强大功能以及渲染效果，带来游戏出色流畅的体验
8. 清晰的图像效果，并支持更大尺寸的照片和图像
9. 核芯显卡更新为HD4000

1. 基于Haswell的架构
2. 接口类型改为LGA 1150
3. 新架构改善了CPU性能、增强了超频
4. 将VR（电压调节器）整合到处理器内部，降低了主板的供电设计难度，并进一步提高了供电效率
5. 改为配备GT2显示核心，EU单元仅为GT3的一半：20个
6. 核显支持DirecrtX 11.1和OpenCL 1.2

1、14nm工艺Skylake架构

2、处理器内部不再集成电压调节器

3、同时支持DDR4和DDR3L的双通道内存

4、采用ringbus物理寻址方式

5、采用LGA 1151全新接口^[5]

基于Nehalem架构

“Lynnfield”（45nm）

CPU支持：MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, EIST, Intel 64, XD bit, TXT, Intel VT-x, Intel VT-d, Hyper-threading, Turbo Boost, Smart Cache.

Core i7-875K不支持Intel TXT and Intel VT-d

Core i7-875K开放倍频

晶体管数量：7.74亿

核心面积：296平方毫米

“Bloomfield”（45nm）

CPU支持：MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2,EIST, Intel 64, XD bit , Intel VT-x, Hyper-threading, Turbo Boost, Smart Cache.

晶体管数量：7.31亿

核心面积：263平方毫米

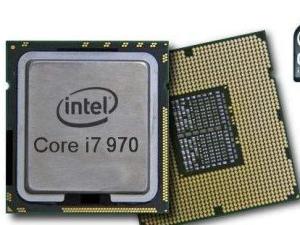

基于Westmere架构

“Gulftown”（32nm）

CPU支持：MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, EIST, Intel 64, XD bit, Intel VT-x, Hyper-threading, Turbo Boost,AES-NI, Smart Cache.

Core i7-980X和990X两款开放倍频

晶体管数量：11.7亿

核心面积：239平方毫米

基于Sandy Bridge架构

“Sandy Bridge”（32 nm）

CPU支持：MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, EIST, Intel 64, XD bit, Intel VT-x, Hyper-threading, Turbo Boost, AES-NI, Smart Cache.

带S的处理器有着较低的TDP

带K的处理器开放倍频

带K的处理器不支持Intel TXT, IntelVT-d,vPro.

晶体管数量：11.6亿

核心面积：216平方毫米

“Sandy Bridge-E”（32 nm）

CPU支持：MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, EIST, Intel 64, XD bit, TXT, Intel VT-x, Intel VT-d, Hyper-threading, Turbo Boost, AES-NI, Smart Cache, Intel Insider.

晶体管数量：22.7亿

核心面积：435平方毫米

两款型号均开放倍频，无核心显卡

基于Ivy Bridge架构

“Ivy Bridge”（22nm）

CPU支持：MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, EIST, Intel 64, XD bit, TXT, Intel VT-x, Intel VT-d, Hyper-threading, Turbo Boost, Smart Cache.

Core i7-3770 锁倍频

Core i7-3770K开放倍频

晶体管数量：14.8亿

核心面积：159.8平方毫米

酷睿i7基于Nehalem架构

核心代号：“Clarksfield”（45 nm）

CPU支持：MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, EIST, Intel 64, XD bit, TXT, Intel VT-x, Intel VT-d, Hyper-threading, Turbo Boost, Smart Cache.

FSB被DMI替代

晶体管数量：7.74亿

核心面积：296 平方毫米

i7-920XM和940XM两款开放倍频

基于Westmere架构

“Arrandale”（32 nm）

CPU支持：MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, EIST, Intel 64, XD bit , TXT, Intel VT-x, Intel VT-d, Hyper-threading, Turbo Boost, AES-NI, Smart Cache.

FSB被DMI替代

晶体管数量：3.82亿

核心面积： 82 平方毫米

图形核心与集成内存控制器晶体管数量：1.77亿

图形核心与集成内存控制器核心面积：114平方毫米

Core i7-610E,620UE,620LE,660UE支持ECC内存

基于Sandy Bridge架构

“Sandy Bridge”（32 nm）

CPU支持：MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX,EIST, Intel 64, XD bit , TXT, Intel VT-x, Intel VT-d, Hyper-threading, Turbo Boost, AES-NI, Smart Cache.

Core i7-2610UE, 2655LE不支持XD bit

Core i7-2610UE,2655LE支持ECC内存

晶体管数量：6.24亿

核心面积：149平方毫米
