CD4051由逻辑电平转换电路、8选1译码电路和8个CMOS开关单元三部分组成,其中A、B、C是3位二进制地址输入端,3位二进制的八种组合可用于选择8路通道;INH是地址输入禁止端,其为高电平时,地址输入端无效,即无通道被选通。A、B、C及INH的输入电平与TTL兼容。CD4051有8个输入\输出端、1个输出/输入端,数字电路供电+E和-E1,模拟电路供电+E和-E2.逻辑电平转换电路的主要作用是把地址输入端A、B、C和地址输入禁止端INH输入的TTL逻辑电平转换成CMOS电平,使开关单元能用TTL电平控制。8选1地址译码电路的主要作用是把来自逻辑电平转换电路的地址输入信号转换成相应的开关单元选通信号,并把相应开关单元接通。[2]
注意:模拟开关只能处理小于电源电压幅度的信号,所以输入信号的幅值必须保证其大小满足规定的电压幅值范围。

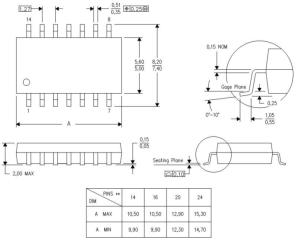

SO-16SO-16:

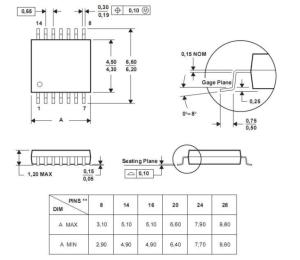

TSSOP-16TSSOP-16:
CD4051引脚功能说明 | ||
引脚号 | 符号 | 功能 |
1 2 4 5 12 13 14 15 | IN/OUT | 输入/输出端 |
9 10 11 | A B C | 地址端 |
3 | OUT/IN | 公共输出/输入端 |
6 | INH | 禁止端 |
7 | VEE | 负电压端 |
8 | Vss | 数字信号接地端 |
16 | VDD | 电源+ |
CD4051引脚功能说明 | ||
引脚号 | 符号 | 功能 |
1 2 4 5 12 13 14 15 | IN/OUT | 输入/输出端 |
9 10 11 | A B C | 地址端 |
3 | OUT/IN | 公共输出/输入端 |
6 | INH | 禁止端 |
7 | VEE | 负电压端 |
8 | Vss | 数字信号接地端 |
16 | VDD | 电源+ |
输入状态 接通通道
INH | C | B | A | 输出 |
0 | 0 | 0 | 0 | “0” |
0 | 0 | 0 | 1 | “1” |
0 | 0 | 1 | 0 | “2” |
0 | 0 | 1 | 1 | “3” |
0 | 1 | 0 | 0 | “4” |
0 | 1 | 0 | 1 | “5” |
0 | 1 | 1 | 0 | “6” |
0 | 1 | 1 | 1 | “7” |
1 | x | x | x | 均不接通 |
