电缆耐压试验

目录导航

1组成部件

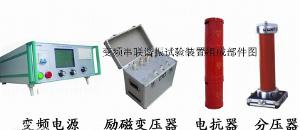

电缆串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

2主要用于

1.6kV-500kV高压交联电缆的交流耐压试验；

2. 6kV-500kV变压器的工频耐压试验；

3.GIS和SF6开关的交流耐压试验；

4.发电机的交流耐压试验

5.其它电力高压设备如母线，套管，互感器的交流耐压试验。

3原理：

我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

4技术参数：

*工作电源;220V/380V,50HZ

*试验容量：30-30000KVA

*试验电压：1000KV及以下

*谐振频率范围：20-300Hz

*试验电压波形：正弦波波形畸变率小于等于0.3%

*试验电压冷确度：1级

*频率调节：0.01Hz

*保护响应时间：小于1微秒

*系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护。

5产品的别称

变频串联谐振耐压试验装置、调频串联谐振耐压设备、工频谐振试验装置、变频串联谐振试验变压器、变频串联谐振试验系统、变频串联谐振耐压试验仪、电缆交流耐压试验装置、串联谐振装置、串联谐振耐压设备、GIS耐压试验装置等

6主要的技术特点：

*通过国家权威部门--电力工业电气设备质量检验测试中心（武汉高压研究所）严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；

*便携式交流工频耐压仪(由干式试验变压器、控制箱两部分组成）体积小，重量轻;，结构简单、可靠性高；可方便在现场使用。

* 变频串联谐振耐压试验装置由变频电源、励磁变压器、电抗器和电容分压器组成: 体积小，重量轻，特别适合现场使用；结构复杂、接线繁多、成本高；

* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形；

* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒；

* 设备自带微型打印机，可及时打印保存试验数据；

*一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示；

* 独有软件校准功能，方便用户校准表计，确保高电压值准确度

7配置表：

电缆交流耐压试验系列

型号	可满足的试验项目	设备电抗器配置	备注
DFVF3000-44/22	10kV（300mm）电缆 1KM	22kV Ⅹ 1台	便携式
DFVF3000-132/66	1、10kV（300mm）电缆 3KM 2、35kV（300mm）电缆 1KM	22kV Ⅹ 3台	便携式
DFVF3000-264/52	1、10kV(300mm)电缆 5KM 2、35kV(300mm)电 2KM 3、35kV 变压器，开关， 4、10kV电动机，变压器 5、600MW及以下发电机等	22kV Ⅹ 6台	便携式
DFVF3000-1560/66	110kV（300mm）电缆 3KM	130kV Ⅹ 2台	便携式

发电机工频耐压试验系列

型号	可满足的试验项目	设备电抗器配置	备注
DFVF3000-44/22	1、100MW及以下发电机相电容0.1-0.3uF 2、10kV(300mm)电缆 1KM 1、100MW及以下发电机相电容0.1-0.3uF 2、10kV(300mm)电缆 1KM	22kV Ⅹ 1台	便携式
DFVF3000-100/36	1、600MW及以下发电机相电容0.1-0.25uF 2、10kV(300mm)电缆 1.5KM	18kV Ⅹ 2台	便携式
DFVF3000-176/44	1、600MW及以下发电机相电容0.1-0.3uF 2、10kV(300mm)电缆 3KM 3、可兼顾发电机母线，主变等	22kV Ⅹ 4台	便携式
