奥托循环发动机

18世纪中叶，瓦特发明了蒸气机，此后人们开始设想把蒸汽机装到车子上载人。法国的居纽（N.J.Cugnot）是第一个将蒸汽机装到车子上的人。1770年，居纽制作了一辆三轮蒸汽机车。这辆车全长7.23米，时速为3.5公里,是世界上第一辆蒸汽机车。1771年古诺改进了蒸汽汽车，时速可达9.5千米，牵引4-5吨的货物。

1858年，定居在法国巴黎的里诺发明了煤气发动机，并于1860年申请了专利。发动机用煤气和空气的混合气体取代往复式蒸汽机的蒸汽，使用电池和感应线圈产生电火花，用电火花将混合气点燃爆发。这种发动机有气缸、活塞、连杆、飞轮等。煤气机是内燃机的初级产品，因为煤气发动机的压缩比为零。

1876年，德国人奥托（Nicolaus August Otto）受里诺研制煤气发动机的启发，对煤气发动机进行了大量的研究，制作了一台卧式气压煤气发动机，后经过改进，于1878年在法国举办的国际展览会上展出了他制作的样品。由于该发动机工作效率高，引起了参观者极大的兴趣。

德国人奥姆勒和卡尔·本茨根据奥托循环发动机的原理，各自研制出具有现代意义的汽油发动机，为汽车的发展铺平了道路。

（1） 曲柄连杆机构

曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。它由机体组、活塞连杆组和曲轴飞轮组等组成。在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。

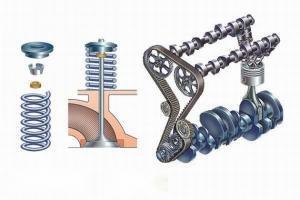

（2）配气机构

配气机构

配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。

配气机构大多采用顶置气门式配气机构，一般由气门组、气门传动组和气门驱动组组成。

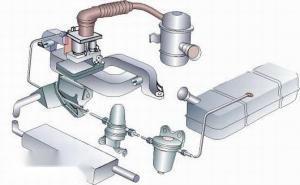

（3）燃料供给系统

燃料供给系统汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。

（4） 润滑系统

润滑系统的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。

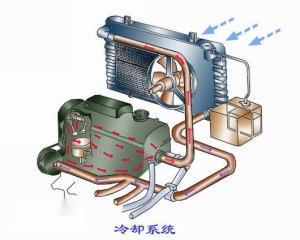

冷却系统（5） 冷却系统

冷却系统的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。

（6）点火系统

在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。

（7） 起动系统

要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转。发动机才能自行运转，工作循环才能自动进行。因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。完成起动过程所需的装置，称为发动机的起动系。汽油机由以上两大机构和五大系统组成，即由曲柄连杆机构，配气机构、燃料供给系、润滑系、冷却系、点火系和起动系组成；柴油机由以上两大机构和四大系统组成，即由曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系和起动系组成，柴油机是压燃的，不需要点火系。^[1]

德国发明家。早年经商，1861年在报纸上看到法国雷诺(E. Lenoir，1822—1900)发明煤气发动机的报道后，应用法国工程师德罗沙斯(A. B. de Rochas，1815—1893) 提出的内燃和四冲程理论，研制成压缩式发动机，于1862—1864年间取得了几个国家的专利。1864年与德国工程师兰根(E. Langen，1833—1895)共同创立兰根·奥托公司，生产这种发动机，后几经改进于1867年在巴黎的国际博览会上获金牌。1872年创立“德意志煤气发动机公司”。1877年经改进的煤气发动机获专利，成为煤气发动机中最为实用的一种。他的煤气发动机的研制，为后来德国发明家戴姆勒(G.Daimler，1834—1900) 发明汽油发动机奠定了基础。^[2]

奥托循环又称四冲程循环，内燃机热力循环的一种，为定容加热的理想热力循环。奥托循环的一个周期是由吸气过程、压缩过程、膨胀做功过程和排气过程这四个冲程构成，首先活塞向下运动使燃料与空气的混合体通过一个或者多个气门进入气缸，关闭进气门，活塞向上运动压缩混合气体，然后在接近压缩冲程顶点时由火花塞点燃混合气体，燃烧空气爆炸所产生的推力迫使活塞向下运动，完成做功冲程，最后将燃烧过的气体通过排气门排出气缸。
