奥亚膨胀度

奥亚膨胀度是指区分强粘结煤的一个辅助指标。英国通过膨胀度与煤的结焦性的关系预测焦炭强度。奥亚膨胀度对指导炼焦配煤具有重要意义。

基本方法是：将粒度小于0.15mm的煤样10g与1mL水混匀，在钢模内按规定方法压制成煤笔（长60mm），放在一根内部非常光洁的标准口径的膨胀管内，其上放置一根连有记录笔的能在管内自由滑动的钢杆（膨胀杆）。将上述装置放入已预热至330℃的电炉中加热，升温速度保持在3℃/min。加热至500~550℃为止。在此过程中，煤受热达到一定温度后开始分解，首先析出一部分挥发分，接着开始软化析出胶质体。随着胶质体的不断析出，煤笔开始变形缩短，膨胀杆随之下降----标志煤的收缩。当煤笔完全熔融呈塑性状态充满煤笔和膨胀管壁间的全部间隙时，膨胀杆不再下降，收缩过程结束。然后随着温度的上升，塑性体开始膨胀并推动膨胀杆上升----标志煤的膨胀。当温度达到该煤样的固化点时，塑性体固化形成半焦，膨胀杆停止运动。以膨胀杆上升的最大距离占煤笔原始长度的百分数作为煤的膨胀度（b/%）；以膨胀杆下降的最大距离占煤笔原始长度的百分数作为最大收缩度（a/%）。

国际上最通用的一种膨胀计。由德国奥迪贝特和阿努分别于1926和1933年开发并完善了这类膨胀计的原理和测定方法。建立了奥亚膨胀度这个指标。1956年，在硬煤国际分类中奥亚膨胀度被选定为区分亚组的指标。中国在1985年制定了烟煤奥亚膨胀计试验的国家标准。1986年颁布的中国煤炭分类国家标准中，奥亚膨胀度又被确定为区分强粘结煤的一个辅助指标。英国通过膨胀度与煤的结焦性的关系预测焦炭强度。奥亚膨胀度对指导炼焦配煤具有重要意义。

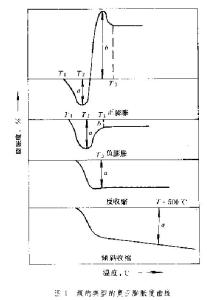

奥亚膨胀度测定的要点是：将试验煤样按规定方法制成一定规格的煤笔。放入内径为8mm的膨胀管中，煤笔上面放置一根能在管内自由滑动的膨胀杆，将上述装置放入专用的电加热炉内，以3℃/min的升温速度加热，记录膨胀杆的位移曲线。以位移曲线上升的最大距离占煤笔原始长度的百分数，表示煤的膨胀度；以膨胀杆下降的最大距离占煤笔长度的百分数，表示最大收缩度。试验中规定膨胀杆下降0.5mm时能温度为软化温度T1。膨胀杆下降到最低点后，开始上升的温度为开始膨胀温度T2，膨胀杆停止移动时的温度为固化温度T3。图1是煤的一组典型的奥亚膨胀度曲线。

图1
