消防控制模块

目录导航

基本内容

举例

GST-LD-8301型输入输出模块

此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。

本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。本模块输入、输出具有检线功能。应当注意的是，不应将模块触点直接接入交流控制回路，以防强交流干扰信号损坏模块或控制设备。

（1）工作电压：总线电压：总线24V 电源电压：DC24V

（2）监视电流：总线电流≤1mA 电源电流≤5mA

（3）动作电流：总线电流≤3mA 电源电流≤20mA

（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接

（5）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流

（6）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）

（7）出厂设置：常开检线输入、无源输出方式

（8）使用环境：温度：-10℃～+55℃ 相对湿度≤95%，不结露

（9）外壳防护等级：IP30

（10）外形尺寸：86mm×86mm×43mm（带底壳）

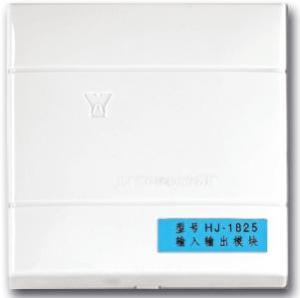

HJ-1825型输入输出模块

用于控制警铃、声光报警器、阀、口、电梯、广播切换等，输出继电器提供二常开二常闭转换触点，触点容量AC250V/3A,DC24V/5A，模块接收无源常开反馈信号。

1.监视电流:<240μA

2.报警电流:动作电流<40mA

3.接线要求：BV线≥1.0mm2 DC24V 电源线≥2.5mm2

1825输入输出模块4.使用环境：温度-10℃～+50℃ 相对湿度≤95%（40℃ +2℃,-2℃）5.外形尺寸及颜色：86×86×39.5（30）象牙白色

6.特点：信号总线（s+，s-）二根，二进制地址码；电源总线（DC24V）二根。

与控制对象间的控制线、反馈线根据具体情况而定。

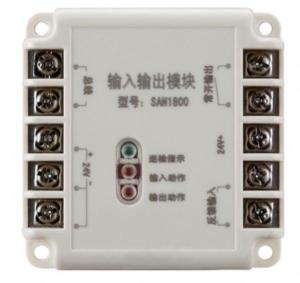

SAN1800型输入输出模块

SAN1800型输入输出模块（以下简称模块）符合最新国家标准GB16806-2006《消防联动控制系统》要求。具有动作信号输出的被动型消防设备(如:排烟口、送风口、防火阀等)通过模块连接到总线上，本产品能够将控制器的联动指令传给受控设备，然后再将受控设备的动作反馈信号送回控制器。本产品接线方便牢靠，外形小巧美观，采用性能卓越的单片机，具有强大的分析判断能力。本产品通过在其内部固化的运算程序，可自动对连接受控设备的控制线（断路，短路）、反馈线（断路、短路）进行检测，并通过指示灯和信号端子给出状态指示。

1.特点

san1800输入输出模块(1) 可以直接安装在预埋盒中(2) 内置产品的ID码
