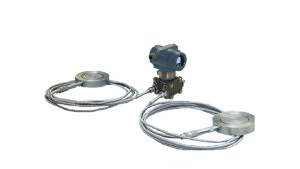

压差控制器

　压差控制器组合了两个具有高灵敏度的压力元件，二者一旦改变，即引起开关机构动作来控制设备诸如马达驱动阀门。开关机构提供SPDT非快速作用（浮动）动作，因此共用的可移动触点，会接触二个固定触点之一，或者停留在二者之间（无接触）。压控制器采用膜片—活塞组合感应，适合从低到高的差压，流体动力或过程应用中的不同静压，以及过范围的脉冲压力或范围的循环率。可用于空气、气体、油、水等无腐蚀性的介质。

　　单刀双闸，全封闭的Penn制开关。

　　1/4″喇叭压力涨管接于触感元件上令现场安装简易。

　　直读式标尺可迅速确定设定点。

　　不需移动外罩便能改变压差设定。

　　P74JA压差控制器通常应用于水系统，用以控制供水管与回水管间之压差。控制器的SPDT浮动动作接通触点后，令马达驱动器操纵阀门。一种典型的应用是，把阀门安装在系统水泵附近的旁通管路中。当系统压差增大而超过控制器设定值时，阀门则进而开大，更多的水转向流经旁通阀，从而使系统压差减少。压差的减少导致阀门开始关小以及系统压差的增加。

　　P74JA亦适用于其它气体或液体压差的应用。

　　所有P74系列控制器设计仅作为运行控制使用。

　　如有操作失控，会导致人员伤害或者财产损失的可能，安装者有责任增加设施（安全，限制控制），加以保护，或增设系统（报警，监控系统），在失控时发出警报。

可广泛应用在中大型冷水机组蒸发器和冷凝器的水流保护、泵状态反馈以及压差旁通控制。

　　把控制器安装于平面表面或控制屏上的任何位置。利用箱子背面的孔洞用两个螺丝或螺栓上紧，或用No271-51通用安装支架作安装之用。控制器应安装得使波纹管的接头高于所用设备的液位之上。这可减少外界毛病积聚在波纹管内的可能性。

　　确认控制器并非安装于会令电器规格过重的仪器上。对于控制器的最大电气规格及其触点动作见控制器外壳内侧所附标签在联接压力控制器前，应先把所有管路弄清洁和排气。

　　避免急剧弯曲或折扭连接铜管。

　　预留长一点的连接铜管把那部分卷曲并稳妥地安装以避免震动让连接铜管有松余，以避免太紧时会出现“琴弦”振，而导致连接铜管的折断。防止连接铜管与周围表面的磨擦或撞击，以免损坏连接铜管

　　1、介质流动方向应与阀体箭头方向一致；

　　2、该型阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2“球阀，以便启动消除堵塞功能；

　　3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；

　　4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差；

　　5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阴在阀塞上，可将1/2"球阀关闭3-5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；

　　6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差前压力表降低0.01MPa时，控制压差即由设定的0.02MPa增大到0.03MPa，以此类推；

　　7、该阀的工作压差为0.02-0.03MPa，如安装后发现其工作压差大于0.3MPa时应在供水管上安装手动调节阀，降低热力入口装置处的供、回水管压差，否则，压差控制器可能只在小开度下长期工作，会产生噪音，还会大大降低该阀的使用寿命。

压差控制器常用于冷冻站系统、平衡集水器与分水器之间的压差。此压差控制器的MPDM浮点动作接通触点后，操纵旁通阀门开启与闭合从而实现供回水压差的平衡。当系统压差增大而超过控制器的设定值时，阀门则进而开大，更多的水转向流经旁通阀，从而使系统供回水压差减少。亦适用于气体或液体压差的应用。压差控制器是一种用于防止制冷压缩机因润滑油的压力不足而损坏轴瓦的保护装置。

压差控制器是一个压差比较器，起压差值是接被控采暖系统的阻力选用，压差控制器回水侧内的弹簧反力用来平衡供水与回水间的压力差。当压差控制器被控采暖系统的一些用户进行室温调节阻力增加或减少时，会引起循环水量，直至压差控制器膜片两策的压力在弹簧的作用下平衡为止。压差控制器双通道自动调节阀的位置也从新确定，因而能保证被控系统的供回水间压差基本不变。压差控制在实现中是比较困难，特别是在生物安全实验室中，要得到并保持精确、稳定的压差对于控制工程师而言绝对是一件具有挑战性的任务。因此在设计压差控制系统时，必须要根据实际情况从以下几个方面进行分析和确定：①风险分析评估；②定风量系统和变风量系统选择；③压差控制和余风量控制方法；④控制信号与噪声的影响；⑤制稳定性及响应速度；⑥建筑结构对压差控制的影响；⑦风管泄漏对压力控制的影响。

压差控制器采用膜片—活塞组合感应，适合从低到高的差压，流体动力或过程应用中的不同静压，以及过范围的脉冲压力或范围的循环率。可用于空气、气体、油、水等无腐蚀性的介质。压差控制器的外壳盖上装有试验推钮，测试延时机构的可靠性，当制冷压缩机在运转时，将推或依箭头方向推动，推动时间须大于延时时间，在经过一定的延时时间后，如能切断电机电源，则说明延时机构能正常工作。

压差控制器的工作原理是：根据作用在两个相对的感压元件（波纹管）上。两个不同压力其差值所产生的力由弹簧平衡如果小于调定值时。由于杠杆的作用，这时开关接通延时机构中的电加热器，在一定的延时范围内（约60秒左右）使延时开关动作，切断电机电源使压缩机停车，同时加热器停止加热。控制器的延时机构中装有手动复位装置，当压缩机由于油压建立不起而停车，控制器动作后不能自动复位，须待排除故障后再按一下复位按钮，才能使延时机构中的延时开关接通电机电源使压缩机启动。^[1]压差控制器
