地震剖面

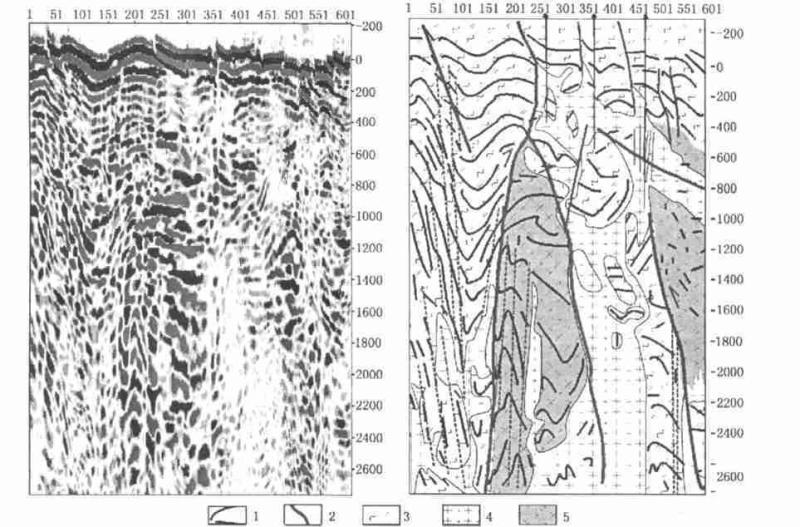

地质剖面图是按一定比例尺，表示地质剖面上的地质现象及其相互关系的图件是深度域的剖面。地震剖面是经过数据的采集处理形成的地下波阻抗反射界面的剖面，结合钻井资料、测井资料做成合成记录能将地震剖面和地质分层结合起来，可以是时间域也可以是深度域。地震剖面是经过数据的采集处理形成的地下波阻抗反射界面的剖面， 地质剖面和地震剖面没有必然的联系，不是相互的基础 只是都是反映地下地质形态的剖面。

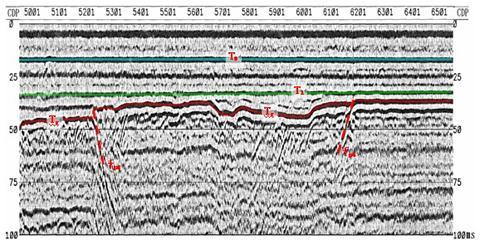

时间剖面一种地震记录显示方法，即常规地震剖面，其横坐标是经动校正后各记录道按反射点平面位置依次排列，纵坐标是法线反射时间。当界面倾角和观测距离(相当于界面深度)较小时，剖面中的反射波同相轴的形态直观地反映地下地震界面的产状。因此，时间剖面能给资料解释、研究和处理带来很大方便。

由地震反射记录进行动校正后所组成的记录剖面图。因其图中同相轴能直观反映界面产状，与剖面图相似，而同相轴代表的界面深度以时间为单位。该剖面可用于分析判断地壳的深部构造特征。

时间剖面经过偏移校正和时深转换后，得到的铅垂深度剖面。它表示地下地震界面的实际产状。

时深转换是将地震数据从时间域向深度域转换的过程，它依靠速度，向人们展示了地下的构造情况。理论上讲，时深转换就是对地震数据处理、速度分析、测井资料研究几个过程的不断迭代往复，以优化转换结果。声波测井数据、校验炮观测和垂直地震剖面都可以帮助优化转换结果，还可以促进测井数据、钻井数据和地面数据的关联。

地震剖面的显示方式主要有三种：一维显示、二维显示和三维显示。

1. 一维显示：一条测线纪录的地震资料，由该测线的全部地震记录构成。垂直比例尺通常是到达时间，但有时是深度，数据也可能是偏移后的。
2. 二维显示：沿一条测线进行地震资料采集，这种方法只能在射线平面上确定地质的二维结构。
3. 三维显示：在一块面积上进行地震资料采集的一种方法，其目的是确定地下地质结构在三维空间的关系。地震曲线 由一个炮点放记录的若干地震道组成的一张记录曲线图
