混合器

 静态混合器　　工作频率：混合器要是宽带型的则频率应满足系统里整个频带的要求。混合器要是频道型的则频率应满足所需混合的各频道要求；接入损失：信号经过无源网络时总希望接入损失（插入损失）越小越好。混合器输入功率与输出功率之比称混合器的接入损失。接入损失通常用分贝来表示。用分贝表示时，为输入端电平分贝数与输出端电平分贝数之差。不同的混合器接入损失不一样；

　　输入输出阻抗：为了在整个系统内各个接口都应匹配，所以混合器的输入端及输出端阻抗都应75欧；输入端之间的相互隔离；在理想情况下，混合器任一输入端加入信号时，其它输入端不能出现该信号，任一输入端有开路或短路现象时也不应影响其他输入端。但实际上总有一定的影响。在各端匹配的情况下，某一输入端加入一个信号，该信号电平与其它输入端出现的该信号电平之差，即为混合器输入端之间的相互隔离，一般用分贝来表示。对于不同的混合器有不同的要求，一般要求大于20分贝。

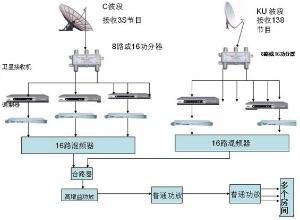

　　电视信号混合器是为有线电视多频道的邻频前端系统设计的专用混频设备，电路结构采用传输变压器式耦合方式，用于1000MHz邻频宽带传输系统，关键磁性材料采用原装进口，谐波输出低，反射损耗大，驻波小，相互隔离度高，插入损耗低，输入频带宽，16路信号输入，混合成1路信号输出，1路信号监测，每一路指标都相同，输入频道互换性好，19英寸标准机箱，便于安装。

　　输入：         16路

　　输出：         1路

　　频率范围：     5～1000 MHz

　　频率响应：     ±1.0 dB

　　隔离度：       >35dB

　　输入反射损失： >17dB

　　输出反射损失： >16dB

　　输出信号损失： 20±2dB

　　输入阻抗：     75Ω

　　输出阻抗：     75Ω

　　测试点：       -20 dB

　　工作环境温度： -10℃～+40℃

　　外型尺寸：     19"(W)×7.5"(D)×1.75"(H)

　　广泛应用于各类有线电视系统，卫星电视系统，小区闭路电视、监控系统，宾馆、酒店、部队、学校教育视听系统等，能很好的满足大、中型有线电视系统的配置要求。

　　什么是通道混合器?

 图纸　　PS通道混合器是Adobe photoshop 软件中的一条关于色彩调整的命令。该命令可以调整某一个通道中的颜色成分。执行"图象->调整->通道混合器"命令,弹出"通道混合器"对话框.输出通道:：可以选取要在其中混合一个或多个源通道的通道.源通道：拖动划块可以减少或增加源通道在输出通道中所占的百分比，或在文本框中直接。输入－200～+200之间的数值。常数：该选项可以将一个不透明的通道添加到输出通道，若为负值视为黑通道，正值视。单色：勾选此选项对所有输出通道应用相同的设置，创建该色彩模式下的灰度图．

　　通道混合器工作原理

　　选定图像中某一通道作为处理物件(即输出通道)，然后可以据图像的本通道资讯及其他通道资讯进行加减计算，达到调节图像的目的。 注意进行加或减的颜色资讯来自本通道或其他通道的同一图像位置。即空间上某一通道的图像颜色资讯可由本通道和其他通道颜色资讯来计算。输出通道可以是源图像的任一通道，源通道就是根据图像色彩模式的不同会有所不同，色彩模式为RGB时源通道为R、G、B，色彩模式为CMYK时，源通道为C、M、Y、K。假设以青色通道为处理物件，即图中操作的结果只在青通道中体现，因此青通道为输出通道。图中的计算为：所有图像的青色通道原有颜色资讯（滑块仍在100%处），减去同图像位置的黄色资讯的32%，加上同图像位置的品红通道颜色资讯的22%，再在此基础上增加16%的网点大小。因此输出的图像以青色网点百分比为：C=C+Mx22%-Yx32%+16%。例如某图像颜色为C40%M50%Y30%K0%，经图中操作处理后，输出为颜色C57%M50%Y30%K0%。图中「常数」的意思是：本通道的资讯直接增加或减少颜色表示量最大值的百分比，这里10%其实就是10%×100%。 通道混和器只在图像色彩模式为RGB、CMYK时才起作用，在图像色彩模式为LAB或其他模式时，不能进行操作。

　　静态混合器简介

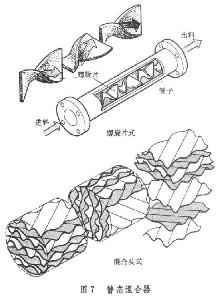

 信号混合器　　自70年代以来，静态混合器就已开始在化学工业、食品工业、纺织轻工等行业得到应用，并取得良好的成果。但静态混合器作为一种专利产品，国内、国外都对此结构不但保密，而且制成一次性不可拆卸结构。同时，固化剂和环氧树脂粘度相差很大(环氧树脂粘度是固化剂粘度的20～80倍)，两流体在管路中流速又非常低，造成它们难以混合均匀。 静态混合器是一种先进的单元设备，和搅拌器不同的是，它的内部没有运动部件，主要运用流体流动和内部单元实现各种流全的混合以及结构特殊的设计合理性。静态混合器与孔板柱、文氏管、搅拌器、均质器等其它设备相比较具有效率高、能耗低、体积小、投资省、易于连续化生产。静态混合器中，流体的运动遵循着“分割-移位-重叠”的规律，混合过程的中起主要作用的是移位。移位的方式可分为两大类：“同一截面流速分布引起的相对移位和“多通道相对移位”，不同型号混合器的移位方式也有所不同。海泰美信HICHINE静态混合器不仅应用于混合过程，而且可以应用于与混合-传递有关的过程，包括气/气混合、液/液萃取、气/液反应、强化传热及液/液反应等过程。静态混合器广泛应用于塑料、化工、医药、矿冶、食品、日化、农药、电缆、石油、造纸、化纤、生物、环保等多个行业。由于该产品耗能低、投资省、效果好、见效快，为用户带来了可观的经济效益。 静态混合器是七十年代初开始发展的一种先进混合器,1970年美国凯尼斯公司首次推出其研制开发的静态混合器,八十年代后,国内相关企业也纷纷投入研究生产,其中在乳化燃料生产方面也得到了很好的应用。

　　静态混合器的工作原理

　　静态混合器的工作原理，就是让流体在管线中流动冲击各种类型板元件,增加流体层流运动的速度梯度或形成湍流,层流时是“分割-位置移动-重新汇合”，湍流时，流体除上述三种情况外，还会在断面方向产生剧烈的涡流，有很强的剪切力作用于流体，使流体进一步分割混合，最终混合形成所需要的乳状液。之所以称之为“静态”混合器，是指管道内没有运动部件，只有静止元件。

 　　静态混合器的混合过程是由一系列安装在空心管道中的不同规格的混合单元进行的。由于混合单元的作用，使流体时而左旋，时而右转旋，不 断改变流动混合机 方向，不仅将中心流体推向周边，而且将周边流体推向中心，从而造成良好的径向混合效果。与此同时，流体自身的旋转作用在相邻组件连接 处的接口上亦会发生，这种完善的径向环流混合作用，使物料获得混合均匀的目的。静态混合器是一种没有运动的高效混合设备，通过固定在 管内的混合单元内件，使二股或多股流体产生切割、剪切、旋转和重新混合，达到除湿机 流体之间良好分散和充分混合的目的。

　   SV型单元是由一定规格的波纹板组装而成的圆柱体，最高分散程度为1-2mm，液液相及气气相适用于粘度 102厘泊的液—液、液—气、气—气的混合乳化，反应、吸收、萃取、强化传热过程。单元由单孔道左、右扭转的螺旋片组焊而成，最高分散程 度10um，液－液、液翻译公司 固相不均匀度系数。适用于化工、石油、制药、食品、精细加工、塑料、环保、合成纤维、矿治等部门的混合、反应、萃取、吸收、注塑、配 色传热等过程。对较小流量并拌有杂质或粘度106厘泊的高粘性介质成为适用。单元由交叉的横条按一定规律构成许多X型单元，技术特性：混 合不均匀度数为s。适用于粘度104厘泊的中高粘度液—液反应、混合、吸收过程肝癌 或生产高聚物流体的混合、反应过程，处理量较大时使用效果更佳。单元是由双孔道组成，孔道内放置螺旋片，相邻单元双孔道的方位错位90 单元之间设有流体再分配室。最高分散程度为1-2mm，液－液相的不均匀度为1～5%。混合要求高的中高粘度06厘泊的清洁介质尤为适合。

　    单元由交叉的横条按一定规律构成单X形单元，技术特性为液－液、液－固相混合，不均匀度系数5%。适用于化工、石油、油脂等行业粘度量 106厘泊或伴韩语培训 有高聚物介质的混合，同时进行传热、混合和传热反应的热交换器、加热或冷却粘性产品等单元操作。高剪切分散乳化机、高速分散器和特殊 的锚式搅拌机组成的联合结构，因此，它的流体模型有了很大的变化。当高剪切分散乳化机从罐的底部连续向上抽吸并向水平喷射时，却遇到 了锚式搅拌器沿周向旋转流在不同层高断面的垂直切割，使向水平的流模速度注册商标 大大减弱并扭曲。高速分散器使物流中的粒子进一步分散、粉碎。因此，多功能混合机强化了乳化、分散、均质、混合和粉碎的作用，其性能 更为优越。本机是一种集分散、混合为一体的多功能高效设备，适用于聚合物锂离子电池液及液态锂离子电池液、电子电极浆料、粘合剂、模 具胶、硅酮法国留学密封剂固与液物料的混合机械密封和独特的釜体 之间的软密封，使物料可在真空下操作。釜体可电加热、蒸气加热及油水循环加热。釜体上的独特温度探测装置确保温度无误差，夹套内盘管 可实现冷却。釜体内壁为大型立车精加工，确保活动刮刀在旋转时把釜体内壁及釜底的物料完全刮掉。釜内另外二组高速分散器，使各种物料 受到强列的剪切与分散混合。

       近几年，数字电视技术发展很快，数字视频混合器可以将两路或多数数字视频信号按照一定的算法混合成一路或多路数字视频信号。作为数字视频信号的基本处理单元，该混合器在数字电视节目的编辑制作和播控传输系统中具有举足轻重的作用。

       本文介绍的基于单片机控制的数字视频键控混合器具有以下特点：内含两级串联的键控混合器，可以在主信号中键两入两路附加数字信号，如时钟台标或各种字幕标识；可以远程遥控，也可现场按键控制；可以随时更新和保存系统配置，改变系统功能和技术参数；该系统稳定可靠，对掉电、死机等异常现象有自复位能力。

       整个系统包括硬件和软件两部分，硬件包括数字混合部分和单片机控制部分。

      1 数字混合部分

       输入的数字信号有背景信号、键控信号和填充信号，输出三路数字信号和一路模拟信号。数字混合部分的硬件框图如力1。

       串行数字视频输入处理器GS9020A专门设计来接收SMPTE 259M的串行数字信号。它具有错误检测和处理能力，保证了串行数据的完整性；可以直接与GS9035A或者GS9025A连接，提供8位并行口和I2C串行口与外部微处理器通信。本系统通过I2C总线读取、配置GS9020A状态。

       TMS2081是数字视频处理器，以GBR、YCB、CR或者彩色序列格式，按比例混合数字视频。α通道控制下，按M=(α)V1+（1-α）V2（0≤α≤1）完成同时淡出及淡入功能。TMS2081提供微处理器I/O口。

       错误检测和处理协处理器GS9021根据SMPTERP-165执行错误检测和处理，可与GS9002、GS9022或者GS9032串行数字编码器接口，产生行同步、场消隐和场序列信号。提供8位并行口和I2C串行口与外部微处理器通信。本系统通过I2C读取、配置GS9021状态。

       CMOS芯片SAA7121是数字视频编码器，将数字亮度和色差信号同时编码成CVBS和S-视频模拟信号，也支持NTSC-M、PAL B/G和子标准。输入信号可以是YCBCR(CCIR 656)或者MPEG解码数据；对Y、C和CVBS有三个数据转换器。基本编码函数由副载波生成、彩色调制和同步信号内插组成。SAA7121提供I2C总线接口，可按主动方式或从动方式工作。本系统通过I2C接口配置SAA7121。

       2 单片机控制部分

      基于单片机的控制电路如图2所示。其完成如下功能：与PC串行通信，传输命令和数据；通过8位并行接口读写TMC2801；通过I2C总线读写SAA7121、GS9020A和GS9021；保存、更新系统配置数据；键控功能，按键完成显示或不显示附加数字信号。

       2.1 AT89S8252单片机

       AT89S8252是ATMEL公司的8位CMOS单片机，与MCS-51系列兼容。主要特片：8K字节的FLASH程序存储器（ROM），2K字节的片内EEPROM，256字节的内部数据存储器（RAM），三个16位的定时/计数器，提供SPI串行接口和看门狗定时器。

       选用AT89S8252的原因是：片内EEPROM可以保存数据且掉电不丢失；看门狗具有掉电、死机等异常现象自复位能力，可以提高混合器的稳定性；与MCS-51系列兼容。

       2.2 通信接口

       通信接口提供RS-485标准，接口电路主要由MAX488（RS-485接收发送器）构成。RS-485标准不仅与RS-232兼容，而且适合远距离传输数据。

       3 软件设计

       根据单片机控制功能的要求，软件有主程序和串口中断子程序两部分，主程序流程图如图3所示。编程侧重点是：混合器初始化；键控功能；对PC命令的判断和执行；更新系统配置及对数据的保存。

3.1 访问EEPROM和看门狗设置

       AT89S8252有看门狗和EEPROM控制寄存器WMCON。^[1]

       美国伊利诺斯大学研究人员19日表示，他们成功研发出由隧结晶体管激光器构成的微波信号混合器。该成果帮助人们为开发更高速电子器件和性能更佳的光电组合回路又向前迈进了一步。

　　研究人员介绍，信号混合器装置能够接收电信号输入，并产生出频率范围较宽的光信号输出。由于采用的探测器能测出的最高频率为22.7千兆赫，因此混合器的输出频率最高值受到了探测器而不是混合器本身的限制。也就是说，混合器能输出高于22.7千兆赫的光信号。

　　为制造信号混合器，研究人员首先在晶体管激光器的基区生成一个量子势阱，然后在集电区形成一个遂结。在晶体管激光器中，隧穿过程主要通过名为光辅助吸收的过程来实现，该过程起源于量子势阱。在量子势阱中，电子和空穴结合后产生光子，光子随后被再吸收并产生用于电压调制的新的电子和空穴对。

最新混合器　　研究参与者、伊利诺斯大学电子和计算机工程研究人员弥尔顿·冯表示：“晶体管激光器中的遂结使得量子势阱中的电子消除成为可能，它将电子通过隧道接触传递到集电极。”晶体管的输出对第三端电压控制极其敏感，这是因为电子通过隧道从基极向集电极运动时，能为量子势阱中发生的重组有效地提供空穴。

　　大学电子和计算机工程和物理研究人员、高级研究中心教授小尼克·霍隆亚克表示，在电流调制的基础上，遂结为晶体管激光器光子输出提供了电压控制调解的能力，这为独特的信号混合以及信号处理应用提供了新的能力和更高的灵敏度。

　　遂结激光器对电压控制的敏感性使得人们可以利用电流和电压直接调制信号混合器，这种灵活性帮助人们可以通过设计新的非线性信号处理器来改进光能量的输出。

　　霍隆亚克说：“这是一种新的晶体管。我们利用内部的光子调制电子行为，导致晶体管自身成为具有额外特性的不同电子装置。”他同时表示，晶体管的变形还没有全部完成，它还在变化中
