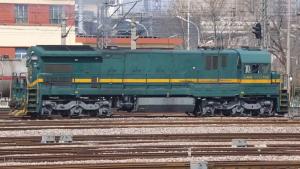

ND5内燃机车

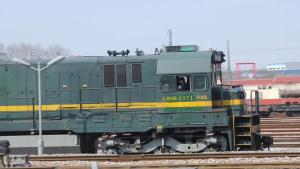

 ND5型机车是美国通用电器公司(GE)运输系统商业分公司制造的交—直流电力传动干线客、货运内燃机车。柴油机装车功率为2942kW，机车整备重量为138t，构造速度为118km/h, 通过最小曲线半径为85m，能够多机重联牵引。于1984—86年间制造，我国共进口420台。第一批0001号至221号(缺111号)的220台在1984年进口，第二批222号至422号的201台在1986年进口。两批机车基本相同，在外观上第二批机车司机室宽敞，加大了前窗瞭望玻璃;安挂了外凸式排障器，两个总风缸都放在油箱之后。

　　转向架为整体铸钢结构。车体通过过盘和浮动枕梁坐落在转向架的四个橡胶旁承上。轴箱与构架采用导框式连接。牵引电动机为抱轴式悬挂，单边齿轮传动。空气制动采用26-L型制动机，紧急制动时能自动撒砂和切除功率。在电阻制动工况时，使用自动制动阀，机车制动无效，车辆制动仍然有效。

　　该车冷却水系统是封闭加压循环，根据水温，流体放大器能自动控制冷却水是否流向散热器。设有恒功率励磁调节系统和粘着控制系统，牵引电动机为全并联，全磁场方式，机车结构简单，通风机、废气涡轮增压器、冷却水泵、冷却风扇都只有一台；油水管路布置简单紧凑，用制动电阻当负载电阻，能进行自负荷试验。

　　ND5 001-421

　　------------------------------------------------------------------

　　别名、曾用名：C36-7

　　制造年代：1984-1986

　　制造厂名：美国GE公司

　　轨距：1435

　　车轴排列：C0-C0

　　传动方式：交—直流电传动

　　最大速度(km/h)：118

　　持续速度(km/h)：22.2

　　机车标称功率：2550

　　柴油机装车功率：2940

　　轮周起动牵引力(kN)：534

　　轮周持续牵引力(kN)：360

　　通过最小曲线半径(m)：85

　　轴重(t)：23

　　机车运转整备重量(t)：138

　　车体：（长X宽X高）(mm)：18753X3276.6X4707(4713)

　　车钩中心线间距离(mm)：19913(19935)

　　转向架中心线间距离(mm)：11735

　　全轴距(mm)：15875

　　车轮直径(mm)：1050

　　司机室数(个)：1

　　柴油机数(台)：1

　　柴油装载量(L)：9900

　　机油装载量(kg)：1250

　　水装载量(kg)：1360

　　砂装载量(kg)：1460

　　控制系统电压(V)：75

　　照明系统电压(V)：75

　　控制器手柄档位：8

　　行车信号装置：有

　　速度表型号：SALMEN

　　缓冲器型号：NC-391

　　车钩号：E型

　　柴油机型式：7FDL-16

　　柴油机标定功率(kW)：2940

　　牵引发电机型号：5GTA24A3

　　牵引发电机数量/电流制：1/交流

　　牵引发电机额定功率(kW)：2466

　　牵引电动机型号：5GE752AF8

　　牵引电动机额定功率(kW)：400

　　牵引电动机传动方式：机械传动

　　励磁机型号：5GY27M2

　　励磁机额定功率：18.3

　　辅助发电机型号：5GY27L2

　　转向架型式：导框，摇动浮枕

　　闸瓦型式：单侧单闸瓦

　　空气制动机型号：26-L

　　电阻制动功率：2340

　　电阻制动制动级数：4
