组成

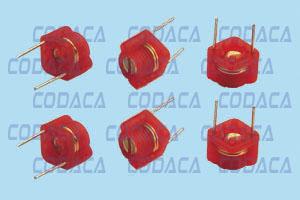

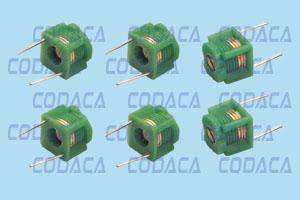

     模压线圈主要由塑胶与线圈注塑而成,耐高温耐冲压,中间再加上一个芯,芯有铜芯、铝芯、铁氧体磁芯,或者不加任何芯即空芯。

特性

●高稳定性,带外壳保护;

●电感值可以调整;

●有较高的Q值和工作频率,稳定性好;

●内置螺纹磁芯/铜芯/铝芯,可调范围大,环境影响小;

●坚固不易碎,有良好的耐焊性能;

● 频率范围:30MHz ∽ 200MHz。

● 温度系数:150ppm/℃(Max)。

● 无线电设备、射频、振荡线圈。

● 无线电调频、TV接收器、发射装置。

● 汽车、无线通信、射频振荡电路应用。

产品标示

    MD(S)-0710 U(S)-2.5T-C-R-B

 ①产品类型:“MD”代表插脚型;“MDS”代表贴片型。

 ②外形尺寸:“07”代表宽度为7mm;“10”代表高度为10mm。

 ③外观方式:“U”代表裸露式;“S”代表封闭式。

 ④线圈圈数:“2.5T”代表2圈半。

 ⑤绕制方式:“C”代表密绕;“S”代表疏绕。

 ⑥颜      色:“R”代表红色。

 ⑦磁芯种类:“A”代表铝芯,“B”代表铜芯,“F”代表铁氧体磁芯,“AR”代表空芯。
