钼铁

       钼和铁组成的铁合金，一般含钼50～60％，用作炼钢的合金添加剂。

　　冶炼钼铁的原料主要为辉钼矿(MoS2)。冶炼前通常把钼精矿用多膛炉进行氧化焙烧，获得含硫小于0.07％的焙烧钼矿。钼铁冶炼一般采用炉外法。炉子是一个放置在砂基上的圆筒，内砌粘土砖衬，用含硅75％的硅铁和少量铝粒作还原剂。炉料一次加入炉筒后，用上部点火法冶炼。在料面上用引发剂(硝石、铝屑或镁屑)，点火后即激烈反应，然后镇静、放渣、拆除炉筒。钼铁锭先在砂窝中冷却，再送冷却间冲水冷却，最后进行破碎，精整。金属回收率为92～99％。在炼钢工业中近年广泛采用氧化钼压块代替钼铁。

钼铁　　钼铁是钼与铁的合金。它的主要用途是在炼钢中作为钼元素的加入剂。钢中加入钼可使钢具有均匀的细晶组织，并提高钢的淬透性，有利于消除回火脆性。在高速钢中，钼可代替一部分钨。钼同其他合金元素配合在一起广泛地应用于生产不锈钢、耐 热钢、耐酸钢和工具钢，以及具有特殊物理性能的合金。钼加于铸铁里可增大其强度和耐磨性。

　　钼铁通常采用金属热法熔炼。钼铁是法定检验商品。主要产地有吉林、河北、江苏、河南、辽宁等，主要输往美国、荷兰、德国等。

　　钼铁是钼与铁的合金。它的主要用途是在炼钢中作为钼元素的加入剂。钢中加入钼可使钢具有均匀的细晶组织，并提高钢的淬透性，有利于消除回火脆性。在高速钢中，钼可代替一部分钨。钼同其他合金元素配合在一起广泛地应用于生产不锈钢、耐 热钢、耐酸钢和工具钢，以及具有特殊物理性能的合金。钼加于铸铁里可增大其强度和耐磨性。

　　钼铁通常采用金属热法熔炼。钼铁是法定检验商品。主要产地有吉林、河北、江苏、河南、辽宁等，主要输往美国、荷兰、德国等。

　　按GB3649—87规定，钼铁按钼及杂质含量的不同分为三个牌号，其化学成分应符合表6-6-22的规定，如需方对表列元素有特殊要求，可由供需双方另行协商。需方要求时，可协商提供表列以外其它元素的实测数据。

　　表6-6-22 钼铁化学成分指标

　　牌 号 化 学 成 分 %

　　Mo Si S P C Cu Sb Sn

　　不 大 于

　　FeMo70 65.0～75.0 1.5 0.10 0.05 0.10 0.50

　　FeMo70Cu1 65.0～75.0 2.0 0.10 0.05 0.10 1.0

　　FeMo70Cu1.5 65.0～75.0 2.5 0.20 0.10 0.10 1.5

　　FeMo60-A 55.0～65.0 1.0 0.10 0.04 0.10 0.50 0.04 0.04

　　FeMo60-B 55.0～65.0 1.5 0.10 0.05 0.10 0.50 0.05 0.06

　　FeMo60-C 55.0～65.0 2.0 0.15 0.05 0.20 1.0 0.08 0.08

　　FeMo60 ≥60.0 2.0 0.10 0.05 0.15 0.5 0.04 0.04

　　FeMo55-A ≥55.0 1.0 0.10 0.08 0.20 0.5 0.05 0.06

　　FeMo55-B ≥55.0 1.5 0.15 0.10 0.25 1.0 0.08 0.08

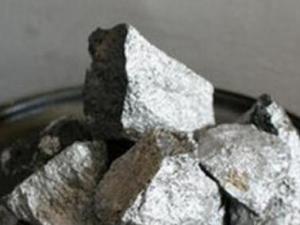

　　产品以块状交货，块度范围为10～150mm,10 10mm以下粒度不得超过该批总重的5%，允许少量块度在一个方向最大尺寸为180mm。

　　(1)质量检查和验收。产品的质量检查和验收应符合GB/T3650—95《铁合金验收、包装、储运、标志和质量证明书的一般规定》的要求。

　　(2)组批。产品以一炉为一批交货或由供需双方商定按炉组批时，每批产品中的最高或最低含钼量与平均试样含钼量之差不得超过3%。

　　(3)取样。化学分析用试样的采取应按GB/T4010—94《铁合金化学分析用试样采取和制备》进行。

　　(4)制样。化学分析用试样的制备按GB/T4010—94《铁合金化学分析用试样采取和制 备》进行。

　　(5)化学分析方法。相应各元素按下列标准进行检验：GB50591—85 8—羟基喹啉重量法 测定钼量；GB5059.2—85孔雀绿分光光度法测定锑量；GB5059.3—85原子吸收分光光度法测定铜量；GB5059.4—88极谱法测定锡量；GB5059.5—86重量法测定硅量；GB5059.6—86钼蓝光度法测定磷量；GB5059.7—88红外线吸收法测定碳量；GB5059.8—88库仑法测定碳量；GB5059.9—88红外线吸收法测定硫量；GB5059.10—88燃烧碘酸钾滴定法测定硫量。

　　(1)产品采用铁桶包装，每桶净重100kg，如需方对包装有特殊要求，可由供需双方协商解决 。

　　(2)包装后的产品应存放于库房内，发运时要用棚车，如露天存放或敞车发运时，须用苫布盖好，严防包件内渗水或混入杂物。在储运过程中不得混批混号。

　　(3)产品包装件上应涂有明显标志，包装件内应附有成品标签，标志和标签的内容应符合GB/ T3650—95的要求。

　　(4)发货同时，供方应开据产品质量证明书，证明书内容应符合GB/T3650—95的要求。

　　符合标准要求的合金具有微晶组织，断面无光泽。合金断面若有光亮的“小星点”时，表明硫含量较高。断面有光泽，“镜面闪光状”是合金中硅含量高的特征。

　　该产品适用于炼钢中作为钼元素加八剂，是冶炼合金钢、工具钢、不锈钢、模具钢的添加剂，用于耐磨、耐热铸铁件生产中，广泛用于冶金建材、机械、地质等行业，并且是外贸口产品。

　　包装、储运：产品采用铁桶包装和袋包装，每件为50KG、100KG两种，用户有特殊要求可双方商定储运保管要防水、防潮，供方可代办托运

　　钼和铁组成的铁合金，一般含钼50～60％，用作炼钢的合金添加剂。

　　冶炼钼铁的原料主要为辉钼矿(MoS2)。冶炼前通常把钼精矿用多膛炉进行氧化焙烧，获得含硫小于0.07％的焙烧钼矿。钼铁冶炼一般采用炉外法。炉子是一个放置在砂基上的圆筒，内砌粘土砖衬，用含硅75％的硅铁和少量铝粒作还原剂。炉料一次加入炉筒后，用上部点火法冶炼。在料面上用引发剂(硝石、铝屑或镁屑)，点火后即激烈反应，然后镇静、放渣、拆除炉筒。钼铁锭先在砂窝中冷却，再送冷却间冲水冷却，最后进行破碎，精整。金属回收率为92～99％。在炼钢工业中近年广泛采用氧化钼压块代替钼铁。

　　钼铁是钼与铁的合金。它的主要用途是在炼钢中作为钼元素的加入剂。钢中加入钼可使钢具有均匀的细晶组织，并提高钢的淬透性，有利于消除回火脆性。在高速钢中，钼可代替一部分钨。钼同其他合金元素配合在一起广泛地应用于生产不锈钢、耐 热钢、耐酸钢和工具钢，以及具有特殊物理性能的合金。钼加于铸铁里可增大其强度和耐磨性。

　　钼铁通常采用金属热法熔炼。钼铁是法定检验商品。主要产地有吉林、河北、江苏、河南、辽宁等，主要输往美国、荷兰、德国等。

　　钼铁以块状交货，粒度规格：10~30mm，10~50mm，30~50mm。

　　主要用于钢铁工业及特种领域。

　　包装：铁桶装，每桶净重50kg，100kg和250kg，铅封桶盖。250kg铁桶的包装，每四桶固定于一木托盘上。

标准号 StandardNo： GB/T 3649-2008

中文标准名称 StandardTitle in Chinese： 钼铁

英文标准名称： Ferromolybdenum

发布日期 IssuanceDate： 2008-8-5

实施日期 ExecuteDate： 2009-4-1

首次发布日期 FirstIssuance Date： 1983-5-2

标准状态 StandardState： 现行

复审确认日期 ReviewAffirmance Date：

计划编号 Plan No： 20061201-T-605

代替国标号 ReplacedStandard： GB/T 3649-1987

被代替国标号 ReplacedStandard:

废止时间 RevocatoryDate：

采用国际标准号 AdoptedInternational Standard No： ISO 5452:1980

采标名称 AdoptedInternational Standard Name： 钼铁 规格和交货条件

采用程度 ApplicationDegree： MOD

采用国际标准 AdoptedInternational Standard： ISO

国际标准分类号(ICS)： 77.100

中国标准分类号(CCS)： H42

标准类别 StandardSort： 产品

标准页码 Number ofPages:

标准价格(元) Price(￥)：

主管部门 Governor： 中国钢铁工业协会

归口单位 TechnicalCommittees： 全国钢标准化技术委员会

起草单位 DraftingCommittee： 中钢集团吉林铁合金股份有限公司、冶金工业信息标准研究院、洛阳栾川钼业集团股份有限公司、锦州沈宏集团股份有限公司

1　范围

本标准规定了钼铁的技术要求、试验方法、检验规则以及包装、储运、标志和质量证明书。

本标准适用于炼钢、铸造或合金材料中作为钼元素添加剂的钼铁。

2　规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可适用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3650 铁合金验收、包装、储运、标志和质量证明书的一般规定

GB/T 4010 铁合金化学分析用试样的采取和制备（GB/T 4010-1994，neq ISO 4552：1987）

GB/T 5059.1 钼铁化学分析方法 8-羟基喹啉重量法测定钼量

GB/T 5059.2 钼铁化学分析方法 孔雀绿分光光度法测定锑量

GB/T 5059.3 钼铁化学分析方法 原子吸收分光光度法测定铜量

GB/T 5059.4 钼铁化学分析方法 极谱法测定锡量

GB/T 5059.5-1986 钼铁化学分析方法 重量法测定硅量

GB/T 5059.5-1986 钼铁化学分析方法 重量法测定硅量

GB/T 5059.7-1988 钼铁化学分析方法 红外线吸收法测定碳量

GB/T 5059.8-1988 钼铁化学分析方法 库仑法测定碳量

GB/T 5059.9-1988 铁化学分析方法 红外线吸收法测定硫量

GB/T 5059.10-1988 钼铁化学分析方法 燃烧碘酸钾滴定法测定硫量

    钼铁是生产过程中的非晶态金属添加剂，它具有传递到新合金的几个优良特性。钼铁合金的主要好处之一是它的硬化性能，使钢的焊接性极强，钼铁是全国5高熔点金属之一。此外，增加对钼铁的合金可以提高耐腐蚀性。钼铁的特性使得它在其他金属上多了一层保护膜，适用于各种产品。

    全球钼铁大部分由中国，美国，俄罗斯和智利供应。该钼铁生产过程中最基本的定义是，首先开采钼，然后进入钼（六）氧化物MoO3转化，变成了混合氧化物与铁，铝氧化物，然后在铝热反应中减少。电子束熔炼然后净化钼铁，或产品可以打包原样。通常情况下，用精细的粉末生产钼铁合金，钼铁通常用袋或航运钢桶装运。

    钼铁最大的应用在于依据钼含量和范围的不同，生产铁合金，它适用于机床和设备，军事装备，炼油厂油管，承重部件和旋转演习。钼铁也被用于轿车，卡车，机车，船舶等。此外，钼铁用于不锈钢和耐热是由合成燃料和化学工厂，换热器，发电机，炼油设备，泵，涡轮管，船舶推进器，塑料和酸，贮存容器内聘用钢。工具钢具有高比例的钼铁范围内，用于高速机械加工件，冷作工具，钻头，螺丝刀，模具，凿子，重型铸件，球和轧机，轧辊，缸体，活塞环大钻头。

    自二战以来的开始和二战结束以后的钼铁价格的下降看到了形势的好转。今天，市场仍然稳定，当智利进入市场时价格有显著下降，并不断扩大生产的钼铁，以及其他合金。另一个影响钼铁市场的历史因素是前苏联，那里的开采和生产单一系统由于解体受到严重破坏。近年来，由于中国的需求增加，价格也再次增加。
