LED日光灯透镜

LED日光灯是采用CREE与AOD超高亮 LED白光作为发光 光源，外壳为 亚克力/铝合金（客户定义）。外罩可用PC管制作，耐高温达135度. LED日光灯与传统的 日光灯在外型尺寸口径上都一样，长度有60cm和120cm、150cm三种，其功率分别为10W、16W和20W，而20W传统日光灯（ 电感镇流器）实际耗电约为53W，40W传统日光灯（电感镇流器）实际耗电约为68W。

LED透镜一般为硅胶透镜，因为硅胶耐温高（也可以过回流焊），因此常用直接封装在 LED芯片上。一般硅胶透镜体积较小，直径3-10mm。并且LED透镜一般与LED紧密联系在一起，它有助于提升LED的出光效率、透镜改变LED的光场分布的光学系统。LED透镜即与LED紧密联系在一起的有助于提升LED的出光效率、改变LED的光场分布的光学系统。 LED透镜广泛应用于LED光源，路灯，射灯， 日光灯，幕墙灯，投光灯，草坪灯，舞台灯，水底灯，广场灯，高杆灯，地埋灯，庭院灯，护栏灯，探照灯，射灯工艺，室内外 照明，景观照明等。

一、型号：OK-L09ED01-165J61日光灯透镜（镜面）

透镜尺寸：Φ9.3x3.2mm

角度:165度 （50%光强）

材料:进口三菱PMMA原料生产注塑

适配光源（Match LED0）：SMD5050

二、特征:

①.本产品通过高精度非球面光学设计，选用原装进口光学级PMMA原料生产，耐温范围-38+103度,严格的生产流程及品质管控，产品符合ROHS环保要求。

②单颗小透镜而成.属于单颗二次透镜.专业非球面镜面抛光，光斑均匀,透光率高达93%.是较常用到的透镜款式.

③.可以匹配多款大功率LED，光斑均匀，无散光，无黑点，无阴影，透镜光线利用率最大可达95%以上。

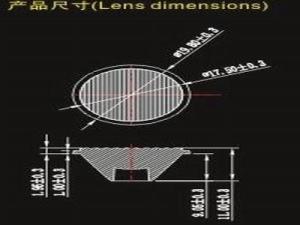

三、LED日光灯透镜尺寸图

光斑图及组装方式

1.无论远近， 灯罩（反光杯）与透镜没多大区别，均匀性来讲，透镜会优于反光杯。

2.用小角度的 LED透镜,效果比灯罩好,因为要射得远的!灯罩聚光已经过透镜(因为LED本身一定会有透镜的)再经过一次光罩聚光,这次会浪费很多光的,还不如在透镜就聚光了,而透镜的发光角度很好处理。另:如果空间可以的话,用3个1W的,比使用一个3W的效果要好得多。

3、相比之下，灯罩发光均匀点范围大，但是投光度不好，透镜则相反。

4、LED透境显得要高档些。
