热滚塑钢管

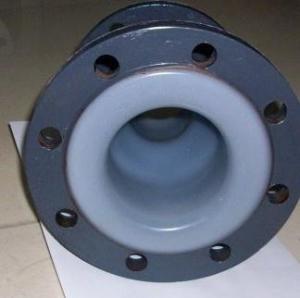

热滚塑钢管图册(11)热滚塑钢管即钢滚塑复合管道，它以普通碳素钢管作为基体，内衬PP、PE、PVC、PO、F4、F40等化学稳定性优良的热塑性塑料。热滚塑钢管采用滚塑专用设备（烧结炉、滚塑机等），将钢管与塑料融为一体，形成一种新型的防腐管道，它既具有钢管的机械强度性能，又有塑料管耐腐蚀、不结垢、不易生长微生物，又能保证输送介质的纯度等优点，是输送酸、碱、盐、气体、矿浆等理想防腐管道。

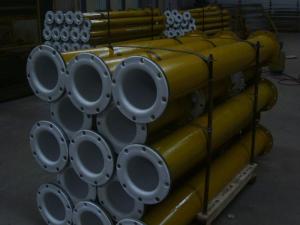

热滚塑钢管图册(5)

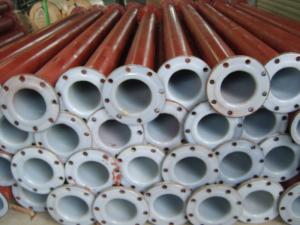

热滚塑钢管图册(5)

热滚塑钢管是以普通碳素钢管作为基体、内衬化学稳定性优良的防腐材料的热塑性复合管道。钢管可采用焊接钢管或无缝钢管以火焰喷涂工艺或自动喷枪喷涂制作。

常用的热滚塑钢管防腐材料有：LLDPE(低密度聚乙烯)、PO(聚烯烃)、HDPE(高密度聚乙烯)、ETFE(四氟乙烯)等。根据管道中的流体介质的不同，选用不同的防腐材料。热滚塑钢管可分别适用于酸、碱、盐类液体、海水、纯水、油类等各种腐蚀介质。

随着热滚塑钢管生产工艺的不断成熟、产品质量的不断提高，热滚塑钢管广泛应用于化工、冶金、电力、医药、纺织等领域的软化水系统和纯水系统。

热滚塑钢管既具有钢管的机械强度性能，又有塑料管的耐腐蚀、不易结垢的性能，管内壁表面平整光亮、摩擦系数小，又能保证输送介质的纯度等优点。但其本身又有着如下的特点：①热滚塑钢管生产时须对钢管进行高温预热处理，因此管道难于现场制作，须在专业制造厂生产，且制作完毕后无法修改；②热滚塑钢管必须采用法兰连接，每根热滚塑钢管包括管配件的两端均有法兰；③热滚塑钢管内壁为滚塑层，在管道外壁不能进行类似焊接之类的热加工处理；④DN50的以下的钢管较难滚塑，因此当管道公称直径在DN50以下时，一般不采用热滚塑钢管。

对于密闭式纯水或软化水循环水而言，LLDPE、PO、HDPE、ETFE、PTFE等防腐材料都能适用，目前在软水或纯水系统中应用的最多的是PO热滚塑钢管，在实际密闭式工业循环冷却水系统中，一般也多使用PO热滚塑钢管。

热滚塑钢管内衬PO防腐材料的厚度从3mm~5mm不等，管径越大，其内衬PO防腐材料的厚度也越厚。下表为常规的设定的不同管径的热滚塑钢管滚塑层厚度。

表1 热滚塑钢管滚塑层壁厚选择表

管道的法兰、垫片、螺栓、螺母及紧固件等的选型，很容易被忽视，在设计时必须非常注意。

①法兰的选型

法兰的选型主要是法兰标准的选型。热滚塑钢管法兰选型的一般原则是，法兰标准与所连接的设备接口的法兰标准一致，法兰的压力等级应与循环水管路的压力等级相一致，热滚塑钢管循环水管路法兰常用的压力等级为1.0MPa、1.6MPa和2.5MPa。

②垫片的选型

垫片的选型主要是垫片材质的选型。热滚塑钢管的法兰面也是滚塑的，滚塑层带有一定的柔韧性，因此热滚塑钢管法兰垫片的选型也有一定的要求。根据工程实际经验，压力等级较高的，一般指循环水工作压力在1.6MPa以上的，采用四氟夹包垫片或是金属缠绕垫片；循环水工作压力在1.6MPa以下的，可采用普通橡胶垫片或是金属垫片。

③螺栓、螺母及紧固件等的选型

螺栓、螺母及紧固件等的选型主要也是材质的选型。明敷热滚塑钢管可采用普通碳钢螺栓、螺母及紧固件。埋地热滚塑钢管建议采用镀锌螺栓、螺母及紧固件，条件许可的情况下可采用不锈钢材质的；为节约投资和造价，也可采用普通碳钢螺栓、螺母及紧固件，但要求做外防腐。
