蜂窝芯材

蜂窝芯材（honeycomb core），简称蜂窝芯。夹于蜂窝夹层结构两块面板中间的蜂窝状芯材。在夹层结构中主要承受剪切应力，使夹层结构具有高抗弯刚度。有两种分类方法：按制作蜂窝材料分芳纶纸蜂窝（Nomex蜂窝）、玻璃布蜂窝、铝蜂窝、石墨蜂窝、普通纸蜂窝、牛皮纸蜂窝、不锈钢蜂窝、塑料蜂窝、棉布蜂窝等，常用的有Nomex、玻璃布、铝蜂窝三种；按蜂窝孔格外形分六边形、长方形、正方形、铃形、正弦曲线形、菱形．双铃形、管状蜂窝等，最长用的为六边形蜂窝。蜂窝芯为轻质材料，密度因材料类型、厚薄、孔格大小、浸渍树脂含量不同而异，如Nomex蜂窝密度为24～144kg/m^[1]

蜂窝芯材有金属蜂窝芯材和非金属蜂窝芯材两大类。金属蜂窝芯材主要是铝合金蜂窝芯材。非金属蜂窝芯材有玻璃布蜂窝芯材、纸蜂窝芯材和Nomex蜂窝芯材等。纸蜂窝芯材由于其性能较低，在飞机结构中基本不用。

蜂窝芯材的孔格形状以六角形为主，也有经过过拉伸处理的蜂窝芯材，其孔格形状则呈长方形，见图3-1中（b）。在实际应用中，大部分是六角形蜂窝芯材，过拉伸蜂窝芯材主要应用于具有单曲面的夹层结构制件中。^[2]

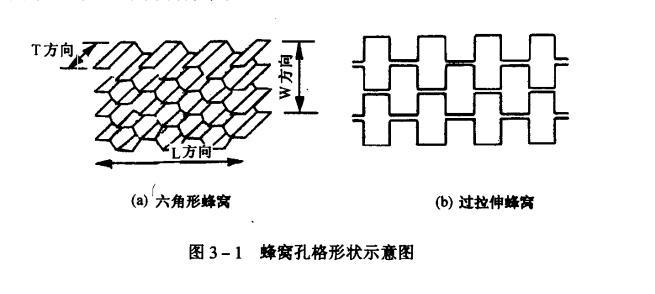

图3-1 蜂窝孔格形状示意图

蜂窝芯材的制造（以玻璃布蜂窝为例）

一、玻璃布的选择

由于玻璃布厚度大，用其制得的蜂窝芯材孔格壁卑、强度高，但容重也增大（见表4-75）。

一般选用未脱蜡的无碱平纹布，有利于其经纬纱相对位置的稳定，并且可以避免在涂芯条皎时胶液渗到玻璃布背面而影响孔格的规整。

表4-75 常用玻璃布规格

二，胶粘剂

制备蜂窝芯材用胶有芯条胶和浸渍胶两种。如图4-78所示， “A”为芯条胶粘结处。浸渍胶为芯材固化成型用胶。

图4-78 蜂窝格粘结示意图芯条胶应有足够韧性和一定耐热性，使蜂窝芯能有足够的节点强度，以免在夹层固化成型时，由于内部增压而导致节点开裂。一般要求节点强度不低于0.1MPa。芯条胶还应有相当的剪切强度，以防在压力作用下固化时产生失稳现象，此外还要求有良好的耐工艺介质性能（在工艺过程中可能接触的溶剂、化学试剂）。

作为蜂窝芯，一般可以选用环氧树脂胶液（室温或热压固化）、聚乙烯醇缩醛（热压）或聚醋酸乙烯酯。聚醋酸乙烯酯无毒、价廉、可在室温下固化，加热时也能加速固化，但因本身易溶于苯乙烯，故不能用于聚酯树脂胶爪浸渍的蜂窝芯。对Noraex蜂窝芯通常用环氧胶。

用纸、布、玻璃布、Nomex纸制成的蜂窝叠块，按要求的芯层高度加工成一定宽度的蜂窝条材并拉伸成孔格形状盾，必须浸渍树脂胶液，达到增强、固定的作用。这种树脂胶液，一般用溶剂稀释成便于浸浈施工的浓度，并通过控制浸渍次数及每次浸渍的时间来调节蜂万芯的容重及其最终性能。根据使用性能要求，可选择酚醛、耐热环氧、聚酯树脂胶液。^[3]

三、蜂窝芯材的制造设备

目前生产蜂窝芯材广泛使用胶接拉伸法，其工艺流程如图4-80。

图4-80 胶接拉伸法工艺示意图

涂芯条胶可用手工法或印胶式自动涂胶机和双槽辊式蜂窝芯制造机。

印胶式自动涂胶机的结构如图4-105所示。工作原理是：玻璃市从放布简l引出后，经过张紧辊2，到印胶辊3，在布的一面涂胶，兰导向辊后到第二道涂胶辊，并在布的另一面涂胶，然后经过加热器7，在水平导向辊6处与未涂胶玻璃布迭合，一起卷绕到收布卷筒8上，当收卷到要求数量时取下，经热压固化后，切成蜂窝条备用。

印胶辊的构造见图图4-105。胶液通过带胶辊和递胶辊传到印胶辊的凸环上而留在玻璃布上。若胶条宽度为a，则相邻两胶条的间距为4a，两道印胶辊的凸环错位2a。图4-105中，凸环的设计宽度一般略小于孔格边长。

玻璃布的运动方向与印胶辊转向一致者称为印胶法，苦相反则称为擦胶法，后者胶八对玻璃布的压力小，不易透胶。

图4-105 印胶式自动涂胶机结构示图

印胶式自动涂胶机结构简单，生产效率高，质量易于控制，常用于大规模生产。

双槽辊式蜂窝芯制造机的工作原理见图4-107。带胶的印辊转动后，依靠压辊的压紧，使连续带胶的印胶辊在玻璃布下面印上胶条。上下两个印胶辊的轴线平行，并在水平位置上错位2a，如前所述。

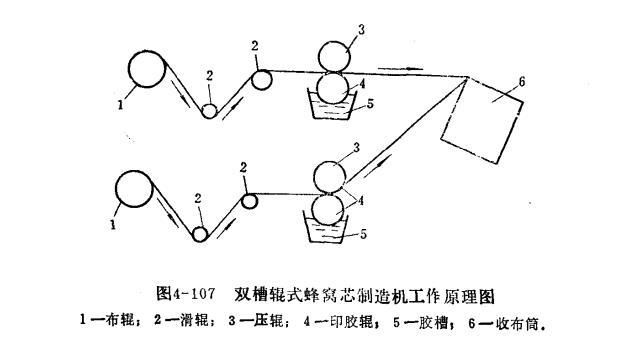

图4-107 双槽辊式蜂窜芯制造机工作原理

四、工艺质量控制

涂胶过程中要注意控制胶条的宽度、厚度和胶条间的平行度。如果玻璃布运行不稳，涂胶辊对玻璃布的接触压力不足或过大，以及胶液粘度过高或过低，都会造成胶条的漏涂或透胶而影响蜂窝质量。

玻璃布的收卷必须松紧一致，平面无皱，以保持胶条平行，减少错位误差，从而保证蜂窝格孔的规整性。

固化时，压力过大会产生透胶，温度过高或压力偏低会影响胶接质量，这都会在拉伸蜂窝条时出现拉不开或粘接不牢的问题而影响蜂窝质量。^[3]

压制好的蜂窝芯材在用于夹层结构前，用切纸机按所需芯材的高度切成一定宽度的条材，然后将其拉伸呈蜂窝孔格形状，置于浸胶槽内，用合适浓度的浸渍胶浸渍1～2分钟。蜂窝壁材料须浸透，可以采用多次浸渍以控制一定的容重和强度。

图4-108 蜂窝夹芯拼接方式示意图浸渍后，根据需要在平板或成型模上加热固化定形后，即可用于夹层结构的干法成型。对于聚酯树脂体系浸渍的芯材，在浸渍固化后即可直接用于夹层结构（湿法成型）。

制造大面积或异形产品时，为满足外廓尺寸的要求，有时需进行拼接。可取少量胶液涂在拼接处，用夹子（加热或无需加热）固定以施加压力，胶液固化后即可（见图4-108）。^[3]

玻璃布蜂窝芯材的树脂含量越大，则容重越大，压缩强度也会提高。

蜂窝孔格尺寸越大，强度越低，容重越小。

蜂窝高度增加时，芯材容重降低，压缩强度降低，但弯曲刚度增加。应根据制件的要求选定蜂窝的高度，一般采用的高度为15～20毫米。下料时，考虑到成型时的加压及其他因素的影响，常选取比设计高度高出1～1.5毫米。^[3]
