锥度仪

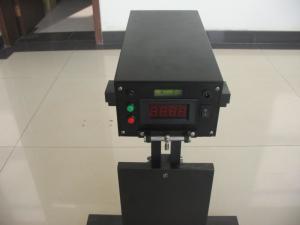

ZYT-BPZD-III板坯锥度仪图片(3)利用锥度仪测量小车上的高精度位移传感器对铜管内壁变化值进行测量，具体过程是在结晶器铜管内壁或一侧用手匀速拉动小车，多个位移传感器对方圆坯铜管内壁和板坯结晶器侧面进行实时逐点测量，并通过串行通讯将数据传给计算机，然后通过专门软件根据多角度传感器测量值绘制结晶器铜管内壁轮廓曲线图，最终计算出锥度值。根据锥度值为用户提出锥度调整报告。

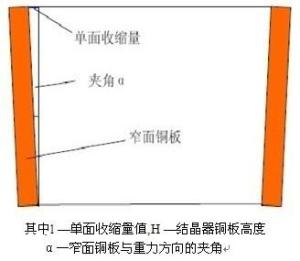

ZYT-BPZD-III板坯锥度原理示意图锥度仪一般可分为方圆矩形坯锥度测量仪和板坯锥度测量仪。

ZYT-ZDY-F/J/Y（F-方坯；J-矩形坯；Y-圆坯）

ZYT-BPZD-III(板坯专用)

H-11型（手持式自对中电子锥度仪；浩雅特）适用于各种直弧形连铸机（板坯、矩形坯、方坯）

H-202型（管式结晶器锥度仪；浩雅特）适用于全弧型连铸机（包括方坯、圆坯、异形坯等）

NT-10型（电子式锥度仪；南瑞）适用于各种连续弧形连铸机（板坯专用）

NT-5型（电子式锥度仪；已停产）适用于立弯连铸机

1）精密测杆

2）高精度位移传感器

3）专用充电器

4）便携式计算机及串行通讯电缆

5）锥度仪显示仪表

技术指标

1）可测量各种规格直弧形和全弧形结晶器，测量内腔尺寸可根据用户定制

2）直面、弧面位移的测量范围±20mm

3）测量精度≤0.01mm

4）供电电源：DC12V可充电电池可连续测量时间不小于12小时。

5）使用温度：-20~80℃

1）作为测量元件，精度高，重复性好；

2）测量小车在结构上保证位移传感器处在正确的测量位置；

3）运用高精度，稳定性能好的LVDT位移传感器电池供电；

4）小巧灵活，携带使用方便，抗干扰能力强串行通讯；

5）信号传输准确可编程的16位A/D转换器；

6）内部具有程控数字滤波、程控放大倍数等；

7）满足测量需要可测量单锥度、多锥度、抛物线锥度；

8）数据连续采集；

9）智能标定功能；

10）可实现铜管品质管理，对每根铜管唯一编号，准确记录测量时间，智能对比数据，实现铜管锥度变化跟踪。
