大电流发生器

大电流发生器根据体积、重量的不同采用分体／整体式结构，具有输出电流无级调整、电流上升平稳、负荷变化范围大、安全等特点，可作为工矿企业进行升流或温升试验的电流源设备。

　　随着新技术和新材料不断出现，广泛征集新老客户的意见和要求，自动控制部分采用高档微处理器、数字化、智能化（自动控制与手动操作灵活方便）相结合，其测量精度高、功能强大、可靠性强，电气控制操作便 捷，深受广大用户欢迎。

　大电流发生器组成结构分四部份：全自动控制台、断路器、升流器、调压器。大电流发生器是根据电力部门和工矿企业在电气设备试验如：各种开关、电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专用设备

　　用于一次母线保护及校验电流互感器变比等，并能对电流继电器及开关进行整定校验。国内重量最轻，带载能力最强适用于一次母线保护及校验电流互感器变比等，并能对电流继电器及开关进行整定校验。

　　大电流发生器为低电压、大电流干式变压器。适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。该产品采用一体化结构，操作和数据读取较为方便，是各行业在电气调试中需要大电流场所的必备设备。

　　系列大电流发生器视产品体积、重量采用一体式、分体式结构，具有输出电流无极调整，采用0.1级标准互感器,数字显示,电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。

便携式多功能大电流发生器

大电流发生器属于JT型可移动式结构，它由仪表指示灯板和操作板组成，仪表指示灯板分大、小量程的两块电流表和大小量程的选择开关（钮子开关），绿色指示灯指的是电源信号，红色指示灯指的是工作信号。操作面板由启动按钮（绿色）、停止按钮（红色）以及工作系统组成。

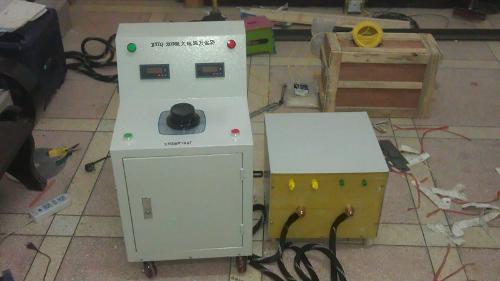

该大电流发生器采用一次接线柱输入方式，下端有升流器二次输出大电流接线端（有开门接线式和不开门接线式），其整个结构如图：

1.启动 2.电源信号灯 3、5. 电流表 4.电流选择开关

6. 输出信号 7.停止按钮 8.电源接线端子 9.仪表接线端子

10.外壳接地端子 11. 输出接线排

　　【仪器主要技术参数】

　　【仪器使用环境】

　　1、环境温度：—10℃—40℃

　　2、产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它爆炸性介质的场所。

大电流发生器　　3、工作电源：220V/380V ±10% 50HZ

升流器、大电流测试设备、大电流试验装置

　　1、仪器必须有良好接地。

　　2、接通电源将控制台输出端与发生器输人端相接,仪表与仪表相接,打开空气开关，此时升流器等待升流。

　　3、顺时针均匀旋转调压器，注意控制台上输出电流指示,直到所需的大电流.

　　4、试验过程中，一旦发现不正常现象，应立即切断空气开关电源，查明原因后再进行试验。

　　5、试验完毕，必须将调压器回零，按空气开关切断电源，切断工作电源，方向拆除试验接线，以保证安全。

　　使用方法及注意事项注意事项：

　　1、新安装和长时间不用的升流器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。

　　2、使用中升流变压器和操作台必须可靠接地，以保证安全。

　　3、使用时应缓慢均匀升流，搬运时应避免过大的震动。

　　4、调压器与电刷接触表面应保持清洁，视情况有90%酒精蘸棉纱擦拭干净。

　　5、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热

　　6、本设备应置于清洁、通风、干燥的室内保存。

　　本系列产品输入工作电源后，可通过调节调压器输出电压而获得试验所需的大电流。其工作原理图如下：

　　ＴＡ—停止按钮 ＱＡ—起动按钮

　　Ｋ—零位开关 Ａ—电流表

　　Ｖ—电压表 ＫＭ—交流接触器

　　ＫＴ—互感器 ＫＡ—电流继电器

　　Ｔ—调压器

　　ＨＤ ＬＤ—信号灯

　　1、按电气原理图接好工作线路，变压器外壳，操作台等必须良好接地。

　　2、接通电源，操作台上的绿色指示灯亮，按下起动按钮，红色指示灯亮，此时升流器等待升流。

　　3、顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串联一标准电流表。

　　4、试验过程中，一旦发现不正常的现象，应立即切断电源，查明原因后，再进行试验。

　　5、试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源，方可拆除试验接线，以保证安全。

　　6. 在做大电流试验时，按产品的电路图正确接好工作线路。根据输出电流的大小，选择好大、小量程开关的位置。先将调压器回到零，再按下起动测试到按钮（绿色），此时，手持调压器手柄顺时针方向慢慢旋转调压器的手轮并注视电流表，直到所需的电流值为止，试验到所定的值后立即将调压器手轮反时针方向回零，按下停止按钮，切断电源。

　　特别提醒：试验时必须配备载流量足够的大电流输出测试线，否则无法输出满足试验要求的电流！！！

该设备容量是按5分钟短时工作制设计，如用于断续工作时，通电时间应小于2.5分钟，工作周期应大于10分钟为宜，其规格及技术参数如下：

a）本大电流发生器是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，其时间范围如下：

b）新安装和长时间不用的变压器，运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于0.5兆欧时，方可使用。

c）使用中，升流变压器和操作台必须可靠接地，经保证安全。

d）升流时应缓慢均匀，搬动时应避免过大的震动。

e）调压器与电刷接触表面应保持清洁，视情况可用90%酒精蘸棉纱擦拭干净。

f）该大电流发生器应存放于室内清洁、通风、干燥之处。
